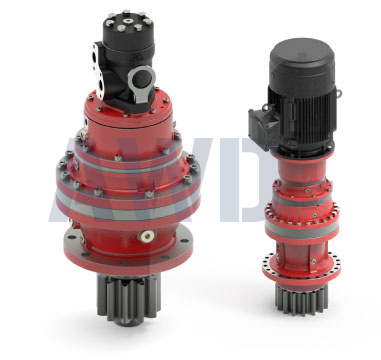

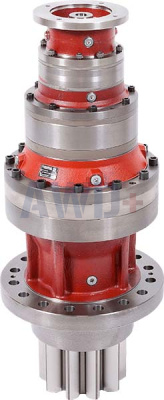

Reggiana Riduttori Серия Slewing

Поворотные редукторы Reggiana Riduttori Slewing Series: планетарные приводы поворота RR1800–RR10000

Серия Slewing — специализированная линейка планетарных редукторов поворота итальянского производителя Reggiana Riduttori, разработанная исключительно для задач вращения: поворота платформ кранов, стрел экскаваторов, колонн буровых установок и других механизмов с опорно-поворотным устройством. Серия включает 16 типоразмеров с выходным моментом от 2 040 до 346 910 Нм. Усиленные выходные опоры и компактная конструкция обеспечивают надёжную работу при высоких радиальных нагрузках, характерных для поворотных приводов. Все типоразмеры сертифицированы DNV и поставляются с широким набором аксессуаров и тормозов.

Принцип работы поворотного редуктора

Поворотный редуктор снижает скорость входного двигателя и увеличивает крутящий момент за счёт внутренней зубчатой передачи, после чего передаёт его на выходной вал. Выходной вал может быть выполнен в двух вариантах:

• Интегрированная шестерня (Integral Pinion / VI) — шестерня составляет единое целое с выходным валом; конструкция более жёсткая, исключает люфт в соединении
• Съёмная шестерня (Slide-On Pinion / ZI) — шестерня устанавливается на шлицевой вал и при необходимости может заменяться отдельно, без демонтажа редуктора

Выходной вал через шестерню передаёт вращательное движение на зубчатый венец опорно-поворотного устройства, преобразуя крутящий момент в поворот платформы или стрелы машины. Передача момента между валом и венцом создаёт значительные радиальные и тангенциальные нагрузки — именно поэтому подшипниковые опоры серии Slewing выполнены усиленными по сравнению со стандартными планетарными редукторами.

Ключевые параметры серии Slewing

• Типоразмеры: 16 размеров — RR1800, RR2500, RR3200, RR4000, RR5200, RR6500, RR8000, RR10000 и промежуточные
• Выходной момент: 2 040–346 910 Нм (статический момент отдельных конфигураций — 8 500–230 000 Нм)
• Типы выходного вала: интегрированная шестерня (VI) / съёмная шестерня (ZI) / фланцевый выход (FF/V)
• Число планетарных ступеней: 1–4, в зависимости от типоразмера
• Тормоз (опция): отрицательный гидравлический тормоз (нормально замкнут)
• Рабочая температура: –20°C … +90°C
• Смазка: минеральное масло ISO VG 150 (поставляется без масла)
• Сертификация: DNV Type Approval, ISO 9001, 2006/42/CE; ATEX — по запросу
• Гарантия: 24 месяца с даты отгрузки
• Производство: полностью Италия (S. Polo d'Enza, Reggio Emilia)

Типоразмеры серии Slewing и статический момент

В таблице приведены основные модели серии Slewing с указанием доступных исполнений по типу выходного вала согласно официальным данным Reggiana Riduttori.

Точные значения выходного момента для каждой конфигурации ступеней указываются в официальном каталоге Reggiana Riduttori Slewing Series. Диапазон по серии: 2 040–346 910 Нм (выходной момент); статический момент — 8 500–230 000 Нм.

Сравнение типов выходного вала: VI, ZI и FF

Параметры монтажа для исполнений VI и ZI (серия 2000 + Slewing)

Для корректного зацепления шестерни с зубчатым венцом опорно-поворотного устройства необходимо соблюдать монтажные допуски. Ниже приведены ориентировочные параметры для ключевых моделей из технической документации Reggiana Riduttori.

Допуски биения: торцевое — 0,05–0,1 мм; радиальное — 0,05 мм; перпендикулярность — 0,3 мм. Точные значения для всех типоразмеров серии Slewing — в официальном каталоге.

Сравнение серии Slewing с другими поворотными решениями Reggiana Riduttori

Опции и аксессуары серии Slewing

Область применения серии Slewing

Поворотные редукторы Reggiana Riduttori Slewing Series применяются во всех отраслях, где требуется точный и надёжный поворот тяжёлых конструкций:

• Строительные и автомобильные краны: поворот верхней части крана на опорно-поворотном устройстве — основное применение серии; типоразмеры RR1800–RR5200
• Портальные и козловые краны: привод поворота стрелы перегружателей в портах и на складах
• Гусеничные и колёсные экскаваторы: поворот верхней платформы — непрерывные рабочие циклы с реверсом
• Буровые установки: поворот бурильной колонны, вспомогательные поворотные механизмы
• Морские краны и оффшорные платформы: привод поворота в условиях морской среды — с антикоррозийной защитой и DNV сертификацией
• Пожарные и вышечные машины: поворот телескопической стрелы пожарных автомобилей и подъёмников
• Лесозаготовительная и сельскохозяйственная техника: поворотные механизмы харвестеров, форвардеров, сельскохозяйственных кранов-манипуляторов
• Системы водоочистки и биогаза: привод вращения мостовых скребков кларификаторов и септиков
• Горнодобывающая техника: поворотные механизмы стакеров-реклаймеров, роторных экскаваторов
• Переработка отходов: поворотные механизмы сортировочных и перегрузочных машин

Конструктивные преимущества серии Slewing

• Специализированная конструкция для поворотных нагрузок: серия Slewing спроектирована исключительно под задачу поворота — в отличие от стандартных редукторов VI/ZI серии 2000
• Усиленные выходные опоры с подшипниками повышенной грузоподъёмности — надёжное восприятие радиальных, осевых и опрокидывающих нагрузок от шестерни на венце
• 16 типоразмеров — плавное перекрытие диапазона 2 040–346 910 Нм без «пропусков»
• Два типа выхода (VI / ZI) — выбор в зависимости от требований к обслуживанию и жёсткости соединения
• Регулируемый эксцентриситет (PME) — точная настройка зазора в зацеплении при монтаже без перепрессовки или замены деталей
• Высокая устойчивость к тяжёлым рабочим циклам: частые реверсы, ударные нагрузки, непрерывная эксплуатация
• Co-design с заказчиком — инженерная адаптация под нестандартные требования конкретной машины
• DNV Type Approval — признание для морских применений
• ATEX по запросу — возможность применения во взрывоопасных зонах
• Производство полностью в Италии — стабильное качество, контролируемое на всех этапах

Монтаж и техническое обслуживание

• Редукторы поставляются без масла — заправка обязательна перед первым пуском
• Рекомендуемое масло: минеральное ISO VG 150; для морских и агрессивных сред — по согласованию с технической службой
• При монтаже выходного вала VI/ZI необходимо обеспечить плотное прилегание контрфланца к фланцу редуктора — недопустимо натяжение фланца при сборке
• Производители зубчатых венцов, как правило, маркируют три зуба венца — их следует использовать как базу для первоначальной регулировки зацепления
• При наличии эксцентриситета (PME) — регулировка зазора производится поворотом эксцентрической опоры до достижения требуемого бокового зазора
• Хранение более 2 месяцев: заполнить маслом, хранить при –15°C … +50°C, влажность ≤ 80%
• Корпус окрашен красной антикоррозийной эмалью; наружные присоединительные поверхности — антикоррозийное масло (удалить перед монтажом)

Часто задаваемые вопросы о серии Slewing

В чём разница между серией Slewing и исполнениями VI/ZI серии 2000?

Серия Slewing — это специализированная линейка, спроектированная исключительно для поворотных приводов, с усиленными выходными опорами, адаптированными под высокие радиальные нагрузки от шестерни на зубчатом венце. Исполнения VI/ZI серии 2000 — это стандартные планетарные редукторы с опцией поворотного выхода. Серия Slewing охватывает более тяжёлые типоразмеры (от RR1800) и предлагает больше вариантов кастомизации.

Что такое интегрированная шестерня (VI) и съёмная (ZI) — как выбрать?

В исполнении VI шестерня составляет единую деталь с выходным валом — максимальная жёсткость, но замена шестерни требует снятия редуктора. В исполнении ZI шестерня надевается на шлицевой вал и заменяется в поле без демонтажа агрегата. ZI предпочтительно для машин с интенсивным износом шестерни или для труднодоступных условий монтажа.

Нужен ли тормоз на поворотный редуктор?

Это зависит от применения. Отрицательный гидравлический тормоз необходим, если машина должна удерживать платформу в фиксированном положении при отсутствии давления в гидросистеме (например, при работе крана на уклоне или при аварийной остановке). Тормоз устанавливается на входном валу редуктора и открывается при подаче давления масла.

Как выбрать типоразмер серии Slewing?

Для предварительного выбора необходимы: требуемый выходной момент (статический и динамический), диаметр зубчатого венца, модуль и число зубьев шестерни, тип привода (гидравлический/электрический), частота реверсов и условия эксплуатации. Reggiana Riduttori предлагает co-design сервис: инженеры компании совместно с заказчиком адаптируют конструкцию под конкретную машину.

Подходит ли серия Slewing для морских кранов?

Да. Серия Slewing имеет сертификат DNV Type Approval, что подтверждает соответствие требованиям Det Norske Veritas для морских и офшорных применений. Доступно антикоррозийное исполнение для работы в условиях морского климата.

Доступно ли исполнение ATEX для серии Slewing?

Да, по запросу. Исполнение по директиве ATEX 2014/34/EU: группа II, категория 2G/2D. Применяются уплотнения Viton®, устанавливается дополнительная табличка ATEX. Требует согласования с технической службой Reggiana Riduttori.

Что такое co-design и как он работает в серии Slewing?

Co-design — это процесс совместного проектирования между инженерами Reggiana Riduttori и заказчиком. Для серии Slewing это означает возможность адаптации монтажных размеров, типа шестерни, параметров тормоза и других характеристик под конкретную машину или проект. Такой подход гарантирует максимальное соответствие редуктора условиям эксплуатации.
