Редукторы Reggiana Riduttori серия PLUS: планетарные приводы тяжёлого класса RR2500–RR55000

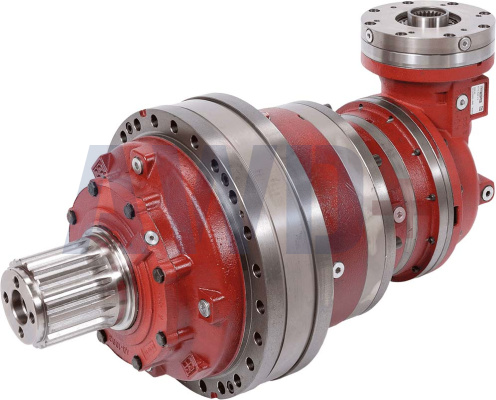

Серия PLUS — флагманская линейка планетарных редукторов итальянского производителя Reggiana Riduttori, разработанная для самых тяжёлых и ответственных применений. В серию входят 18 типоразмеров от RR2500 до RR55000, перекрывающих диапазон крутящего момента от 25 000 до 2 400 000 Нм. Серия PLUS представила технологическую революцию в планетарных трансмиссиях: максимальная плотность мощности при компактных габаритах и выдающееся соотношение цены и производительности. Редукторы сертифицированы DNV и применяются в горнодобывающей, морской, нефтегазовой и тяжёлой промышленности по всему миру.

Ключевые параметры серии PLUS

• Типоразмеры: 18 размеров — RR2500, RR3200, RR4000, RR5200, RR6500, RR8000, RR10000, RR15000, RR20000, RR25000, RR32000, RR40000, RR55000 и промежуточные
• Крутящий момент T2MAX: от 25 000 до 2 400 000 Нм
• Диапазон передаточных чисел (линейное исполнение): 4,00:1 – 2 495,56:1
• Диапазон передаточных чисел (угловое исполнение): 10,27:1 – 2 072,53:1
• Число ступеней: 1 (L1), 2 (L2/A2), 3 (L3/A3), 4 (L4/A4), 5 (L5/A5)
• Исполнение: линейное (RR) и угловое (RA) с коническими ступенями (A, B, C — разные конические пары)
• КПД одной ступени: 0,97–0,98
• Рабочая температура: –20°C … +90°C
• Сертификация: ISO 9001 (DNV), DNV Type Approval, ATEX 2014/34/EU — по запросу, 2006/42/CE
• Гарантия: 24 месяца с даты отгрузки

Типоразмеры серии PLUS: крутящий момент и ступени

В таблице приведены основные типоразмеры серии PLUS с диапазоном крутящего момента и доступными вариантами числа ступеней согласно официальному каталогу Reggiana Riduttori.

Точные значения T2MAX для каждой конфигурации ступеней и конических пар указываются в официальном каталоге Reggiana Riduttori PLUS Series. Диапазон T2MAX по серии в целом: 37 000–950 000 Нм для стандартных исполнений; до 2 400 000 Нм — для специальных конфигураций.

Сравнение серии PLUS с серией 2000

Система обозначений серии PLUS

Обозначение редуктора серии PLUS строится по следующему принципу:

RR [типоразмер] [ступени] [тип выхода] [передаточное число] [опции]

• RR — линейное исполнение; RA — угловое (с конической ступенью)
• Типоразмер: число, соответствующее базовому выходному моменту серии: 2500, 3200, 4000, 5200, 6500, 8000, 10000, 15000, 20000, 25000, 32000, 40000, 55000
• Число ступеней (линейные): L1 — одна, L2 — две, L3 — три, L4 — четыре, L5 — пять
• Число ступеней (угловые): A2 — две (включая коническую), A3 — три, A4 — четыре, A5 — пять
• Варианты конических пар (для угловых): (A), (B), (C) — разные конические ступени с различными передаточными числами при одинаковой планетарной части

Пример: RR6500 L3 W — линейный планетарный редуктор типоразмера 6500, трёхступенчатый, в исполнении для привода лебёдки (Winch).

Пример: RA10000 A3(B) — угловой редуктор типоразмера 10000, трёхступенчатый, с конической ступенью варианта B.

Конфигурации выхода серии PLUS

Варианты входа и подключение двигателей

Серия PLUS в составе лебёдочных приводов (W)

На базе типоразмеров серии PLUS выпускается специализированная линейка лебёдочных редукторов серии W. Редукторы разработаны для установки внутри барабана лебёдки и рассчитаны на интенсивные рабочие циклы с высокими динамическими нагрузками. Все интерфейсы (подключение мотора, тормоза, масло) расположены со стороны мотора — что существенно упрощает обслуживание даже в собранном барабане.

Сравнение групп типоразмеров PLUS по применению

Область применения серии PLUS

Благодаря сверхвысокому крутящему моменту, модульной архитектуре и сертификации DNV, серия PLUS является стандартом отрасли для следующих применений:

• Горнодобывающая промышленность: конвейерные приводы, горные комбайны, дробилки, буровые установки, системы подъёма руды
• Морская и офшорная техника: якорные лебёдки, швартовные механизмы, буровые платформы, системы натяжения швартовного троса
• Нефтяная и газовая отрасль: буровые установки onshore и offshore, насосные агрегаты большой мощности
• Тяжёлое краностроение: морские краны, портальные краны, козловые краны — привод подъёма и поворота
• Сталелитейная промышленность: прокатные станы, приводы конвертеров, разливочные машины
• Переработка отходов и цементная промышленность: шаровые мельницы, вращающиеся барабаны, дробильно-сортировочные комплексы
• Производство сахара: приводы прессов, измельчителей тростника
• Ветроэнергетика: приводы поворота гондолы и шага лопастей крупных ветроустановок
• Судостроение: подруливающие устройства, приводы лебёдок и механизмов открытия трюмов

Конструктивные преимущества серии PLUS

• Технологическая революция в планетарных трансмиссиях: серия PLUS разработана как принципиально новая платформа — не эволюция серии 2000, а полностью новая конструкция с иной геометрией зубчатых колёс
• 18 типоразмеров обеспечивают непрерывное покрытие от 25 000 до 2 400 000 Нм без «провалов» в линейке
• Максимальная плотность мощности: компактные габариты при сверхвысоком моменте — ключевое преимущество перед конкурентами
• Модульная архитектура ступеней (L1–L5 / A2–A5) позволяет получить нужное передаточное число из стандартных блоков без проектирования под заказ
• Несколько вариантов конических пар (A, B, C) для угловых исполнений — широкий выбор передаточных чисел при одном типоразмере планетарной части
• Закалённые зубчатые колёса из легированной стали с оптимизированным распределением нагрузки по ширине зуба
• Усиленные выходные опоры с высокой радиальной и осевой жёсткостью — надёжность при комбинированных нагрузках
• DNV Type Approval — признание ведущих морских классификационных обществ
• Все интерфейсы лебёдочной серии W на стороне мотора — сервис и замена масла без демонтажа барабана
• Исполнение ATEX для взрывоопасных зон (по запросу): группа II, категория 2G/2D

Сертификаты и соответствие нормативам

Монтаж и техническое обслуживание

• Редукторы серии PLUS поставляются без масла — заправка обязательна перед первым пуском
• Рекомендуемое масло: минеральное ISO VG 150 или синтетическое — по согласованию с технической службой Reggiana Riduttori
• Количество масла и допустимые позиции монтажа указываются в каталоге для каждого типоразмера и конфигурации
• Корпус окрашен красной антикоррозийной синтетической эмалью; верхнее покрытие — на усмотрение заказчика
• Наружные присоединительные поверхности покрыты антикоррозийным маслом — необходимо удалить растворителем перед монтажом
• Хранение до 2 месяцев: в сухом закрытом помещении при –15°C…+50°C, влажность ≤ 80%; более 2 месяцев — заполнить маслом, пробка для стравливания — в верхнем положении
• Запрещены сварка по корпусу и несанкционированные изменения конструкции
• Периодичность технического обслуживания — согласно руководству по эксплуатации серии PLUS

Часто задаваемые вопросы о серии PLUS

В чём принципиальное отличие серии PLUS от серии 2000?

Серия PLUS — это принципиально новая платформа, а не масштабирование серии 2000. Она спроектирована специально для сверхвысоких нагрузок: крутящий момент начинается там, где заканчивается серия 2000 (от 25 000 Нм), и достигает 2 400 000 Нм. Конструкция оптимизирована под ударные нагрузки, частые реверсы и циклические режимы, характерные для горнодобывающей и морской техники.

Что означают буквы A, B, C в угловых исполнениях серии PLUS?

Для угловых редукторов (RA) варианты (A), (B), (C) обозначают разные конические пары с различными передаточными числами на конической ступени при одинаковой планетарной части. Это позволяет получить широкий диапазон суммарных передаточных чисел в рамках одного типоразмера без изменения компоновки.

Чем отличается лебёдочная серия W от стандартных исполнений PLUS?

Серия W оптимизирована для установки внутри барабана лебёдки: компактная длина, все интерфейсы (мотор, тормоз, масляные пробки) расположены со стороны мотора для удобства обслуживания без демонтажа барабана. Конструкция рассчитана на интенсивные рабочие циклы с высокими пиковыми нагрузками.

Можно ли получить сертификат DNV на редуктор серии PLUS?

Да. Reggiana Riduttori имеет DNV Type Approval на серию PLUS. Это подтверждает соответствие требованиям Det Norske Veritas и является обязательным условием для применения в судостроении и на морских платформах. Сертификат прилагается по запросу.

Доступно ли исполнение ATEX для серии PLUS?

Да. По запросу производится исполнение в соответствии с ATEX 2014/34/EU: группа II, категория 2G/2D, зоны 1/21, класс температуры T4. В ATEX-исполнении применяются уплотнения Viton® и дополнительная маркировочная табличка. Требует специального технического согласования.

Как правильно выбрать типоразмер серии PLUS?

Для предварительного выбора необходимо знать: требуемый выходной крутящий момент (T2a), коэффициент нагрузки (fs) по типу привода, тип мотора (электрический/гидравлический), желаемое передаточное число и монтажную схему. Окончательный выбор рекомендуется согласовывать с технической службой — точные значения T2MAX для каждой конфигурации ступеней указаны в официальном каталоге PLUS Series.

Можно ли заменить редуктор серии PLUS на аналог другого производителя?

Монтажные размеры серии PLUS разработаны как отраслевой эталон. Ряд типоразмеров совместим по присоединительным размерам с аналогичными тяжёлыми сериями Brevini и Bonfiglioli. Однако при замене необходимо тщательно сверять не только габариты, но и реальные значения T2MAX, допустимые радиальные и осевые нагрузки на выходной вал — они могут существенно отличаться даже при одинаковых монтажных размерах.
