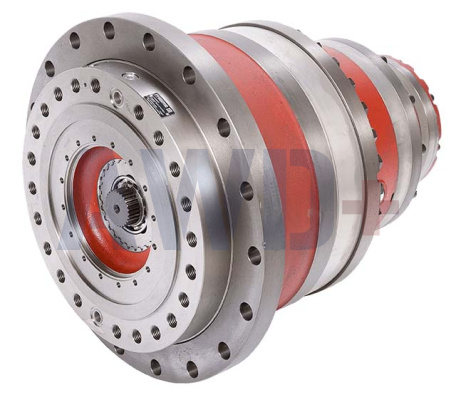

Редукторы лебёдок Reggiana Riduttori W Series: планетарные приводы для тяжёлых лебёдочных систем
Серия W — специализированная линейка планетарных лебёдочных редукторов итальянского производителя Reggiana Riduttori, разработанная исключительно для применений в составе лебёдок. Серия включает 12 базовых типоразмеров с номинальным моментом от 5 200 до 331 500 Нм и максимальным — до 600 000 Нм, а специальные конфигурации W3/W4 с внешним редукционным модулем достигают 1 000 000 Нм. Ключевая особенность конструкции — все интерфейсы (подключение мотора, тормоза, масляные пробки) расположены со стороны мотора, что обеспечивает полное обслуживание редуктора без демонтажа лебёдочного барабана. Серия сертифицирована DNV и соответствует требованиям ATEX.
Принцип работы и конструктивная концепция серии W

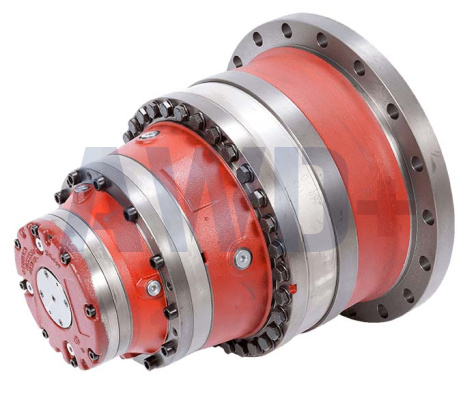

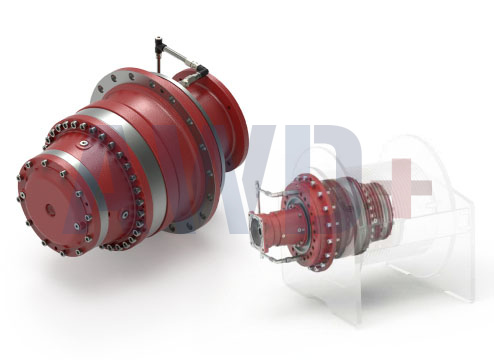

Редуктор серии W устанавливается непосредственно внутри барабана лебёдки. Планетарная схема передачи обеспечивает высокое передаточное число при компактных осевых размерах — ключевое требование для монтажа в ограниченном пространстве барабана. Конструкция рассчитана на интенсивные рабочие циклы с частыми пусками, остановками, реверсами и пиковыми нагрузками, характерными для лебёдочных приводов.
Два ключевых конструктивных принципа серии W:
- Все интерфейсы — со стороны мотора: подключение гидравлического или электрического мотора, тормоза, доступ к масляным пробкам и уровню масла — всё расположено на одной стороне. Это позволяет выполнять ТО и замену масла, не снимая барабан с рамы лебёдки
- Модульная входная часть: конфигурация входа настраивается под требования заказчика — дополнительные ступени, угловой конический редуктор, гидравлические аварийные тормоза с антиобратным ходом, подключение гидравлического или электрического мотора, мужские входные валы
Ключевые параметры серии W
- Базовая линейка: 12 типоразмеров — RR510W, RR810W, RR1010W, RR1700W, RR2500W, RR3200W, RR5200W, RR6500W, RR10000W, RR15000W, RR20000W, RR25000W
- Расширенная линейка W3/W4: RR3200W3, RR5200W3, RR6500W3, RR10000W3, RR15000W3, RR20000W4, RR25000W4, RR40000W4, RR55000W4
- Номинальный момент T2FEM (при 15 мин⁻¹): 5 200 – 331 500 Нм (базовая линейка); до 660 000 Нм (W4)
- Максимальный момент T2MAX: до 600 000 Нм (базовая); до 1 000 000 Нм (W4)
- Диапазон передаточных чисел: 12,24:1 – 1 180:1 в зависимости от типоразмера и конфигурации
- Типы привода: гидравлический (орбитальный, аксиально-поршневой, радиально-поршневой) / электрический
- Тормоз: интегрированный мокрый дисковый тормоз (нормально замкнут) — стандартная или опциональная комплектация
- Дополнительно: устройство антиобратного хода (backstop), угловой конический модуль
- Рабочая температура: –20°C … +90°C
- Смазка: минеральное масло ISO VG 150 (поставляется без масла)
- Сертификация: DNV Type Approval (ISO), ATEX 2014/34/EU — по запросу, 2006/42/CE
- Гарантия: 24 месяца с даты отгрузки
- Производство: 100% Италия (S. Polo d'Enza, Reggio Emilia)
Базовая линейка W: номинальный момент, максимальный момент и передаточные числа
В таблице приведены все модели базовой линейки серии W с характеристиками при минимальной входной скорости 15 мин⁻¹ (T2FEM), максимальным допустимым моментом и диапазоном передаточных чисел согласно официальному каталогу Reggiana Riduttori.
|
Модель
|
T2FEM, Нм (при 15 мин⁻¹)
|
T2MAX, Нм
|
Диапазон передат. чисел
|
Макс. входные обороты
|
|
RR510 W
|
5 200
|
10 000
|
12,24 – 248,07
|
до 3 500 мин⁻¹
|
|
RR810 W
|
9 700
|
21 000
|
12,34 – 264,45
|
до 3 500 мин⁻¹
|
|
RR1010 W
|
14 400
|
27 000
|
12,60 – 241,09
|
до 3 500 мин⁻¹
|
|
RR1700 W
|
22 400
|
40 000
|
12,93 – 245,00
|
до 3 500 мин⁻¹
|
|
RR2500 W
|
29 600
|
60 000
|
14,69 – 253,53
|
до 3 500 мин⁻¹
|
|
RR3200 W
|
44 700
|
79 000
|
15,00 – 223,59
|
до 3 500 мин⁻¹
|
|
RR5200 W
|
64 000
|
110 000
|
15,28 – 205,61
|
до 3 500 мин⁻¹
|
|
RR6500 W
|
82 800
|
155 000
|
15,70 – 215,98
|
до 3 500 мин⁻¹
|
|
RR10000 W
|
117 600
|
190 000
|
16,42 – 171,92
|
до 2 000 мин⁻¹
|
|
RR15000 W
|
172 500
|
300 000
|
16,42 – 171,92
|
до 2 000 мин⁻¹
|
|
RR20000 W
|
244 600
|
400 000
|
16,42 – 160,23
|
до 2 000 мин⁻¹
|
|
RR25000 W
|
331 500
|
600 000
|
16,42 – 170,32
|
до 1 000 мин⁻¹
|
T2FEM — номинальный выходной момент при минимальной входной скорости 15 мин⁻¹. T2MAX — максимальный допустимый момент при пиковых нагрузках. Данные по официальному каталогу Reggiana Riduttori W Series.
Расширенная линейка W3 и W4: внешний редукционный модуль
Модели серии W3 и W4 оснащены внешним дополнительным редукционным блоком, что позволяет существенно расширить диапазон передаточных чисел и увеличить выходной момент. W3 — трёхступенчатое исполнение с внешним блоком, W4 — четырёхступенчатое. В таблице также указан минимальный внутренний диаметр барабана D1 для корректной установки редуктора.
|
Модель
|
T2FEM, Нм (при 15 мин⁻¹)
|
T2MAX, Нм
|
Диапазон передат. чисел
|
Мин. Ø барабана D1, мм
|
|
RR3200 W3
|
39 000
|
72 000
|
65 – 189
|
410
|
|
RR5200 W3
|
61 000
|
105 000
|
70 – 176
|
470
|
|
RR6500 W3
|
78 000
|
140 000
|
62 – 185
|
550
|
|
RR10000 W3
|
116 000
|
190 000
|
64 – 147
|
580
|
|
RR15000 W3
|
169 000
|
300 000
|
64 – 147
|
645
|
|
RR20000 W4
|
234 000
|
400 000
|
256 – 1 180
|
750
|
|
RR25000 W4
|
316 000
|
600 000
|
267 – 915
|
850
|
|
RR40000 W4
|
460 000
|
800 000
|
267 – 864
|
910
|
|
RR55000 W4
|
660 000
|
1 000 000
|
274 – 805
|
1 020
|
D1 — минимальный внутренний диаметр барабана лебёдки, необходимый для установки редуктора. Высокие передаточные числа W4 (до 1 180:1) достигаются за счёт двух внешних дополнительных ступеней редукции.
Сравнение конфигураций W, W3 и W4
|
Параметр
|
W (базовая)
|
W3 (с внешним блоком)
|
W4 (с двойным внешним блоком)
|
|
Число ступеней редукции
|
2 (L2) или 3 (L3)
|
3 + внешний блок
|
4 + двойной внешний блок
|
|
Диапазон передат. чисел
|
~12 – 265
|
~62 – 189
|
~256 – 1 180
|
|
Макс. T2MAX
|
до 600 000 Нм
|
до 300 000 Нм
|
до 1 000 000 Нм
|
|
Мин. Ø барабана
|
Не регламентирован отдельно
|
410 – 645 мм
|
750 – 1 020 мм
|
|
Типичное применение
|
Промышленные и морские лебёдки
|
Тяжёлые морские лебёдки, буровые
|
Сверхтяжёлые якорные, швартовные, буровые системы
|
|
Макс. входные обороты
|
до 3 500 мин⁻¹
|
до 3 500 мин⁻¹
|
до 2 000 мин⁻¹
|
Группы типоразмеров по классу нагрузки
|
Группа
|
Модели
|
T2FEM (Нм)
|
T2MAX (Нм)
|
Типичные применения
|
|
Лёгкая
|
RR510W, RR810W, RR1010W
|
5 200 – 14 400
|
10 000 – 27 000
|
Строительные лебёдки, краны-манипуляторы, вертикальные подъёмники
|
|
Средняя
|
RR1700W, RR2500W, RR3200W
|
22 400 – 44 700
|
40 000 – 79 000
|
Промышленные лебёдки, морские вспомогательные механизмы, подъёмники
|
|
Тяжёлая
|
RR5200W, RR6500W, RR10000W
|
64 000 – 117 600
|
110 000 – 190 000
|
Морские краны, якорные лебёдки, буровые установки
|
|
Сверхтяжёлая
|
RR15000W, RR20000W, RR25000W
|
172 500 – 331 500
|
300 000 – 600 000
|
Офшорные платформы, швартовные системы, тяжёлые буровые
|
|
Экстра (W4)
|
RR40000W4, RR55000W4
|
460 000 – 660 000
|
800 000 – 1 000 000
|
Специальные морские системы, тяжёлые якорные комплексы
|
Опции и аксессуары серии W
|
Опция
|
Описание
|
Применение
|
|
Мокрый дисковый тормоз (стандарт)
|
Интегрированный нормально замкнутый тормоз; открывается давлением масла от гидравлической системы
|
Удержание груза, аварийная остановка при потере давления
|
|
Устройство антиобратного хода (Backstop)
|
Механическая блокировка самопроизвольного вращения вала в обратном направлении
|
Подъёмные системы, конвейеры с уклоном — предотвращение обратного хода груза
|
|
Угловой конический модуль
|
Дополнительная угловая ступень для изменения направления входного вала на 90°
|
Компоновки, где мотор не может быть расположен соосно с барабаном
|
|
Дополнительные ступени редукции
|
Внешний редукционный блок (W3 — одна, W4 — две дополнительные ступени)
|
Сверхнизкие выходные скорости, очень высокие моменты
|
|
Подключение гидромотора (I)
|
Прямой фланец для орбитального или аксиально-поршневого гидромотора
|
Гидравлические лебёдочные системы
|
|
Подключение электромотора (E)
|
Адаптер под стандартные фланцы IEC/NEMA
|
Электрические лебёдки — меньше потребление, проще монтаж
|
|
Мужской входной вал
|
Цилиндрический или шлицевой входной вал вместо фланца
|
Нестандартные схемы подключения привода
|
|
ATEX 2014/34/EU
|
Исполнение для взрывоопасных зон: группа II, категория 2G/2D, уплотнения Viton®
|
Нефтяная и газовая промышленность, взрывоопасные зоны
|
|
DNV Type Approval
|
Сертификат Det Norske Veritas для морских применений
|
Суда, морские краны, офшорные платформы
|
Область применения серии W
Благодаря широкому диапазону моментов, модульной конструкции и сертификации DNV, серия W является эталоном для лебёдочных приводов во всех ключевых отраслях:
- Морские лебёдки: главный трос, швартовные и буксировочные лебёдки на судах — серии RR5200W–RR25000W и W3/W4
- Якорные механизмы: якорно-швартовные шпили и брашпили — интенсивные циклы подъёма/отдачи якоря
- Офшорные платформы: подъёмные лебёдки буровых и добывающих платформ — серии W3/W4 до 1 000 000 Нм
- Морские краны (offshore deck cranes): привод главного подъёма, вспомогательного подъёма и горизонтального вылета стрелы
- Буровые установки: лебёдки подъёма бурильной колонны, вспомогательные подъёмные механизмы — onshore и offshore
- Горнодобывающая техника: шахтные подъёмники, канатные тяговые системы, рудничные лебёдки
- Строительные краны и подъёмники: лебёдки подъёма грузов, башенные краны — серии RR510W–RR3200W
- Краны-манипуляторы и КМУ: гидравлические лебёдки на грузовых автомобилях и спецтехнике
- Промышленные лебёдки: конвейерные и технологические лебёдки в металлургии, нефтепереработке, судостроении
- Водоочистные установки: лебёдочные механизмы решёток, скребков, мостовых агрегатов кларификаторов
Преимущества серии W перед стандартными планетарными редукторами
- Обслуживание без демонтажа барабана: все интерфейсы на стороне мотора — замена масла, проверка тормоза, подключение мотора производятся без снятия редуктора из барабана. Сокращение времени ТО в 2–3 раза
- Специализированная конструкция под лебёдку: усиленные подшипники, специальные уплотнения и компоновка, адаптированная для работы внутри барабана в любом положении
- Устойчивость к пиковым нагрузкам: T2MAX в 1,5–2 раза превышает T2FEM — запас прочности на нештатные рывки каната и ударные нагрузки
- Широкий диапазон передаточных чисел: от 12:1 до 1 180:1 в одной продуктовой линейке без необходимости дополнительных редукторов
- Модульность входа: одна платформа — множество конфигураций привода (гидравлика, электрика, угловой вход)
- Отличный теплообмен: конфигурация корпуса разработана с учётом эффективного рассеивания тепла при интенсивных рабочих циклах
- Двойные радиальные уплотнения вала — усиленная защита от проникновения влаги, морской воды и загрязнений
- DNV Type Approval — признание для морских и офшорных применений без дополнительных испытаний
- Backstop по запросу — механическая блокировка самопроизвольного опускания груза при потере мощности привода
- ATEX по запросу — применение во взрывоопасных зонах нефтяной и газовой промышленности
Система обозначений серии W
Обозначение редукторов серии W строится по следующему принципу:
RR [типоразмер] L[ступени] W [модификация]
- RR — Reggiana Riduttori, планетарный редуктор
- Типоразмер: 510, 810, 1010, 1700, 2500, 3200, 5200, 6500, 10000, 15000, 20000, 25000, 40000, 55000
- L2 — двухступенчатое исполнение; L3 — трёхступенчатое
- W — исполнение для лебёдки (Winch)
- W3 — с одним внешним дополнительным редукционным блоком
- W4 — с двумя внешними дополнительными блоками
Примеры:
- RR6500 L2 W — лебёдочный редуктор типоразмера 6500, двухступенчатый, базовое исполнение
- RR6500 L3 W — трёхступенчатый вариант того же типоразмера, более высокое передаточное число
- RR10000 W3 — типоразмер 10000 с внешним редукционным блоком
- RR25000 W4 — типоразмер 25000 с двойным внешним блоком, момент до 600 000 Нм
Монтаж и техническое обслуживание
- Редуктор устанавливается внутри барабана лебёдки; минимальный внутренний диаметр барабана указывается в каталоге для каждой модели (особенно критично для W3/W4: от 410 до 1 020 мм)
- Поставляется без масла — заправка обязательна перед первым пуском
- Рекомендуемое масло: минеральное ISO VG 150; для морских и агрессивных сред — синтетическое по согласованию
- Все точки доступа для обслуживания (масло, тормоз, подключение мотора) расположены со стороны мотора — доступ без демонтажа барабана
- При использовании с гидромотором и тормозом: подключить давление к тормозному контуру одновременно с подачей давления на мотор (или через клапан управления двигателем)
- Хранение более 2 месяцев: заполнить маслом, пробка стравливания — в верхней точке; –15°C…+50°C, влажность ≤ 80%
- Корпус окрашен красной антикоррозийной эмалью; для морских применений — дополнительная антикоррозийная обработка по запросу
Часто задаваемые вопросы о серии W
Чем серия W принципиально отличается от стандартных планетарных редукторов?
Серия W — это не адаптированный стандартный редуктор, а специально спроектированный агрегат для установки внутри барабана лебёдки. Ключевое отличие: все интерфейсы (мотор, тормоз, масло) сосредоточены на одной стороне — стороне мотора. Это позволяет обслуживать редуктор, не демонтируя барабан с рамы. Кроме того, конструкция оптимизирована для работы при любой пространственной ориентации — горизонтальной, вертикальной, наклонной.
В чём разница между L2W и L3W одного типоразмера?
Суффикс L2 обозначает двухступенчатую планетарную схему, L3 — трёхступенчатую. L3W обеспечивает более высокое передаточное число и более высокий выходной момент при том же типоразмере и внешних габаритах барабана. Выбор определяется требуемыми скоростью каната и усилием тяги.
Когда нужен W3 или W4 вместо базового W?
W3 и W4 применяются, когда базовых передаточных чисел (~12–265) недостаточно — например, при очень низких скоростях каната и очень высоком усилии, либо когда входной мотор высокооборотный. W4 с передаточными числами до 1 180:1 и моментом до 1 000 000 Нм предназначен для сверхтяжёлых якорных, швартовных и буровых систем.
Обязателен ли тормоз в серии W?
Нет, тормоз является опцией, но для большинства лебёдочных применений он необходим: интегрированный мокрый дисковый тормоз удерживает груз при потере давления в гидросистеме или отключении электропитания. Для подъёмных систем также доступно устройство антиобратного хода (backstop) — механическая блокировка самопроизвольного опускания.
Какой минимальный диаметр барабана нужен для серии W4?
Для моделей W4 минимальный внутренний диаметр барабана составляет: RR20000W4 — 750 мм, RR25000W4 — 850 мм, RR40000W4 — 910 мм, RR55000W4 — 1 020 мм. Это критически важный параметр при проектировании лебёдки — его необходимо учитывать на этапе выбора модели.
Совместима ли серия W с электрическими моторами?
Да. Наряду с гидравлическим приводом, серия W поддерживает подключение электрических моторов через адаптер входного фланца. Электрический привод обеспечивает примерно на 30% меньшее потребление энергии и проще в монтаже — не требует гидравлической насосной станции. Оптимален для стационарных промышленных лебёдок.
Как выбрать типоразмер серии W?
Основные исходные данные для подбора: требуемое усилие тяги на канате (Н или кН), скорость каната (м/мин), диаметр барабана (мм), тип привода (гидравлика/электрика), интенсивность рабочих циклов и условия эксплуатации (морская среда, взрывоопасная зона). Из усилия и диаметра барабана определяется требуемый выходной момент, после чего по таблице выбирается подходящий типоразмер с запасом T2FEM ≥ расчётного момента.
