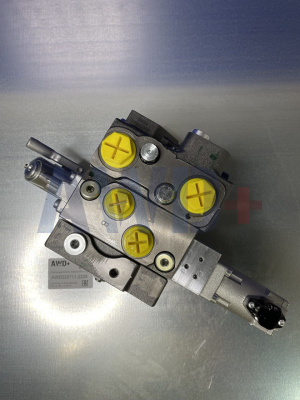

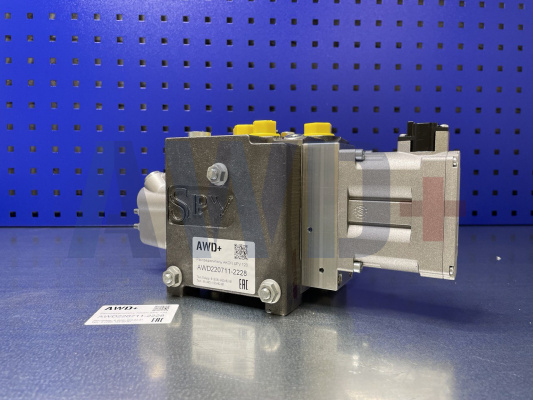

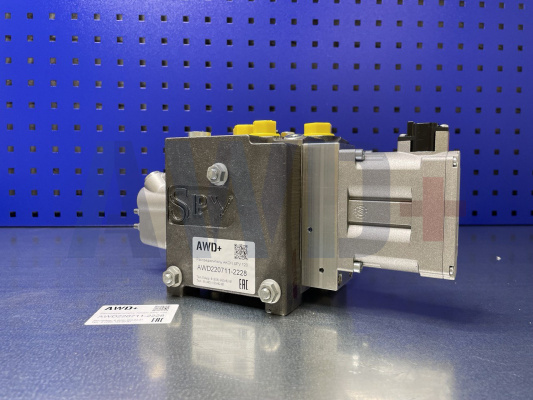

Распределитель AKON SPV 120 - AWD220711

Пропорциональный односекционный распределитель AKON SPV 120 - AWD220711

Распределитель AKON SPV 120 является надежным аналогом распределителя Danfoss PVG 32. Секционный распределитель турецкого производства AKON SPV 120 имеет модульную конструкцию, что позволяет быстро собирать/разбирать, а также ремонтировать его. SPV 120 обладает высокой точностью управления и эффективен для широкого спектра применений: мобильных кранов, пожарных машин, сельскохозяйственной техники, автогидроподъемников, коммунальной техники, манипуляторов, буровых установок и др.

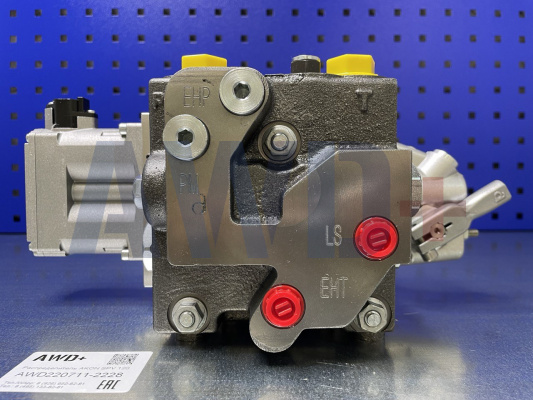

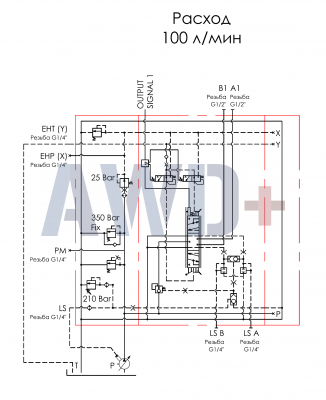

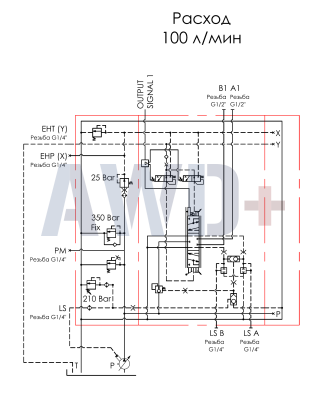

Все конфигурации напорных секций SPV 120 включают в себя соединения P и T, порт датчика давления PM для измерения давления насоса сигнала нагрузки, редукционный клапан, регулируемый предохранительный клапан, нерегулируемый предохранительный клапан, установленный на 350 Бар в целях безопасности. Секцию SPV 120 можно ставить как под регулируемый насос (закрытый контур, подключение через линию LS), так и под нерегулируемый насос (открытый контур). Напорную секцию AKON SPV 120 можно настроить под нужное вам давление.

SPV120 - секционный распределитель от 1 до 12 секций с широким диапазоном вариантов конфигураций. Каждая секция оснащена компенсатором давления, предохранительными клапанами LSA/LSB, опционально предохранительными ударными (шоковыми) клапанами, а также регулирулирующими предохранительными клапанами LS в портах A и B. С одной стороны секции устанавливается механический привод, для управления золотником с помощью ручки. С другой стороны устанавливается блок управления.

Рабочая секция SPV 120 - это секция распределителя, от которой рукава высокого давления идут к исполнительным механизмам. На рабочей секции могут быть установлены, опционально предохранительные ударные (шоковые) клапаны, а так же регулирующие предохранительные клапаны LS. Внутрь рабочей секции устанавливается золотник для регулирования расхода от 5 л/мин до 125 л/мин.

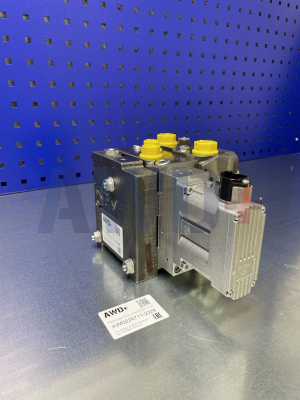

Пропорциональный блок электроуправления AKON SPV120 стыкуется к одной из сторон рабочей секции. Предназначен для перемещения золотника. Внутренняя конфигурация управления позволяет золотнику достигать желаемого положения, путем непрерывного сравнения поступающих сигналов дистанционного управления (потенциометра, джойстика, системы управления машиной) с сигналом обратной связи, генерируемым высокоточным датчиком Холла - датчик эффекта. Когда сигнал входного напряжения, подаваемый на блок электроуправления, поддерживается в пределах 2,25 и 2,75В, золотник в секции находится в нейтральном положении. Когда сигнал входного напряжения, поддерживается 2,75 В, золотник переходит из нейтрального положения, в положение минимального регулирования расхода. Переход от минимального положения до максимального хода катушки будет сопровождаться увеличением напряжения от 2,75 до 4,1В. При превышении напряжения до 4,50В катушка переходит в плавающее положение, если таковое имеется. И наоборот, при изменении напряжения от 2,25 до 0,9В блок электроуправления переключается с нейтрального положения до максимального положения.

Сливная секция секционного распределителя AKON SPV 120 - это замыкающая секция распределителя. Ставится такая секция в зависимости от давления в распределителе. Чем выше давление, тем прочнее сливная/замыкающая секция. Так же существуют сливные/замыкающие секции с линией LS.

Механический привод секционного распределителя AKON SPV 120 используется для ручного управления распределителем. Стыкуется к одной из сторон рабочей секции. С помощью механического привода есть возможность ограничить движение золотника, то есть уменьшить его максимальный расход. SPV120 имеет два типа герметичных механических ручек, один из них алюминиевый для стандартных применений, другой - чугунный механический привод для морских применений.

Золотник распределителя SPV120 устанавливаются внутри каждой рабочей секции. Все золотники отличаются схемой исполнения, а так же пропускной способностью. Золотником можно управлять механическим приводом или с помощью блока электроуправления. Минимальный расход золотника 5 л/мин, максимальный - 125 л/мин.

Ударные (шоковые) предохранительные клапаны секционного распределителя AKON SPV 120 используются для сброса критического давления. Ударные клапаны настроены заводом-изготовителем с нужным давлением от 30 до 380 бар. Предохранительные клапаны вкручиваются в соответствующую рабочую секцию в линии А и В.
