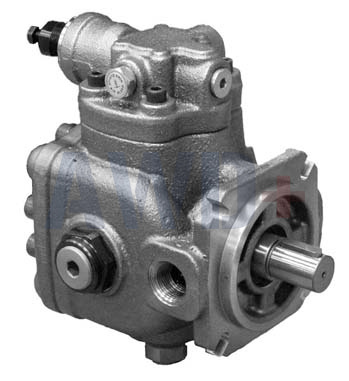

RV1P-016PC-R55B/10N - Пластинчатый насос регулируемой производительности, 17.9см3/об, 20-250Бар

Код товара: RV1P-016PC-R55B/10N

RV1P-016PC-R55B/10N - Пластинчатый насос регулируемой производительности, 17.9см3/об, 20-250Бар

Серия: RV1P
Типоразмер: 16
Тип насоса: Регулируемый
Рабочий объём, см3: 17
Вид насоса: Пластинчатый
Все характеристики

В наличии

Описание Характеристики Код заказа Технические характеристики

RV1P-016PC-R55B/10N — Пластинчатый насос регулируемой производительности.

Промышленная и мобильная гидравлика. Плавная регулировка подачи по нагрузке, поддержание давления в диапазоне 20–250 бар.

Технические характеристики

Тип насоса: пластинчатый, регулируемой производительности
Геометрический рабочий объём: 16 см³/об
Фактический рабочий объём (≈ +3%): 17.9 см³/об
Максимальный расход при 1500 об/мин: ~25.5 л/мин
Диапазон регулировки давления: 20–250 бар
Максимальное рабочее давление: 250 бар
Диапазон частоты вращения: 800–1800 об/мин
Направление вращения: по часовой стрелке (вид со стороны вала)
Тип регулирования: механический контроль давления (индекс PC)
Тип вала: цилиндрический со шпонкой по ISO 3019/2 (исполнение R55)
Гидравлические соединения: резьбовые порты BSP (индекс B), дренажный порт BSP
Тип уплотнений: NBR (для минеральных масел)
Максимальный крутящий момент на валу: до 130 Н·м
Допустимые нагрузки на вал: радиальные и осевые нагрузки не допускаются
Масса: ~16.5 кг

Преимущества

Регулируемая производительность — точная подстройка под рабочие условия
Низкий уровень шума и вибраций, стабильная работа
Высокая энергоэффективность при поддержании давления
Совместимость со стандартными минеральными маслами
Соответствие международным стандартам ISO и BSP

Область применения

Металлообрабатывающие станки, гидропрессы, подъёмно-строительная техника, системы промышленной автоматики и др., где требуется регулируемая подача и стабильное давление.

Конструктивные особенности

Типоразмер 05 — компактный корпус при достаточной производительности
Резьбовые присоединения BSP для простого монтажа
Дренажный порт BSP
Уплотнения NBR для ресурса и герметичности
По запросу — уплотнения Viton (V) для специальных рабочих жидкостей

Серия: RV1P
Типоразмер: 16
Тип насоса: Регулируемый
Рабочий объём, см3: 17

Вид насоса: Пластинчатый
Максимальный расход (при 1500об/мин), л/мин: 25.5
Давление максимальное, бар: 250

Документы и файлы

l0mzpaxh9sqg1fma3ytk20z4bke435r2.pdf 2.73 МБ

1 – Идентификационный код

Обозначение: RV1P - PC - R / 10
Тип насоса	Пластинчатый насос регулируемой производительности
Размер насоса	Типоразмер 05 016 = 17 см³/об Типоразмер 1 020 = 21 см³/об 025 = 26 см³/об 032 = 33 см³/об Типоразмер 2 040 = 42 см³/об 050 = 51 см³/об 063 = 63 см³/об Типоразмер 3 080 = 80 см³/об 100 = 100 см³/об 120 = 123 см³/об
Тип регулятора	PC – регулятор давления (стандарт) PCX – регулятор с устройством контроля давления
Направление вращения	по часовой стрелке (вид со стороны вала)
Крепёжный фланец	5 = монтажный фланец c четырьмя болтами по ISO 3019/2 9 = четыре отверстия прямоугольного типа GR2 (доступно для RV1P-016)
Тип вала	5 = цилиндрический вал (не поставляется с монтажным фланцем типа 9) 7 = конический вал (недоступно для RV1P-016)
Опции	Положение насоса для сдвоенных насосов: F = переднее. Пропустить для одиночных насосов.
Уплотнения	N = уплотнения NBR для минеральных масел (стандарт) V = VITON для специальных жидкостей
Номер серии	(от 10 до 19 — габаритные и монтажные размеры остаются неизменными)
Гидравлические присоединения	RV1P-016, 020, 025 и 032: B = резьбовые порты BSP RV1P-040, 050, 063, 080, 100 и 120: S = всасывающий/нагнетательный фланцы SAE 3000 с метрическими болтами; дренажный порт с резьбой BSP
Примечание	Внутри стандартных одинарных насосов нет проходного вала.

Размер насоса	016	020	025	032	040	050	063	080	100	120
Геометрический рабочий объём, см³/об	16	20	25	32	40	50	63	80	100	120
Фактический рабочий объём (+≈3%), см³/об	17	21	26	33	42	51	63	80	100	123
Максимальный расход при 1500 об/мин, л/мин	25.5	31.5	39.0	49.5	63.0	76.5	94.5	120	150	184.5
Максимальное рабочее давление, бар	250							210
Диапазон регулировки давления, бар	20 ÷ 250			40 ÷ 250				40 ÷ 210
Максимально допустимое давление в дренажном канале, бар	1
Диапазон частоты вращения, об/мин	800 ÷ 1800				800 ÷ 1500
Направление вращения	По часовой стрелке (со стороны вала)
Допустимые нагрузки на вал	Радиальные и осевые нагрузки не допускаются
Максимальный крутящий момент на валу, Н·м	130	250			586			900
Масса (RV1P + PC), кг	16.5	18.5			43.7			57.2

Параметр	Значение
Диапазон температуры окружающей среды, °C	−20 / +50
Диапазон температуры рабочей жидкости, °C	+15 / +60
Рекомендуемая вязкость рабочей жидкости, cSt	22 ÷ 68
Диапазон вязкости рабочей жидкости	см. п. 2.2
Допустимая степень загрязнения рабочей жидкости	см. п. 2.3
