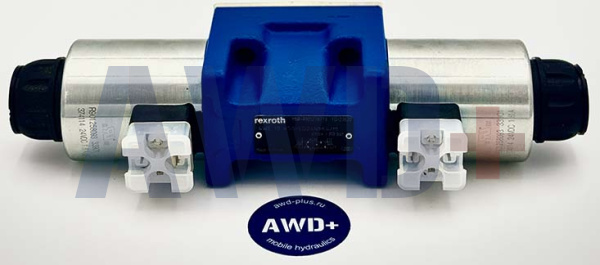

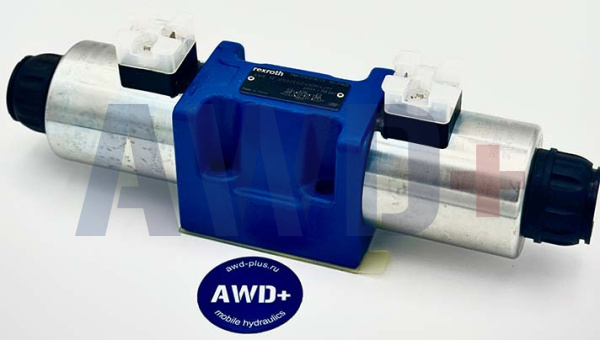

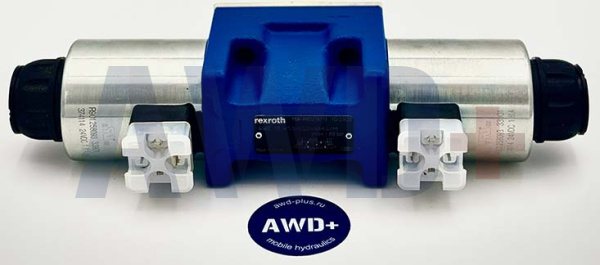

Гидрораспределитель Bosch Rexroth 4WE10W50/EG24N9K4/M | R901278773
Электромагнитный гидрораспределитель серии WE10 производства Bosch Rexroth (Германия) с прямым управлением золотником. Типоразмер NG10 — следующая ступень мощности после NG6 — позволяет работать со значительно большими расходами при тех же рабочих давлениях, оставаясь в классе прямоуправляемых клапанов без пилотной ступени.
Схема и конструкция
Клапан выполнен по схеме 4/3 с символом золотника W и пружинным центрированием. Символ W — функциональный аналог символа Q для размера 10: в нейтральном положении порт P заблокирован, рабочие порты A и B соединены со сливом T. Исполнительный орган разгружается в бак при отсутствии управляющего сигнала — безопасное поведение при аварийном обесточивании.
При подаче сигнала на соленоид «a» — путь P→A и B→T; на соленоид «b» — P→B и A→T. Пружины обеспечивают надёжный возврат в нейтраль W после снятия управляющего сигнала.
Серийная серия 5X (50) — актуальная версия с улучшенными характеристиками переключения. Суффикс /Mозначает центральное электрическое подключение через кабельный ввод в крышке соленоида с индикатором состояния — предпочтительный вариант при жёстком монтаже жгутов и ограниченном пространстве для подключения.
Электрическая часть
Два мокрых соленоида постоянного тока 24 В DC высокомощного исполнения (High-Power). Увеличенная сила соленоида обеспечивает надёжное переключение при давлениях до 350 бар и расходах до 150 л/мин. Якорь погружён в масло — длительный ресурс, демпфирование ударных нагрузок при переключении. Катушка съёмная, поворачивается на 90°, заменяется без демонтажа клапана. Подключение /M — центральный разъём в крышке с индикатором LED. Утопленный ручной дублёр (N9).
Технические характеристики
|
Параметр
|
Значение
|
|
Артикул (Material No.)
|
R901278773
|
|
Типоразмер
|
NG10 (Size 10)
|
|
Схема управления
|
4/3, символ W
|
|
Нейтральное положение
|
P заблокирован, A и B соединены с T
|
|
Напряжение питания
|
24 В DC
|
|
Макс. рабочее давление
|
350 бар
|
|
Макс. расход (DC)
|
150 л/мин
|
|
Серия компонентов
|
5X (50)
|
|
Монтажный стандарт
|
ISO 4401-05-04-0-05 / NFPA D05
|
|
Электрическое подключение
|
/M — центральное (кабельный ввод в крышке)
|
|
Ручное управление
|
Утопленный дублёр (N9)
|
|
Уплотнения
|
NBR
|
|
Производство
|
Германия
|
Ключевые отличия от WE6 и преимущества
Типоразмер NG10 предоставляет почти двукратный прирост пропускной способности (150 vs 80 л/мин) при сохранении прямого управления без пилотной ступени. Это устраняет зависимость от минимального управляющего давления, упрощает схему и снижает время реакции. Монтаж — плитный по стандарту ISO 4401-05-04-0-05 / NFPA D05 (NG10 не взаимозаменяем с NG6 по размерам присоединения). Клапан соответствует CE, одобрен UL/CSA.
Символ W с разгрузкой рабочих линий в нейтрали применяется в крупных прессах, гидравлических испытательных стендах, литьевых машинах и других установках высокой производительности, где требуется fail-safe разгрузка при останове. Рабочие жидкости: HL, HLP, HLPD, HVLP, HVLPD, HFC.
Оригинальная продукция Bosch Rexroth.
