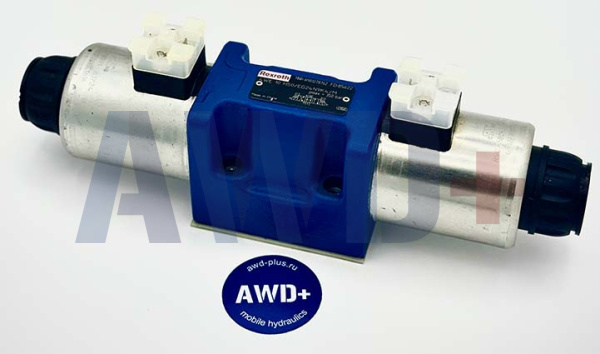

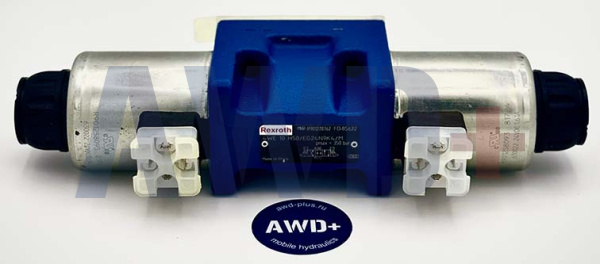

Гидрораспределитель Bosch Rexroth 4WE10H50/EG24N9K4/M | R901278762
Электромагнитный гидрораспределитель серии WE10 производства Bosch Rexroth (Германия) с прямым управлением золотником. Типоразмер NG10 — высокопроизводительное исполнение для систем с повышенными расходами. Символ H обеспечивает специфическое поведение центра, востребованное в задачах регенеративного управления.
Схема и конструкция
Клапан выполнен по схеме 4/3 с символом золотника H и пружинным центрированием. Символ H отличается особым нейтральным положением: порт A соединён с P, а порт B — со сливом T. Это означает, что при отсутствии управляющего сигнала жидкость со стороны штока гидроцилиндра (порт A) подаётся обратно на насосную линию P — реализуется регенеративная схема подпитки. Данное техническое решение существенно увеличивает скорость перемещения поршня без увеличения производительности насоса.
При подаче сигнала на соленоид «a» — стандартный путь P→A и B→T; на соленоид «b» — P→B и A→T. Серия 5X (50). Суффикс /M — центральное кабельное подключение в крышке соленоида.
Электрическая часть
Два высокомощных мокрых соленоида 24 В DC. Конструкция wet-pin обеспечивает демпфирование ударов и максимальный ресурс без технического обслуживания. Катушка поворотная (90°), съёмная без вскрытия гидравлической полости. Подключение /M — центральный кабельный ввод. Утопленный ручной дублёр (N9).
Технические характеристики
|
Параметр
|
Значение
|
|
Артикул (Material No.)
|
R901278762
|
|
Типоразмер
|
NG10 (Size 10)
|
|
Схема управления
|
4/3, символ H
|
|
Нейтральное положение
|
A соединён с P, B соединён с T (регенерация)
|
|
Напряжение питания
|
24 В DC
|
|
Макс. рабочее давление
|
350 бар
|
|
Макс. расход (DC)
|
150 л/мин
|
|
Серия компонентов
|
5X (50)
|
|
Монтажный стандарт
|
ISO 4401-05-04-0-05 / NFPA D05
|
|
Электрическое подключение
|
/M — центральное (кабельный ввод)
|
|
Ручное управление
|
Утопленный дублёр (N9)
|
|
Уплотнения
|
NBR
|
|
Производство
|
Германия
|
Преимущества и применение
Символ H применяется в регенеративных гидравлических схемах, где требуется максимальная скорость перемещения поршня без увеличения производительности насоса. В нейтрали жидкость со стороны штока непрерывно подаётся в напорную линию, что повышает КПД системы. Типовые применения: быстродействующие прессы, горизонтально-расточные станки, испытательные стенды, инжекционные литьевые машины с быстрым подводом. Монтаж плитный ISO 4401-05 / NG10.
Рабочие жидкости: HL, HLP, HLPD, HVLP, HVLPD, HFC.
Оригинальная продукция Bosch Rexroth.
