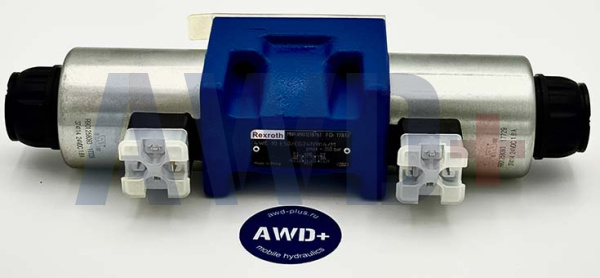

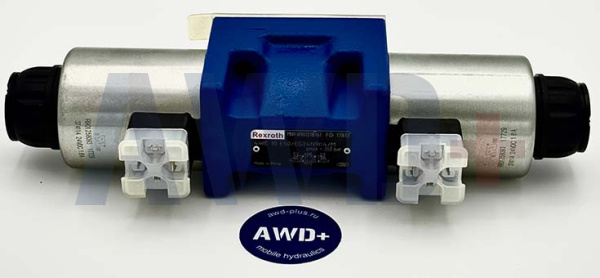

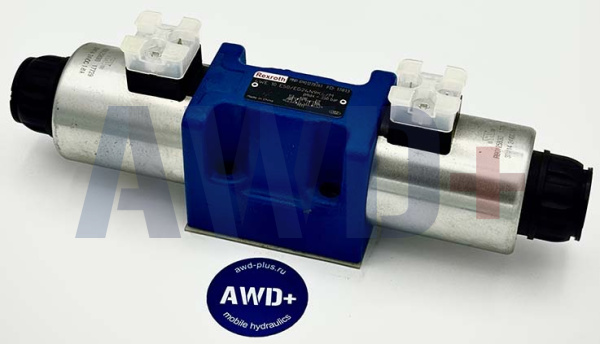

Гидрораспределитель Bosch Rexroth 4WE10E50/EG24N9K4/M | R901278761
Электромагнитный гидрораспределитель серии WE10 производства Bosch Rexroth (Германия) с прямым управлением золотником. Типоразмер NG10 обеспечивает значительно больший расход по сравнению с NG6 при сохранении прямого управления без пилотной ступени — оптимальный выбор для высокопроизводительных гидросистем с расходами до 150 л/мин.
Схема и конструкция
Клапан выполнен по схеме 4/3 с символом золотника E и пружинным центрированием. Символ E — наиболее распространённая и универсальная конфигурация с закрытым нейтральным положением: все четыре порта (P, A, B, T) заблокированы в нейтрали. При отсутствии управляющего сигнала жидкость не перетекает ни в одном направлении, а исполнительный орган надёжно фиксируется в занятом положении.
При подаче сигнала на соленоид «a» открывается путь P→A и B→T; при подаче на соленоид «b» — P→B и A→T. После снятия сигнала пружины возвращают золотник в нейтраль E (все заблокированы). Обозначение 50— серия компонентов (5X, диапазон 50–59, актуальная версия с неизменными присоединительными размерами). Суффикс /M — центральное электрическое подключение через кабельный ввод в крышке соленоида с индикатором состояния LED.
Электрическая часть
Два высокомощных мокрых (wet-pin) соленоида постоянного тока 24 В DC. Увеличенная сила соленоида NG10 обеспечивает надёжное переключение золотника при давлениях до 350 бар и расходах до 150 л/мин. Якорь погружён в масло — охлаждение, демпфирование, длительный ресурс. Катушка съёмная, поворачивается на 90°, заменяется без вскрытия гидравлической полости и демонтажа клапана.
Подключение /M — центральный кабельный ввод в крышке соленоида с встроенным индикатором LED. Данное исполнение предпочтительно при жёстком монтаже жгутов, ограниченном боковом пространстве или при необходимости унификации подключений в крупных гидравлических панелях. Утопленный ручной дублёр (N9) для управления без подачи напряжения.
Ключевые преимущества NG10 перед NG6
Прямое управление (без пилотной ступени) при типоразмере NG10 — принципиальное конкурентное преимущество: нет зависимости от минимального управляющего давления, мгновенная реакция, упрощённая схема, меньшее число компонентов. Расход до 150 л/мин против 80 л/мин у NG6 позволяет управлять гидроцилиндрами большого диаметра и высокоскоростными приводами без пилотируемого распределителя.
Технические характеристики
|
Параметр
|
Значение
|
|
Артикул (Material No.)
|
R901278761
|
|
Типоразмер
|
NG10 (Size 10)
|
|
Схема управления
|
4/3, символ E
|
|
Нейтральное положение
|
Закрытый центр — все порты заблокированы
|
|
Напряжение питания
|
24 В DC
|
|
Макс. рабочее давление
|
350 бар
|
|
Макс. расход (DC)
|
150 л/мин
|
|
Серия компонентов
|
5X (50)
|
|
Монтажный стандарт
|
ISO 4401-05-04-0-05 / NFPA D05
|
|
Электрическое подключение
|
/M — центральный кабельный ввод с LED
|
|
Ручное управление
|
Утопленный дублёр (N9)
|
|
Уплотнения
|
NBR
|
|
Вес
|
~5,4 кг
|
|
Сертификаты
|
CE, UL/CSA
|
|
Производство
|
Германия
|
Применение
Символ E с закрытым нейтралем и типоразмер NG10 применяются в высокопроизводительных промышленных гидросистемах: крупные металлообрабатывающие станки (горизонтально-расточные, фрезерные с гидроподачей), гидравлические прессы большого усилия, литьевые машины с быстрым подводом, испытательные стенды, подъёмное и транспортное оборудование. Закрытый нейтраль обеспечивает надёжную фиксацию позиции при остановке цикла без дрейфа под нагрузкой.
Монтаж плитный ISO 4401-05 / NG10 (не взаимозаменяем с NG6). Рабочие жидкости: HL, HLP, HLPD, HVLP, HVLPD, HFC.
Оригинальная продукция Bosch Rexroth.
