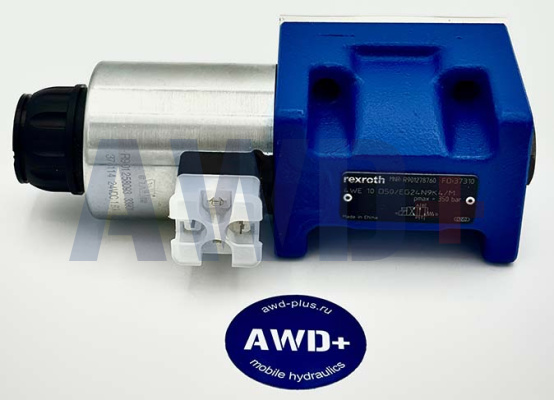

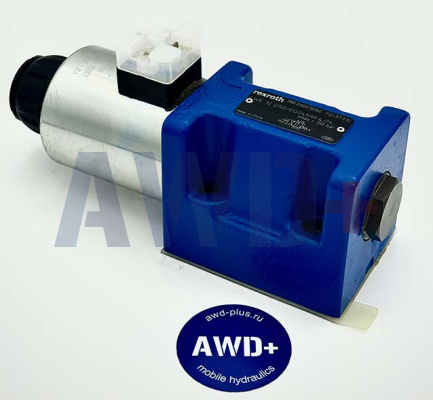

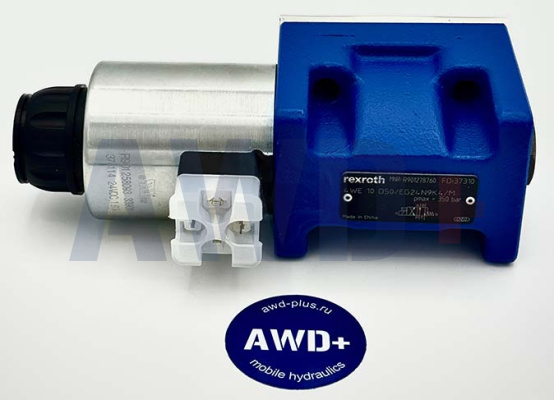

Гидрораспределитель Bosch Rexroth 4WE10D50/EG24N9K4/M | R901278760
Электромагнитный гидрораспределитель серии WE10 производства Bosch Rexroth (Германия) с прямым управлением золотником. Типоразмер NG10, схема 4/2, символ D — двухпозиционный клапан с высокомощным соленоидом EG. Оптимален для реверсивных приводов с повышенными расходами до 150 л/мин при давлениях до 350 бар.
Схема и конструкция
Клапан выполнен по схеме 4/2 с символом золотника D. Два рабочих положения, нейтраль отсутствует. Положение «a» (соленоид a): P→A и B→T. Положение «b» (соленоид b): P→B и A→T. После обесточивания обоих соленоидов золотник фиксируется в последнем переключённом положении — отсутствие пружинного центра делает каждое из двух положений рабочим.
Серия 5X (50) — актуальная версия NG10. Суффикс /M — центральный кабельный ввод в крышке соленоида с LED-индикатором состояния. Прямое управление без пилотной ступени — мгновенная реакция, нет зависимости от минимального управляющего давления.
Соленоид EG — высокомощное исполнение
Соленоид EG (High Performance / High Power) обеспечивает максимальные характеристики для типоразмера NG10: рабочее давление до 350 бар, расход до 150 л/мин. Мокрый wet-pin соленоид 24 В DC — якорь погружён в масло для охлаждения и демпфирования переключений. Катушка съёмная, поворотная на 90°, заменяется без демонтажа клапана с монтажной плиты. Утопленный ручной дублёр (N9).
Технические характеристики
|
Параметр
|
Значение
|
|
Артикул (Material No.)
|
R901278760
|
|
Типоразмер
|
NG10 (Size 10)
|
|
Схема управления
|
4/2, символ D
|
|
Рабочие положения
|
Два — нейтраль отсутствует
|
|
Тип соленоида
|
EG — высокомощный (High Performance)
|
|
Напряжение питания
|
24 В DC
|
|
Макс. рабочее давление (P, A, B)
|
350 бар
|
|
Макс. давление (порт T)
|
210 бар
|
|
Макс. расход
|
150 л/мин
|
|
Серия компонентов
|
5X (50)
|
|
Монтажный стандарт
|
ISO 4401-05-04-0-05 / NFPA D05
|
|
Электрическое подключение
|
/M — центральный кабельный ввод с LED
|
|
Ручное управление
|
Утопленный дублёр (N9)
|
|
Уплотнения
|
NBR
|
|
Вес (2 соленоида)
|
~5,4 кг
|
|
Сертификаты
|
CE, UL/CSA
|
|
Производство
|
Германия
|
Сравнение с 4WE10D52/HG24N9K4/M (R901391200)
Оба клапана — NG10, 4/2, символ D, 24 В DC, /M, серия 5X. Ключевое отличие: EG (данный клапан R901278760): 350 бар, 150 л/мин; HG (R901391200): 315 бар, 135 л/мин. EG-версия предпочтительна для систем с давлением 315–350 бар. Монтажные размеры и присоединение /M идентичны — взаимозаменяемы при соответствии рабочего давления.
Особенности эксплуатации и применение
Схема 4/2 без нейтрали: при потере питания обоих соленоидов положение золотника не определено(остаётся в последнем). При проектировании систем безопасности необходимо предусмотреть независимые схемные решения для аварийной остановки (разгрузочные клапаны, управляемые обратные клапаны Z2S, резервное питание одного соленоида).
Применение: реверсивные гидромоторы и гидроцилиндры в металлообрабатывающих станках, прессах, испытательных стендах, промышленных манипуляторах. Расход 150 л/мин и давление 350 бар покрывают подавляющее большинство промышленных задач NG10. Рабочие жидкости: HL, HLP, HLPD, HVLP, HVLPD, HFC.
Оригинальная продукция Bosch Rexroth
