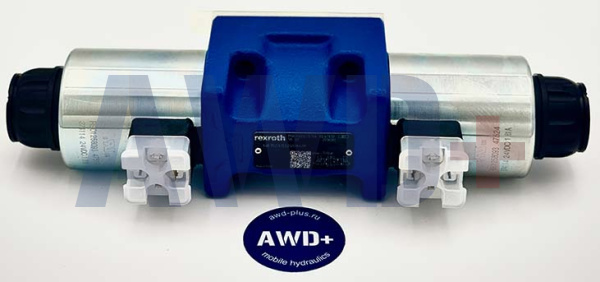

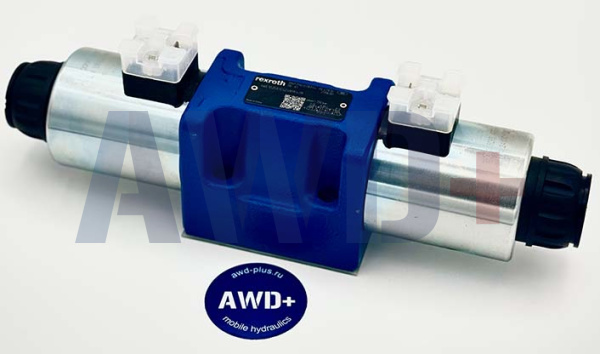

Гидрораспределитель Bosch Rexroth 4WE10J5X/EG24N9K4/M | R901278744
Электромагнитный гидрораспределитель серии WE10 производства Bosch Rexroth (Германия) с прямым управлением золотником. Типоразмер NG10 обеспечивает значительно больший расход по сравнению с NG6 при сохранении высокого рабочего давления и прямого управления без пилотной ступени — оптимальный выбор для высокопроизводительных гидросистем.
Схема и конструкция
Клапан выполнен по схеме 4/3 с символом золотника J и пружинным центрированием. Символ J — в нейтральном положении все четыре порта (P, A, B, T) соединены между собой. Это открытый центр: давление в системе сбрасывается на слив, исполнительный орган разгружается, насос работает в режиме свободной циркуляции с минимальным противодавлением. Данная конфигурация идеальна для систем с насосами постоянной подачи — вместо перегрева или сброса через предохранительный клапан жидкость циркулирует по малому кругу.
При подаче сигнала на соленоид «a» — путь P→A и B→T; на соленоид «b» — P→B и A→T. После снятия сигнала пружины возвращают золотник в нейтраль J с открытым центром. Серия 5X (50) — актуальная версия. Суффикс /M — центральное подключение через кабельный ввод в крышке.
Электрическая часть
Два высокомощных мокрых соленоида 24 В DC. Якорь погружён в масло — демпфирование, длительный ресурс, отсутствие износа. Катушка съёмная, поворачивается на 90°, заменяется без демонтажа клапана. Подключение /M — центральный кабельный ввод в крышке с индикатором. Утопленный ручной дублёр (N9) для ручного управления.
Технические характеристики
|
Параметр
|
Значение
|
|
Артикул (Material No.)
|
R901278744
|
|
Типоразмер
|
NG10 (Size 10)
|
|
Схема управления
|
4/3, символ J
|
|
Нейтральное положение
|
Открытый центр — все порты соединены
|
|
Напряжение питания
|
24 В DC
|
|
Макс. рабочее давление
|
350 бар
|
|
Макс. расход (DC)
|
150 л/мин
|
|
Серия компонентов
|
5X (50)
|
|
Монтажный стандарт
|
ISO 4401-05-04-0-05 / NFPA D05
|
|
Электрическое подключение
|
/M — центральное (кабельный ввод)
|
|
Ручное управление
|
Утопленный дублёр (N9)
|
|
Уплотнения
|
NBR
|
|
Вес
|
~5,4 кг
|
|
Производство
|
Германия
|
Преимущества и применение
Символ J с открытым центром применяется в системах с насосами постоянной подачи, где в паузах между рабочими ходами необходима разгрузка насоса без использования дополнительного разгрузочного клапана. Типовые применения: крупные металлообрабатывающие станки, гидравлические подъёмники и манипуляторы, промышленные прессы. Плитный монтаж ISO 4401-05 / NG10. CE, UL/CSA.
Рабочие жидкости: HL, HLP, HLPD, HVLP, HVLPD, HFC.
Оригинальная продукция Bosch Rexroth
