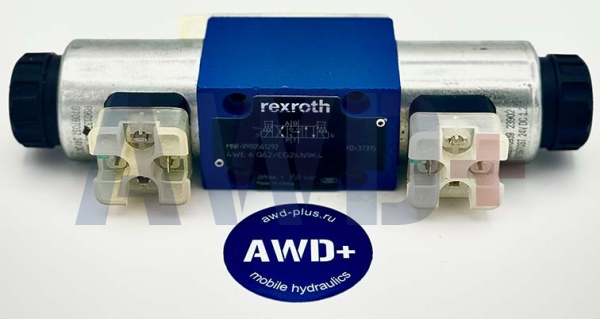

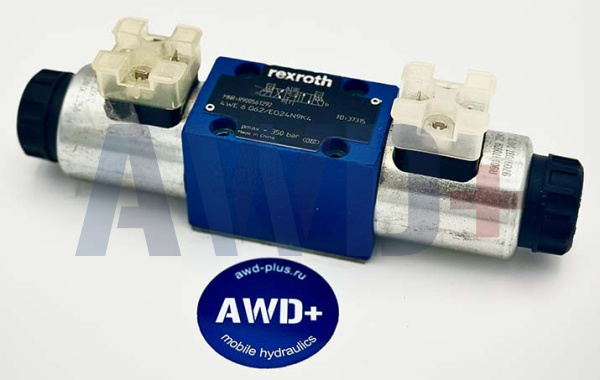

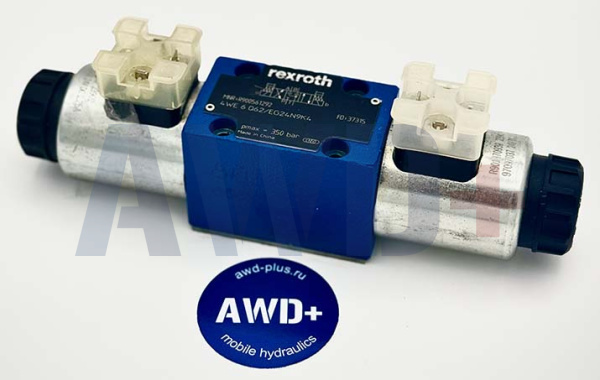

Гидрораспределитель Bosch Rexroth 4WE6Q62/EG24N9K4 | R900561292
Электромагнитный гидрораспределитель серии WE6 производства Bosch Rexroth (Германия) с прямым управлением золотником. Применяется в гидросистемах, где при аварийном обесточивании или остановке цикла требуется безопасный сброс давления в исполнительных органах.
Схема и конструкция
Клапан выполнен по схеме 4/3 с символом золотника Q и пружинным центрированием. Отличительная особенность символа Q — специфическое нейтральное положение: порт P заблокирован, а рабочие порты A и B соединены со сливом T. Это означает, что при отсутствии управляющего сигнала насос защищён от нагрузки (нет давления на исполнительный орган), а гидроцилиндр или гидромотор разгружается в бак — безопасное положение при аварийной остановке.
При подаче сигнала на соленоид «a» — путь P→A и B→T; на соленоид «b» — P→B и A→T. После снятия сигнала пружины возвращают золотник в нейтраль Q с разгрузкой рабочих линий.
Электрическая часть
Два мокрых соленоида постоянного тока 24 В DC. Якорь погружён в масло — длительный ресурс, демпфирование, отсутствие износа сухого трения. Катушка съёмная, поворачивается на 90°, заменяется без демонтажа клапана. Разъём DIN EN 175301-803, IP 65. Утопленный ручной дублёр (N9) для управления без тока.
Технические характеристики
|
Параметр
|
Значение
|
|
Артикул (Material No.)
|
R900561292
|
|
Типоразмер
|
NG6 (Size 6)
|
|
Схема управления
|
4/3, символ Q
|
|
Нейтральное положение
|
P заблокирован, A и B соединены с T
|
|
Напряжение питания
|
24 В DC
|
|
Макс. рабочее давление
|
350 бар
|
|
Макс. расход (DC)
|
80 л/мин
|
|
Монтажный стандарт
|
ISO 4401-03-02-0-05 / NFPA D03
|
|
Электрическое подключение
|
DIN EN 175301-803 (K4)
|
|
Ручное управление
|
Утопленный дублёр (N9)
|
|
Уплотнения
|
NBR
|
|
Вес
|
~2,0 кг
|
|
Производство
|
Германия
|
Преимущества и применение
Символ Q применяется в системах безопасности и машинах с требованиями к fail-safe поведению: при потере питания или аварийном стопе исполнительный орган автоматически обесточивается гидравлически. Типовые применения — гидравлические прессы с требованием разгрузки, зажимные системы с принудительным освобождением, регулировочные приводы. Монтаж плитный ISO 4401 / NG6. Соответствует CE.
Рабочие жидкости: HL, HLP, HLPD, HVLP, HVLPD, HFC. Уплотнения NBR.
Оригинальная продукция Bosch Rexroth.
