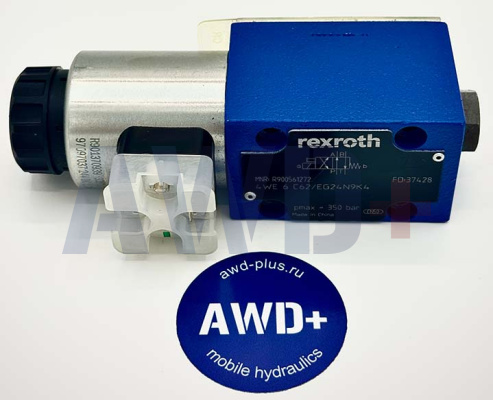

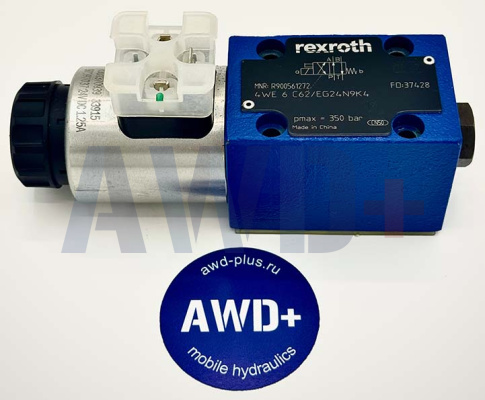

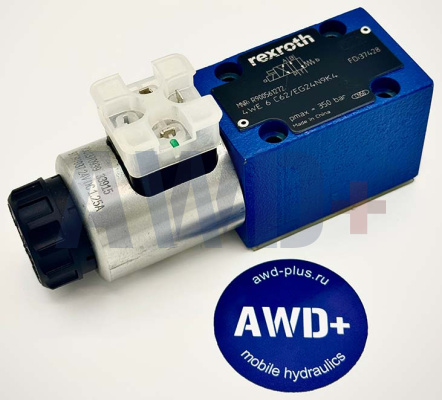

Гидрораспределитель Bosch Rexroth 4WE 6 C62/EG24N9K4 | Арт. R900561272
Золотниковый гидрораспределитель серии WE6 с двумя соленоидами и схемой переключения C — решение для двухпозиционных систем, где требуется надёжное переключение потока между двумя фиксированными положениями без пружинного возврата в среднюю позицию.
Технические характеристики
- Артикул: R900561272
- Тип клапана: золотниковый распределитель с прямым электромагнитным управлением
- Монтажный стандарт: CETOP 3 (NG6, ISO 4401-03-02-0-05)
- Схема переключения: 4/2, символ C (P→A/B→T в одном положении; P→B/A→T в другом)
- Напряжение питания соленоида: 24 В постоянного тока (DC)
- Максимальное рабочее давление: 350 бар
- Максимальный расход: 80 л/мин (DC) / 60 л/мин (AC)
- Вязкость рабочей жидкости: 2,8–500 мм²/с
- Возврат золотника: пружинный (spring return) — в одно из двух рабочих положений
- Ручное аварийное управление: есть (скрытый тип, стандартное исполнение)
- Разъём соленоида: DIN EN 175 301-803, 3-полюсный (без ответной части)
- Степень защиты: IP65, исполнение с мокрым якорем (wet pin)
- Серия: 6X / 62
- Уплотнения: NBR
Описание и принцип работы
Распределитель 4WE 6 C62/EG24N9K4 — двухпозиционный клапан с двумя соленоидами. Символ C означает, что клапан не имеет нейтрального среднего положения: золотник всегда находится в одном из двух рабочих положений. В исходном состоянии (соленоид «a» активен или пружина возвращает в положение «a») P соединяется с A, B соединяется с T. При включении соленоида «b» золотник переключается: P соединяется с B, A соединяется с T.
Такая схема обеспечивает чёткое двухпозиционное управление без промежуточных состояний. Доступна также версия с фиксатором (OF) для экономии электроэнергии — золотник удерживается в последнем включённом положении без постоянной подачи тока.
Расшифровка артикула 4WE 6 C62/EG24N9K4
- 4WE — четырёхлинейный электромагнитный золотниковый распределитель
- 6 — типоразмер NG6 (CETOP 3)
- C — схема переключения: два рабочих положения, без нейтрали
- 62 — серия исполнения
- E — электромагнитное управление
- G — постоянный ток (DC)
- 24 — напряжение 24 В
- N9 — степень защиты IP65, мокрый якорь (wet pin)
- K4 — класс катушки, без разъёма в комплекте
Область применения
Схема C идеальна для двухпозиционного управления гидроприводами без промежуточных состояний:
- реверс гидромоторов (изменение направления вращения)
- управление двусторонними гидроцилиндрами без режима удержания
- переключение потока в многоконтурных гидравлических системах
- металлообрабатывающие станки с циклическим реверсом подачи
- конвейерные системы и сортировочное оборудование
- промывочные и испытательные стенды
Преимущества
Bosch Rexroth — признанный мировой лидер в гидравлике. Клапаны серии WE6 обеспечивают ресурс свыше 10 миллионов циклов. Стандартный фланец CETOP 3 гарантирует взаимозаменяемость. Съёмная катушка с поворотом на 90° упрощает монтаж. Высокомощный соленоид wet pin обеспечивает стабильную работу при температурных перепадах.
Монтаж и совместимость
Монтируется на стандартную гидроплиту CETOP 3 (NG6) по ISO 4401-03-02-0-05. Допускается горизонтальный и вертикальный монтаж. Рабочая жидкость — минеральное масло HL, HLP, HLPD, HVLP, HVLPD, HFC. Ответная часть разъёма DIN EN 175 301-803 заказывается отдельно.
Уточняйте наличие на складе и сроки поставки у наших менеджеров. Оптовые цены — от 5 единиц.
