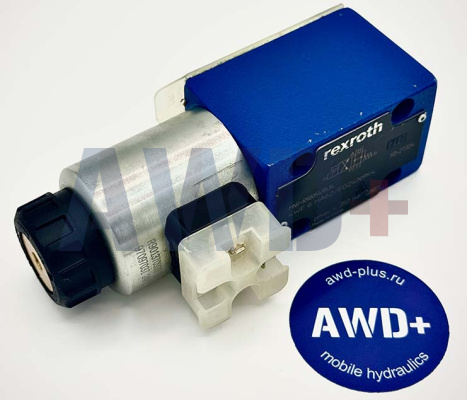

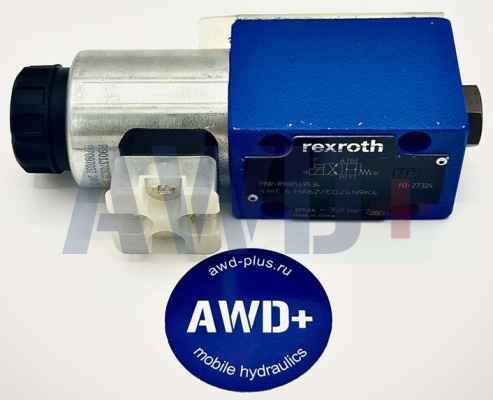

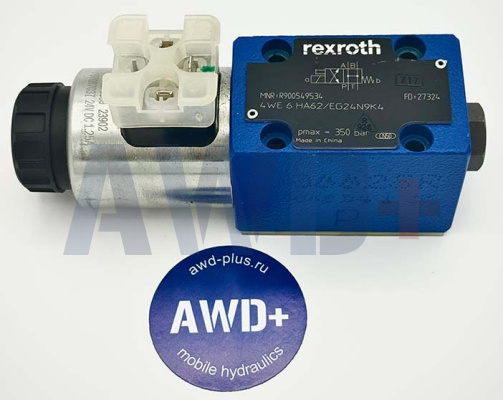

Гидрораспределитель Bosch Rexroth 4WE 6 HA62/EG24N9K4 | Арт. R900549534
Золотниковый гидрораспределитель серии WE6 с электромагнитным управлением и схемой переключения HA — специализированное решение для гидравлических систем, где необходима плавная разгрузка при нейтральном положении золотника с одновременным соединением рабочих портов с линией слива.
Технические характеристики
- Артикул: R900549534
- Тип клапана: золотниковый распределитель с прямым электромагнитным управлением
- Монтажный стандарт: CETOP 3 (NG6, ISO 4401-03-02-0-05)
- Схема переключения: 4/3, символ HA (нейтраль: P заблокирован, A и B соединены с T)
- Напряжение питания соленоида: 24 В постоянного тока (DC)
- Максимальное рабочее давление: 350 бар
- Максимальный расход: 80 л/мин (DC) / 60 л/мин (AC)
- Вязкость рабочей жидкости: 2,8–500 мм²/с
- Возврат золотника: пружинный с двух сторон (spring-centred)
- Ручное аварийное управление: есть (скрытый тип, стандартное исполнение)
- Разъём соленоида: DIN EN 175 301-803, 3-полюсный (без ответной части в комплекте)
- Степень защиты: IP65, исполнение с мокрым якорем (wet pin)
- Серия: 6X / 62
- Уплотнения: NBR
Описание и принцип работы
Распределитель 4WE 6 HA62/EG24N9K4 — трёхпозиционный клапан с двумя соленоидами и пружинным центрированием. Символ HA определяет особую конфигурацию нейтрального положения: порт P заблокирован (насос не разгружается на бак), а рабочие порты A и B соединены с линией слива T. Это позволяет приводу свободно перемещаться под действием внешней нагрузки при обесточенном клапане, что критически важно для систем с дифференциальными цилиндрами и приводами с противодавлением.
При подаче напряжения на соленоид «a» открывается канал P→A и B→T. При подаче напряжения на соленоид «b» — P→B и A→T. После снятия напряжения пружины возвращают золотник в нейтраль.
Исполнение с мокрым якорем обеспечивает надёжную работу в условиях вибрации, промышленного загрязнения и перепадов температур.
Расшифровка артикула 4WE 6 HA62/EG24N9K4
- 4WE — четырёхлинейный электромагнитный золотниковый распределитель
- 6 — типоразмер NG6 (CETOP 3)
- HA — схема переключения: нейтраль P заблокирован, A и B→T
- 62 — серия исполнения
- E — электромагнитное управление
- G — постоянный ток (DC)
- 24 — напряжение 24 В
- N9 — степень защиты IP65, мокрый якорь (wet pin)
- K4 — класс катушки, без разъёма в комплекте
Область применения
Конфигурация HA особенно востребована там, где при остановке привода требуется свободный слив из рабочих камер:
- гидравлические прессы с гравитационным опусканием ползуна
- системы противодавления в гидроцилиндрах
- гидравлические испытательные стенды
- подъёмно-транспортное оборудование
- металлообрабатывающие станки с плавающим режимом подачи
- специальное промышленное оборудование с дифференциальными цилиндрами
Преимущества
Bosch Rexroth — мировой лидер в области гидравлики и приводной техники. Клапаны серии WE6 являются отраслевым стандартом на протяжении десятилетий. Стандартный фланец CETOP 3 обеспечивает полную взаимозаменяемость без переделки гидроплиты. Катушку соленоида можно поворачивать на 90° для удобства подключения. Ресурс — свыше 10 миллионов циклов переключения.
Монтаж и совместимость
Монтируется на стандартную гидроплиту CETOP 3 (NG6) по ISO 4401-03-02-0-05. Допускается горизонтальный и вертикальный монтаж. Рабочая жидкость — минеральное масло HLP, HM. Ответная часть разъёма DIN EN 175 301-803 заказывается отдельно.
Уточняйте наличие на складе и сроки поставки у наших менеджеров. Оптовые цены — от 5 единиц.
