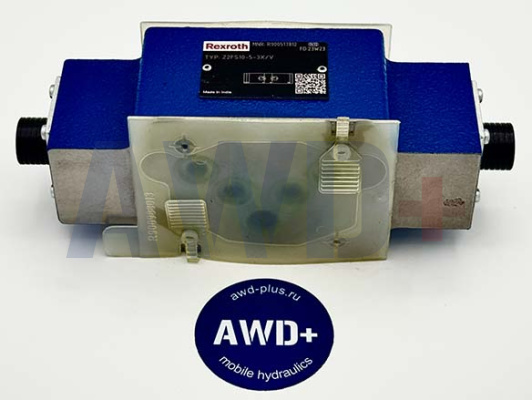

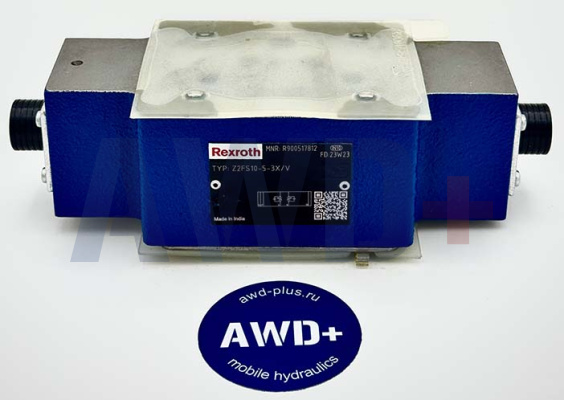

R900517812 Z2FS 10-5-3X/V

Клапан дроссельный двойной Bosch Rexroth Z2FS10-5-3X/V | R900517812

Двойной дроссель с обратным клапаном серии Z2FS10 производства Bosch Rexroth (Германия) плитного исполнения (сэндвич-плита). Типоразмер NG10 — предназначен для работы в высокопроизводительных гидросистемах с расходами до 160 л/мин, в паре с распределителями NG10. Обеспечивает независимое регулирование скорости исполнительного органа в двух рабочих каналах с возможностью схемы meter-in или meter-out.

Принцип работы и конструкция

Z2FS10 — двойной дроссель с обратным клапаном симметричной конструкции в корпусе сэндвич-плиты. В каждом из каналов A и B расположены два дросселирующих элемента, симметрично ориентированных друг к другу: регулируемый дроссельный золотник (3.1 и 3.2) ограничивает поток в одном направлении, а пружинно-нагруженный обратный клапан обеспечивает свободный обратный проток в противоположном.

Принцип работы на примере канала A (дросселирование на подаче): жидкость поступает из A1 через дросселирующую щель — образованную управляющей кромкой (2) и дроссельным золотником (3.1) — в полость A2 исполнительного органа. Положение золотника (3.1) задаётся шпинделем (4) со шкалой. Одновременно давление из A1 передаётся на поршневую сторону (6), что совместно с пружиной удерживает золотник в заданной позиции дросселирования. Обратный поток из A2 перемещает золотник (3.2) против пружины (7) и открывает путь для свободного протока как обратный клапан.

Обозначение -5 — стандартный типоразмер дросселирующего элемента для NG10. Серия 3X — актуальная версия (30–39). Суффикс /V — уплотнения FKM (Viton) — обеспечивают химическую стойкость к широкому спектру рабочих жидкостей, включая синтетические и экологически безопасные.

Режимы монтажа и применения

В зависимости от ориентации монтажа дроссельный эффект реализуется в разных режимах:

• Meter-in (дросселирование на подаче): клапан монтируется между распределителем и монтажной плитой для ограничения скорости подачи жидкости к исполнительному органу.

• Meter-out (дросселирование на сливе): клапан монтируется аналогично, но дросселирует обратный поток от актуатора — предпочтительно для цилиндров с нагрузкой, направленной «вдогонку» поршню (тяговая нагрузка), обеспечивая стабильную скорость при переменной нагрузке.

• Регулировка времени переключения: при установке между пилотным и основным клапаном дроссель ограничивает поток управляющего масла и замедляет переключение основного золотника — для плавного, без гидроудара, реверса.

Настройка и удобство обслуживания

Регулировка каждого канала (A и B) производится независимо шпинделем с внутренним шестигранником и шкалой. Шкала обеспечивает воспроизводимую настройку без измерительных приборов. Настройки каналов A и B полностью независимы — можно задать разные скорости подвода и отвода исполнительного органа. Антикоррозионное защитное покрытие корпуса.

Технические характеристики

Отличие от Z2FS6-2-46/2QV (R900481624)

Z2FS10-5-3X/V — типоразмер NG10, расход до 160 л/мин, давление 315 бар, регулировка шпинделем с внутренним шестигранником. Z2FS6-2-46/2QV — типоразмер NG6, расход до 80 л/мин, давление 350 бар, регулировка маховиком со шкалой. Монтажные размеры не совпадают — клапаны не взаимозаменяемы. FKM уплотнения обоих исполнений совместимы с синтетическими и экологически безопасными жидкостями.

Рабочие жидкости: HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR.
