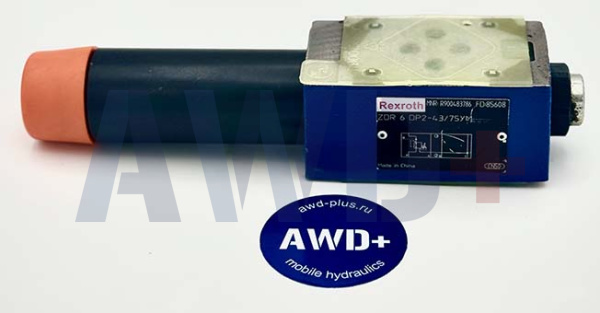

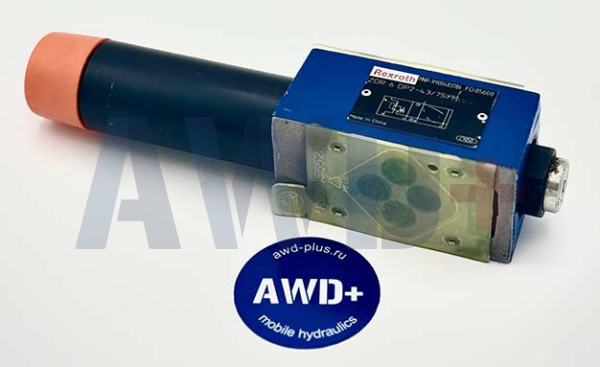

Клапан редукционный Bosch Rexroth ZDR6DP2-43/75YM | R900483786
Гидравлический редукционный клапан серии ZDR6 производства Bosch Rexroth (Германия) плитного исполнения с промежуточной плитой. Предназначен для поддержания постоянного пониженного давления во вторичном контуре гидросистемы независимо от колебаний давления в первичном контуре.
Принцип работы и конструкция
ZDR6DP2 — клапан прямого действия, редуцирующий давление в канале A до заданного значения. Золотник клапана в нормальном состоянии открыт: жидкость свободно протекает из входного канала (первичное давление) в выходной канал A (вторичное давление). Как только давление в канале A достигает настроенного значения, золотник начинает прикрывать проходное сечение, поддерживая давление на установленном уровне — вплоть до полного закрытия при нулевом расходе.
Исполнение DP2 — клапан с дросселем в линии управления и обратным клапаном в канале A для свободного обратного протока. Обозначение /75Y означает максимальное вторичное давление настройки 75 бар. Суффикс M — ручная настройка с маховиком. Внешний слив пружинной камеры через отдельное отверстие — необходимое условие корректной работы при высоком противодавлении в сливной линии.
Монтаж и подключение
Клапан монтируется как промежуточная плита (sandwich plate) между распределителем и монтажной плитой по стандарту ISO 4401-03-02-0-05 (NG6). Не требует отдельных трубных подключений — все порты проходят через монтажную поверхность. Точка подключения манометра для контроля вторичного давления предусмотрена непосредственно на корпусе клапана.
Технические характеристики
|
Параметр
|
Значение
|
|
Артикул (Material No.)
|
R900483786
|
|
Тип клапана
|
Редукционный, прямого действия
|
|
Типоразмер
|
NG6 (Size 6)
|
|
Макс. рабочее давление (вход)
|
315 бар
|
|
Макс. давление настройки (выход)
|
75 бар
|
|
Макс. расход
|
60 л/мин
|
|
Серия компонентов
|
4X (43)
|
|
Монтажный стандарт
|
ISO 4401-03-02-0-05 (промежуточная плита)
|
|
Исполнение
|
DP2 — с обратным клапаном в A
|
|
Регулировка
|
Маховик (M)
|
|
Слив пружинной камеры
|
Внешний
|
|
Уплотнения
|
NBR
|
|
Вес
|
~1,45 кг
|
|
Производство
|
Германия
|
Преимущества и применение
Редукционный клапан ZDR6 применяется в многоконтурных гидросистемах для питания вспомогательных цепей с пониженным давлением: управляющих контуров, сервоприводов, инструментальных зажимов, гидравлики тормозов. Плитное исполнение исключает внешние трубопроводы и обеспечивает компактное расположение в гидравлическом блоке. Рабочие жидкости: HL, HLP, HLPD, HVLP, HVLPD, HFC. Уплотнения NBR.
Оригинальная продукция Bosch Rexroth.
