R900347496 Z2S 6-2-6X/

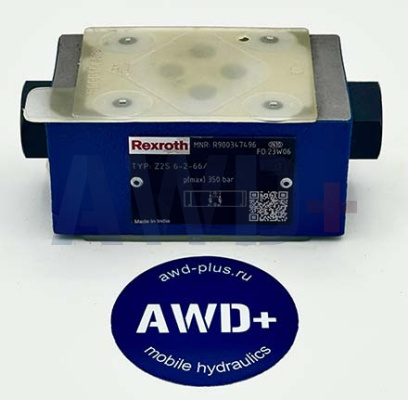

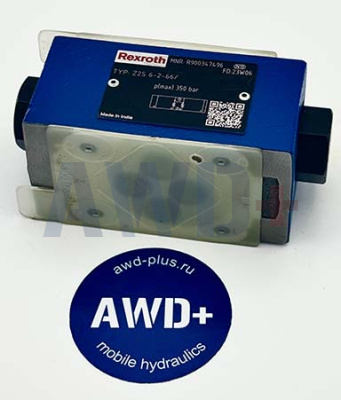

Клапан обратный управляемый Bosch Rexroth Z2S6-2-66/ | R900347496

Управляемый обратный клапан серии Z2S6 производства Bosch Rexroth (Германия) плитного исполнения. Предназначен для бесперекачечного (без утечек) блокирования двух рабочих каналов (A и B) гидросистемы, в том числе при длительных остановках оборудования.

Принцип работы и конструкция

Z2S — управляемый (пилотный) обратный клапан в исполнении сэндвич-плиты. В направлении A1→A2 и B1→B2 поток свободен — жидкость проходит как через обычный обратный клапан. В обратном направлении поток заперт без утечек до момента подачи управляющего давления.

Исполнение -2 означает двойной клапан: два управляемых обратных клапана в одном корпусе — блокируются оба канала A и B одновременно. При подаче давления в один канал автоматически разблокируется противоположный — реализуется взаимная разблокировка. Цифра -2 в обозначении давления открытия — давление открытия ≈3 бар (минимальное давление для свободного прохода в прямом направлении). Двухступенчатая конструкция с расширенным соотношением управляющей площади обеспечивает надёжную разблокировку даже при малом управляющем давлении.

Монтаж и подключение

Монтируется как промежуточная плита по ISO 4401-03-02-0-05 (NG6), между распределителем и монтажной плитой. Стек-монтаж без внешней трубной разводки. Серия 6X (66) — актуальная версия с неизменными присоединительными размерами.

Технические характеристики

Преимущества и применение

Управляемый обратный клапан Z2S применяется в системах удержания нагрузки — вертикальных приводах, подъёмниках, зажимных устройствах, где при остановке насоса или распределителя необходимо гарантированно удержать позицию без дрейфа. В отличие от обычных обратных клапанов, Z2S обеспечивает абсолютно герметичное запирание (нулевые утечки), что критично при длительных паузах. Рабочие жидкости: HL, HLP, HLPD, HVLP, HVLPD.
