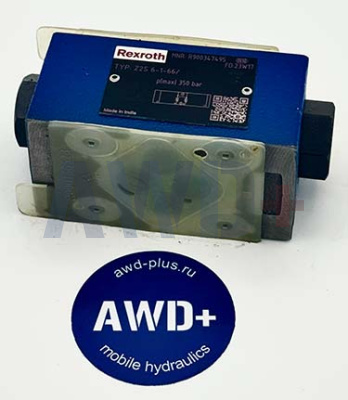

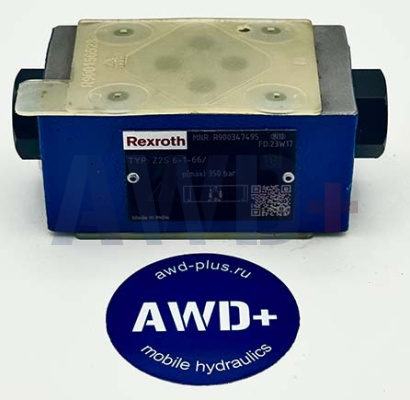

Клапан обратный управляемый Bosch Rexroth Z2S6-1-66/ | R900347495
Управляемый обратный клапан серии Z2S6 производства Bosch Rexroth (Германия) плитного исполнения. Исполнение -1 — одиночный клапан для блокирования одного рабочего канала. Обеспечивает абсолютно герметичное запирание без утечек при длительной остановке.
Принцип работы и конструкция
Z2S6-1 — управляемый обратный клапан в корпусе сэндвич-плиты с одним клапанным элементом. Направление A1→A2 — свободный проток. Направление A2→A1 — поток заблокирован без утечек. Разблокировка осуществляется давлением из противоположного канала B: при подаче давления в B управляющий плунжер перемещает тарельчатый клапан, открывая обратный поток из A2 в A1.
Двухступенчатая конструкция с предварительным открытием (pre-opening) позволяет плавно стравить давление в запертой линии перед полным открытием клапана — исключает гидравлические удары при разблокировке нагруженного контура. Давление открытия в прямом направлении — ≈1,5 бар. Серия 6X (66).
Монтаж и подключение
Промежуточная плита, монтируется по ISO 4401-03-02-0-05 (NG6) без внешних трубопроводов. Типоразмер и присоединительные размеры идентичны Z2S6-2-66 — отличие только в количестве блокирующих элементов.
Технические характеристики
|
Параметр
|
Значение
|
|
Артикул (Material No.)
|
R900347495
|
|
Тип клапана
|
Управляемый обратный, одиночный (канал A)
|
|
Типоразмер
|
NG6 (Size 6)
|
|
Серия компонентов
|
6X (66)
|
|
Макс. рабочее давление
|
315 бар
|
|
Макс. расход
|
60 л/мин
|
|
Давление открытия
|
≈1,5 бар (в прямом направлении)
|
|
Монтажный стандарт
|
ISO 4401-03-02-0-05 (промежуточная плита)
|
|
Исполнение
|
Одиночный — блокировка канала A
|
|
Уплотнения
|
NBR
|
|
Вес
|
~0,96 кг
|
|
Производство
|
Германия
|
Отличие от Z2S6-2-66
Z2S6-1-66 блокирует только канал A, тогда как Z2S6-2-66 блокирует оба канала A и B одновременно. Выбор определяется схемой гидросистемы: при необходимости удержания нагрузки только в одном направлении движения актуатора применяется исполнение -1; для полной двусторонней блокировки — исполнение -2.
Применение
Одностороннее удержание нагрузки, блокировка одного рабочего порта в подъёмных механизмах, зажимных устройствах, балансировочных цепях. Рабочие жидкости: HL, HLP, HLPD, HVLP, HVLPD.
Оригинальная продукция Bosch Rexroth.
