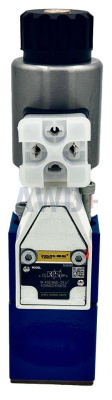

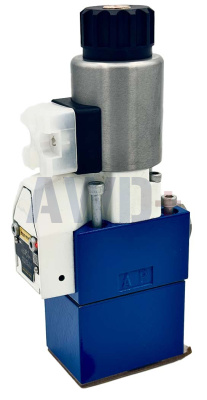

M-4SEW6D-3XJ/420MG24N9Z5L — принципиально иной тип гидравлического клапана по сравнению с предыдущими позициями: это тарельчатый (poppet/seat) распределитель прямого действия с соленоидным управлением. В отличие от золотниковых клапанов (WE-серия), герметизация в тарельчатом клапане обеспечивается конусным или шариковым запорным элементом, что даёт нулевые внутренние перетечки в закрытом положении.
Расшифровка: M — модифицированное исполнение (монтажный размер); 4SEW — 4-ходовой тарельчатый распределитель с соленоидом (Seat valve, Electro, Way); 6 — типоразмер NG6 (CETOP D03); D — схема (в позиции de-energized: P заперт, A→T); 3X — серия конструктива; J — разъём DIN с LED; 420M — максимальное давление 420 бар (усиленное исполнение); G24 — DC 24 В; N9Z5L — NBR, DIN 43650.
Принцип работы: запорный элемент (шарик или конус) прижимается к седлу пружиной и/или давлением. При срабатывании соленоида элемент поднимается с седла, открывая путь для потока. Полная герметичность (нулевые перетечки) в закрытом положении — главное преимущество перед золотниковыми клапанами. Это критически важно при длительном удержании нагрузки, в пресс-системах и везде, где недопустимо даже минимальное смещение исполнительного органа.
Максимальное давление 420 бар (с индексом M) — повышенное по сравнению со стандартными 350 бар. Типоразмер NG6, монтаж CETOP D03: полная совместимость по посадочным размерам с золотниковыми клапанами серии 4WE6. Возможна замена золотникового клапана на тарельчатый без переделки монтажной плиты — при необходимости устранить перетечки.
Технические характеристики
Основные гидравлические параметры
|
Параметр
|
Значение
|
|
Тип клапана
|
Тарельчатый (poppet/seat) распределитель 4/2
|
|
Типоразмер
|
NG6 (CETOP D03 / ISO 4401-03-02-0-05)
|
|
Схема
|
D — исходное: P заперт, A→T; рабочее: P→A, B→T
|
|
Макс. давление (M-версия)
|
до 420 бар
|
|
Макс. расход
|
до 60 л/мин
|
|
Монтаж
|
Плитовой, CETOP D03 / ISO 4401-03-02-0-05
|
|
Серия конструктива
|
3X
|
|
Внутренние перетечки
|
Нулевые (герметичный затвор)
|
Соленоид и электрика
|
Параметр
|
Значение
|
|
Тип соленоида
|
Воздушный зазор (airgap DC), отделяемая катушка
|
|
Напряжение питания
|
DC 24 В (G24)
|
|
Допуск по напряжению
|
±10%
|
|
Разъём
|
DIN 43650, форма J (с LED-индикатором)
|
|
Класс защиты
|
IP65 (с установленным разъёмом)
|
|
Поворот катушки
|
Возможен на 90°, замена без открытия камеры давления
|
|
Соответствие
|
CE
|
⚠ Тарельчатый клапан SEW требует, чтобы порт T всегда был подключён во избежание проблем с работой. В отличие от золотниковой серии WE, принцип работы и внутренняя гидросхема существенно отличаются — перед заменой уточните совместимость.
Материалы и совместимость
|
Параметр
|
Значение
|
|
Уплотнения
|
NBR (стандарт); FKM — опционально
|
|
Запорный элемент
|
Закалённый шарик/конус, твёрдосплавное седло
|
|
Корпус
|
Чугун / сталь
|
|
Совместимые жидкости (NBR)
|
HL, HLP, HLPD, HVLP, HVLPD
|
|
Совместимые жидкости (FKM)
|
Также HETG, HEES, HEPG, HFDU, HFDR
|
|
Рабочая температура
|
−20°C … +70°C
|
|
Взаимозаменяемость по монтажу
|
Rexroth M-4SEW6D, CETOP D03 (монтажные размеры)
|
Ключевые отличия от золотниковых клапанов серии 4WE6
|
Параметр
|
Золотниковый (4WE6)
|
Тарельчатый (M-4SEW6D)
|
|
Герметичность
|
Малые перетечки (норма)
|
Нулевые перетечки
|
|
Макс. давление
|
до 350 бар
|
до 420 бар (M-версия)
|
|
Расход
|
до 80 л/мин (DC)
|
до 60 л/мин
|
|
Тип запорного элемента
|
Золотник (сопряжённая пара)
|
Шарик/конус + закалённое седло
|
|
Монтаж
|
CETOP D03
|
CETOP D03 (совместим)
|
|
Применение при простое
|
Малые утечки допустимы
|
Строгое удержание нагрузки
|
Преимущества
• Нулевые внутренние перетечки — абсолютная герметичность в закрытом положении
• Давление до 420 бар (M-версия) — для высоконагруженных систем
• Совместимый монтаж CETOP D03 — возможность замены без переделки плиты
• Закалённые элементы пары «шарик/конус + седло» — высокий ресурс при частых переключениях
• DC 24 В + разъём J с LED — стандарт промышленной автоматики с визуальной диагностикой
• Замена катушки без вскрытия камеры давления — удобство обслуживания
Применение
|
Отрасль / оборудование
|
Функция клапана
|
|
Высоконагруженные прессы (>350 бар)
|
Управление главным цилиндром без перетечек
|
|
Долгосрочное удержание нагрузки
|
Гидравлические прижимы, струбцины, фиксаторы
|
|
Испытательные стенды
|
Точный контроль давления, нулевые перетечки
|
|
Мобильная техника (спецоборудование)
|
Управление при высоком давлении и вибрациях
|
