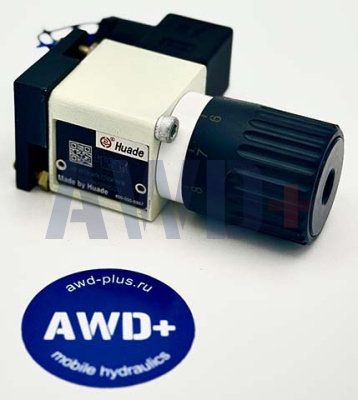

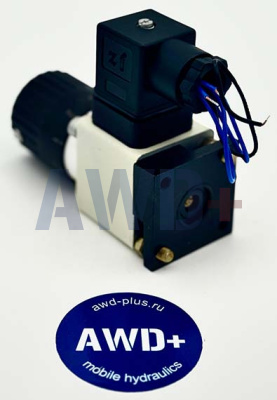

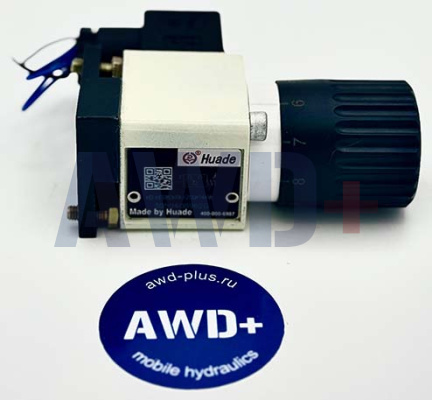

Реле давления гидроэлектрическое Huade HD-HED80H1X/200K14KW
Артикул: 30504069620 | Beijing Huade Hydraulic Industrial Group Co., Ltd.
Гидроэлектрическое реле давления поршневого типа серии HED8 производства Beijing Huade Hydraulic Industrial Group (Китай). Исполнение для монтажа в вертикальный стек NG6. Диапазон настройки 5–200 бар — универсальная позиция для среднего рабочего давления промышленных гидросистем со стековой компоновкой.
Huade — китайская государственная компания, основанная в 1979 году при техническом партнёрстве с Rexroth (Германия). Продукция серии HED8 является лицензионным аналогом Rexroth HED8 с полной монтажной совместимостью.
Расшифровка обозначения HD-HED80H1X/200K14KW
|
Параметр
|
Значение
|
|
HD
|
Huade — производитель (Beijing Huade Hydraulic)
|
|
HED8
|
Серия: реле давления поршневого типа (аналог Rexroth HED8)
|
|
0H
|
Тип подключения: монтаж в вертикальный стек NG6 — Vertical Stacking
|
|
1X
|
Серия компонентов 1X (10–19) — неизменные монтажные размеры
|
|
/200
|
Максимальное давление настройки: 200 бар, диапазон 5–200 бар
|
|
K14
|
Электрическое подключение: разъём DIN 43 650 (форма A), 4-полюсный (3+PE)
|
|
KW
|
Тип регулятора: маховик со шкалой (Rotary Knob With scale)
|
Принцип работы
Реле давления типа HED8 — поршневой пресостат. Рабочая жидкость через демпфирующий дроссель (7) воздействует на поршень (2). Поршень через пружинную тарелку (6) нажимает на регулировочную пружину (3). При достижении давления, соответствующего натягу пружины (задаётся маховиком KW), тарелка переключает микровыключатель (5). При снижении давления пружина возвращает систему в исходное положение. Механический ограничитель хода тарелки защищает микровыключатель от разрушения при сбросе давления.
Исполнение 0H — монтаж в вертикальный стек
Версия 0H монтируется в вертикальный стек гидрораспределителей NG6 через промежуточную стек-плиту. Стек-плита вставляется между двумя распределителями в стеке и обеспечивает гидравлическое подключение реле к нужному рабочему каналу (P, A или B) без внешних трубопроводов. Реле давления становится органичной частью вертикальной стековой сборки гидравлической панели.
Сравнение 0H и 0P: в исполнении 0H необходима промежуточная стек-плита (отдельный заказ, вес ~0,8 кг, высота 40,5 мм или 120 мм). Зато 0H идеально вписывается в существующую стековую компоновку без изменения конструкции блока. Исполнение 0P монтируется непосредственно на монтажную плиту — проще, если плита уже предусмотрена в конструкции.
Диапазон 200 бар
Диапазон /200 бар (5–200 бар) наиболее востребован в промышленной гидравлике: охватывает давление зажима в металлообрабатывающих станках (40–160 бар), рабочее давление токарных, фрезерных и расточных станков (80–160 бар), давление подпора и управления (5–30 бар). Максимальное рабочее давление системы — 350 бар.
Технические характеристики
|
Параметр
|
Значение
|
|
Артикул производителя
|
30504069620
|
|
Модель
|
HD-HED80H1X/200K14KW
|
|
Производитель
|
Beijing Huade Hydraulic Industrial Group
|
|
Аналог Rexroth
|
HED 8 OH-1X/200K14KW
|
|
Тип
|
Реле давления поршневое (Piston type)
|
|
Тип подключения (гидравл.)
|
0H — вертикальный стек NG6
|
|
Серия компонентов
|
1X (10–19)
|
|
Диапазон настройки давления
|
5–200 бар
|
|
Макс. рабочее давление
|
350 бар
|
|
Точность воспроизводимости
|
< ±1% от диапазона настройки
|
|
Выходной сигнал
|
Микровыключатель NC / NO (потенц.-свободный)
|
|
Макс. нагрузка (AC)
|
250 В / 5 А
|
|
Макс. нагрузка (DC)
|
50 В/1 А; 125 В/0,03 А; 250 В/0,02 А
|
|
Макс. частота переключений
|
4800 раз/час
|
|
Электрическое подключение
|
DIN 43 650 форма A, 4-полюсный (3+PE), K14
|
|
Тип регулятора
|
KW — маховик со шкалой
|
|
Класс защиты IP
|
IP 65
|
|
Уплотнения
|
NBR
|
|
Температура жидкости
|
−30°C … +80°C
|
|
Вязкость
|
10–800 мм²/с
|
|
Рабочая жидкость
|
HL, HLP (DIN 51524)
|
|
Вес реле
|
~0,8 кг
|
|
Вес стек-плиты NG6 (h=40,5 мм)
|
~0,8 кг (заказывается отдельно)
|
Применение
Контроль давления зажима в токарных, фрезерных, расточных и шлифовальных станках с гидравлическими патронами (40–160 бар). Подтверждение достижения рабочего давления в гидросистемах станков перед запуском цикла. Сигнализация аварийного снижения давления. Интеграция в стековые гидравлические панели без изменения трубной разводки.
Замена и взаимозаменяемость
При замене на оригинальный Rexroth: HED 8 OH-1X/200K14KW — полная совместимость. Аналог с монтажом на плиту — HD-HED80P1X/200K14KW (30592652544): те же характеристики, исполнение 0P. При серии 2X — HED 8 OH-2X/200K14KW — размеры идентичны.
Продукция Beijing Huade Hydraulic Industrial Group Co., Ltd.
