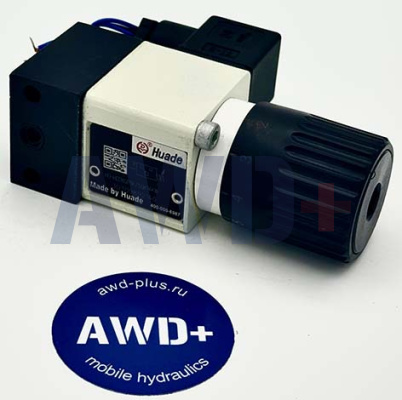

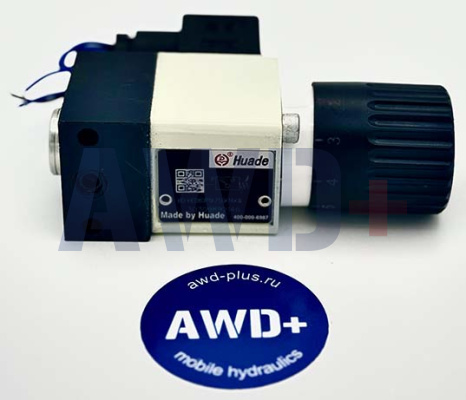

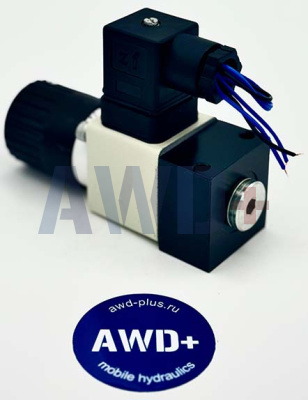

Клапан HD-HED8OP1X/50K14KW Huade

Реле давления гидроэлектрическое Huade HD-HED80P1X/50K14KW

Артикул: 30309892146 | Beijing Huade Hydraulic Industrial Group Co., Ltd.

Гидроэлектрическое реле давления поршневого типа серии HED8 производства Beijing Huade Hydraulic Industrial Group (Китай). Исполнение для монтажа на плиту (NG6). Нижний диапазон давлений серии — 2–50 бар. Применяется для контроля пилотных линий, смазочных контуров и систем низкого давления.

Huade — китайская государственная компания, основанная в 1979 году при техническом партнёрстве с Rexroth (Германия). Продукция серии HED8 является лицензионным аналогом Rexroth HED8 с полной монтажной совместимостью.

Расшифровка обозначения HD-HED80P1X/50K14KW

Принцип работы

Реле давления типа HED8 — поршневой пресостат. Конструкция: корпус (1), картридж с поршнем (2), регулировочная пружина (3), элемент настройки (4) — маховик KW и микровыключатель (5). Рабочая жидкость через встроенный демпфирующий дроссель (7) воздействует на поршень. При достижении настроенного давления поршень через пружинную тарелку (6) переключает микровыключатель. При снижении давления пружина возвращает систему в исходное положение с гистерезисом.

В диапазоне /50 бар установлена пружина малой жёсткости, обеспечивающая точную настройку в диапазоне 2–50 бар. Механический ограничитель хода тарелки особенно важен для этой версии: при максимальном рабочем давлении системы 350 бар и малой уставке 2–50 бар внезапный сброс давления создаёт значительную ударную нагрузку на микровыключатель — ограничитель предотвращает его разрушение.

Исполнение 0P — монтаж на плиту

Версия 0P — монтаж непосредственно на монтажную плиту гидравлического блока по стандарту NG6 (ISO 4401). Гидравлическое подключение через монтажную поверхность без резьбовых штуцеров. Реле крепится двумя болтами M5 к плите. Самый компактный способ интеграции реле давления в гидравлический блок.

Особенности диапазона 50 бар

Диапазон /50 бар (2–50 бар) — наименьший в серии HED8. При одновременно низкой уставке и высоком рабочем давлении системы (до 350 бар) пружинная тарелка испытывает значительные динамические нагрузки при колебаниях давления. Рекомендации по эксплуатации: монтировать реле в зонах с минимальной вибрацией; защищать систему от частых гидравлических ударов; при необходимости — использовать демпфирующий дроссель с меньшим проходным сечением для увеличения демпфирования.

Гистерезис (разница между давлением включения и выключения) для диапазона 50 бар: при уставке 20–50 бар — порядка 2–5 бар; при уставке 2–10 бар — 0,5–2 бар. Эти значения необходимо учитывать при проектировании логики управления — реле не является прецизионным датчиком давления с нулевым гистерезисом.

Технические характеристики

Применение

Контроль минимального давления в пилотных линиях — подтверждение наличия давления питания пилотного контура перед включением основных исполнительных органов. Контроль давления смазки — сигнализация при падении давления ниже допустимого уровня (защита подшипников). Контроль заполнения гидравлической системы после запуска насоса. Управление зажимными приспособлениями малого усилия (5–40 бар). Контроль давления охлаждающей жидкости и СОЖ.

Замена и взаимозаменяемость

При замене на оригинальный Rexroth: HED 8 OP-1X/50K14KW — полная совместимость. Важно: реле /50 бар нельзя заменить на /100, /200 или /350 без изменения пружины — другой диапазон настройки принципиально иной. При подборе замены обязательно убедитесь, что нужный диапазон давлений срабатывания находится в пределах 2–50 бар.
