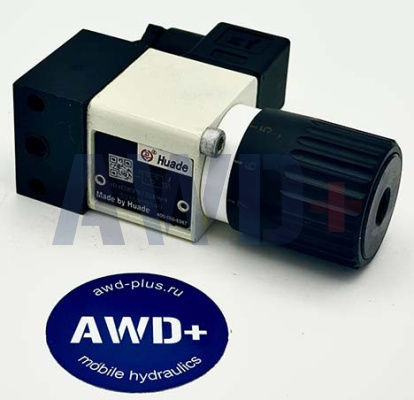

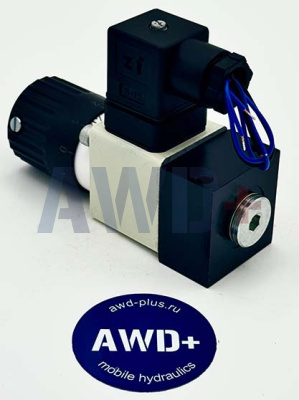

Реле давления гидроэлектрическое Huade HD-HED80P1X/350K14KW
Артикул: 30359119349 | Beijing Huade Hydraulic Industrial Group Co., Ltd.
Гидроэлектрическое реле давления поршневого типа серии HED8 производства Beijing Huade Hydraulic Industrial Group (Китай). Исполнение для монтажа на плиту (subplate mounting, NG6). Максимальная уставка 350 бар — перекрывает весь рабочий диапазон промышленной гидравлики высокого давления.
Huade — китайская государственная компания, основанная в 1979 году при техническом партнёрстве с Rexroth (Германия). Продукция серии HED8 разработана на базе конструкции Rexroth HED8 и является её лицензионным аналогом с совместимыми монтажными размерами и техническими характеристиками.
Расшифровка обозначения HD-HED80P1X/350K14KW
|
Параметр
|
Значение
|
|
HD
|
Huade — производитель (Beijing Huade Hydraulic)
|
|
HED8
|
Серия: реле давления поршневого типа (аналог Rexroth HED8)
|
|
0P
|
Тип подключения: монтаж на плиту — Subplate Mounting, NG6 (ISO 4401)
|
|
1X
|
Серия компонентов 1X (10–19) — неизменные монтажные размеры
|
|
/350
|
Максимальное давление настройки: 350 бар, диапазон 8–350 бар
|
|
K14
|
Электрическое подключение: разъём DIN 43 650 (форма A), 4-полюсный (3+PE)
|
|
KW
|
Тип регулятора: маховик со шкалой (Rotary Knob With scale)
|
Принцип работы
Реле давления типа HED8 — поршневой пресостат. Конструкция: корпус (1), картридж с поршнем (2), регулировочная пружина (3), элемент настройки (4) — маховик со шкалой (KW) и микровыключатель (5). Рабочая жидкость через встроенный демпфирующий дроссель (7) воздействует на поршень (2). Поршень через пружинную тарелку (6) нажимает на пружину. При достижении давления, соответствующего натягу пружины, тарелка переключает микровыключатель — формируется дискретный сигнал. При снижении давления пружина возвращает систему в исходное положение.
Демпфирующий дроссель (7) на входе давления защищает микровыключатель от гидравлических ударов. Механический ограничитель хода тарелки предохраняет микровыключатель от разрушения при внезапном сбросе давления и предотвращает заклинивание пружины при перегрузке.
Исполнение 0P — монтаж на плиту
Версия 0P предназначена для монтажа непосредственно на монтажную плиту гидравлического блока по стандарту NG6 (ISO 4401, CETOP 3). Гидравлическое подключение выполняется через монтажную поверхность без резьбовых штуцеров и дополнительных трубопроводов. Реле крепится двумя болтами M5 к плите. Требования к шероховатости поверхности плиты: Ra ≤ 0,01/100 мм. Самый компактный способ интеграции реле давления в гидравлический блок.
Диапазон 350 бар
Диапазон /350 бар (8–350 бар) — максимальный для данной серии. Специальная жёсткая пружина обеспечивает точную настройку по всему диапазону рабочих давлений промышленной гидравлики. Максимальное рабочее давление гидросистемы при этом — 500 бар: клапан выдерживает систему при значительном превышении установленной уставки. Применяется в прессах, испытательных стендах, металлургическом и горнодобывающем оборудовании.
Регулятор KW — маховик со шкалой
Маховик KW позволяет регулировать давление срабатывания непосредственно на машине без инструмента — вращением от руки. Шкала обеспечивает визуальный контроль приблизительного значения уставки. Для точной настройки рекомендуется использовать контрольный манометр. Диапазон регулировки маховиком: 8–350 бар.
Технические характеристики
|
Параметр
|
Значение
|
|
Артикул производителя
|
30359119349
|
|
Модель
|
HD-HED80P1X/350K14KW
|
|
Производитель
|
Beijing Huade Hydraulic Industrial Group
|
|
Аналог Rexroth
|
HED 8 OP-1X/350K14KW
|
|
Тип
|
Реле давления поршневое (Piston type)
|
|
Тип подключения (гидравл.)
|
0P — монтаж на плиту NG6 (ISO 4401)
|
|
Серия компонентов
|
1X (10–19)
|
|
Диапазон настройки давления
|
8–350 бар
|
|
Макс. рабочее давление
|
500 бар
|
|
Точность воспроизводимости
|
< ±1% от диапазона настройки
|
|
Выходной сигнал
|
Микровыключатель NC / NO (потенц.-свободный)
|
|
Макс. нагрузка (AC)
|
250 В / 5 А
|
|
Макс. нагрузка (DC)
|
50 В/1 А; 125 В/0,03 А; 250 В/0,02 А
|
|
Макс. частота переключений
|
4800 раз/час
|
|
Электрическое подключение
|
DIN 43 650 форма A, 4-полюсный (3+PE), K14
|
|
Тип регулятора
|
KW — маховик со шкалой
|
|
Класс защиты IP
|
IP 65
|
|
Уплотнения
|
NBR
|
|
Температура жидкости
|
−30°C … +80°C
|
|
Вязкость
|
10–800 мм²/с
|
|
Рабочая жидкость
|
HL, HLP (DIN 51524)
|
|
Вес
|
~0,8 кг
|
Применение
Контроль давления зажима в тяжёлых металлообрабатывающих станках (до 315 бар), гидравлических прессах и штамповочных линиях, испытательных стендах с давлением до 350 бар, нефтехимическом и горнодобывающем оборудовании. Подтверждение давления нарастания в гидроцилиндрах прессов перед началом рабочего хода. Сигнализация о достижении заданного усилия зажима.
Замена и взаимозаменяемость
При замене на оригинальный Rexroth: HED 8 OP-1X/350K14KW — полная монтажная и функциональная совместимость. Допустима замена на серию 2X (HED 8 OP-2X/350K14KW) — присоединительные размеры не изменились. При выборе замены обязательно проверять: тип подключения (0P), диапазон (/350), разъём (K14), тип регулятора (KW).
