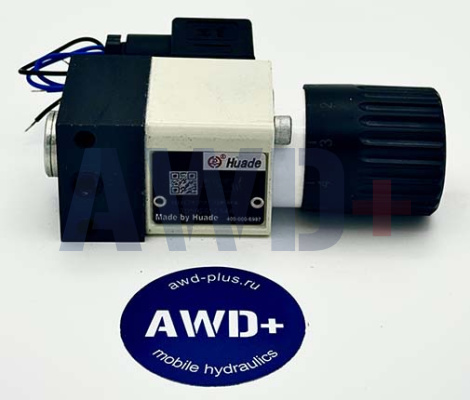

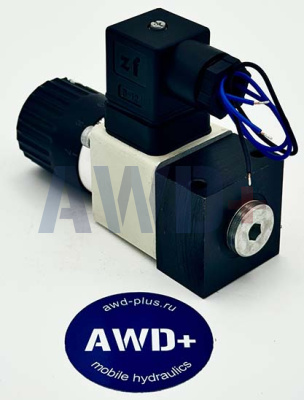

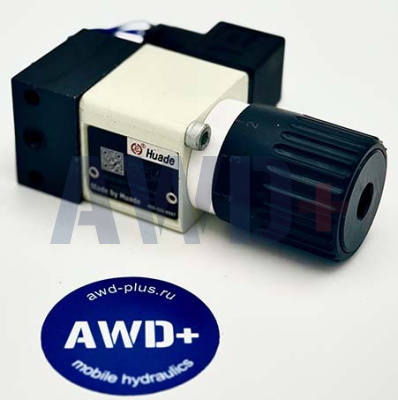

Клапан HD-HED8OP1X/200K14KW Huade

Реле давления гидроэлектрическое Huade HD-HED80P1X/200K14KW

Артикул: 30592652544 | Beijing Huade Hydraulic Industrial Group Co., Ltd.

Гидроэлектрическое реле давления поршневого типа серии HED8 производства Beijing Huade Hydraulic Industrial Group (Китай). Исполнение для монтажа на плиту (subplate mounting, NG6). Предназначено для дискретного контроля давления в гидравлических системах промышленных станков, прессов, зажимных устройств и автоматических линий с выдачей электрического сигнала при достижении заданного давления.

Huade — китайская государственная компания, основанная в 1979 году при техническом партнёрстве с Rexroth (Германия). Продукция серии HED8 разработана на базе конструкции Rexroth HED8 и является её лицензионным аналогом с совместимыми монтажными размерами и техническими характеристиками.

Расшифровка обозначения HD-HED80P1X/200K14KW

Принцип работы

Реле давления типа HED8 — поршневой пресостат. Конструкция включает корпус (1), картридж с поршнем (2), регулировочную пружину (3), элемент настройки (4) и микровыключатель (5). Рабочая жидкость через встроенный демпфирующий дроссель (7) воздействует на поршень (2). Поршень через пружинную тарелку (6) нажимает на пружину (3). При достижении давления, соответствующего натягу пружины, тарелка переключает микровыключатель (5) — формируется дискретный электрический сигнал. При снижении давления пружина возвращает систему в исходное состояние с определённым гистерезисом.

Встроенный демпфирующий дроссель (7) на входе давления защищает микровыключатель от гидравлических ударов и вибрации, продлевая ресурс реле. Дроссель при необходимости можно заменить на другой — для изменения степени демпфирования под конкретные условия эксплуатации.

Механический ограничитель хода пружинной тарелки (6) защищает микровыключатель от разрушения при внезапной потере давления и предотвращает «заклинивание» пружины при перегрузке давлением.

Исполнение 0P — монтаж на плиту (Subplate)

Версия 0P (On-Plate / Subplate mounting) предназначена для монтажа реле непосредственно на монтажную плиту гидравлического блока по стандарту NG6 (ISO 4401, CETOP 3). Гидравлическое подключение осуществляется через монтажную поверхность без резьбовых штуцеров и дополнительных трубопроводов. Реле крепится двумя болтами M5 к плите. Это наиболее компактный и чистый способ монтажа в распределительных блоках.

Для сравнения: исполнение OH — монтаж в стек-плиту (вертикальный стек по NG6); исполнение OA — трубное подключение G 1/4" (Pipeline installation). Версия 0P монтируется на специально обработанную поверхность плиты — требования к шероховатости: Ra ≤ 0,01/100 мм.

Регулятор KW — маховик со шкалой

Суффикс KW (Rotary Knob With scale) означает регулировку давления срабатывания поворотным маховиком со шкалой. Преимущества: регулировка без инструмента — пальцами или перчатках; визуальный контроль установленного значения по градуированной шкале; воспроизводимость настройки при повторных регулировках. Диапазон настройки — 5 до 200 бар.

Для сравнения: вариант без KW (без суффикса) — шпиндель с внутренним шестигранником — требует ключа, но точнее и защищён от случайного сбива настройки. Вариант KS — маховик с блокировкой (lockable) — допускает пломбирование настройки.

Совместимость с Rexroth HED8

Реле HD-HED80P1X/200K14KW является лицензионным аналогом Rexroth HED8 серии 1X. Монтажные размеры, присоединительные отверстия и электрическое подключение полностью совместимы с оригиналом Rexroth. Ближайший эквивалент Rexroth: HED 8 OP-1X/200K14KW. Huade производит данные реле на основании технической документации Rexroth, переданной по соглашению 1979 года о техническом сотрудничестве.

Технические характеристики

Применение

Реле давления HED8-0P применяется в промышленных гидросистемах для: контроля давления зажима(подтверждение зажатия детали перед запуском обработки в металлорежущих станках); контроля давления нарастания в гидроцилиндрах прессов; сигнализации об аварийном снижении давления (защита от кавитации, холостого хода); контроля давления в гидросистемах крекинг-установок, судового оборудования, рельсового транспорта, аэрокосмической техники и нефтехимии — в соответствии с областями применения Huade.

Монтаж на плиту NG6 обеспечивает прямую интеграцию в гидравлические блоки без внешних трубопроводов. Маховик KW позволяет выполнять быструю регулировку непосредственно на машине без инструмента. Демпфирующий дроссель обеспечивает устойчивую работу при импульсных нагрузках.

Замена и взаимозаменяемость

При необходимости замены на оригинальный Rexroth: подбирать HED 8 OP-1X/200K14KW — полная монтажная и функциональная совместимость. При замене реле серии 1X возможна установка реле серии 2X (например, HED 8 OP-2X/200K14KW) — присоединительные размеры не изменились (2X является обновлённой версией 1X с теми же габаритами). При выборе замены обязательно проверять: тип подключения (OP/OH/OA), диапазон давления (/200), тип разъёма (K14) и тип регулятора (KW).
