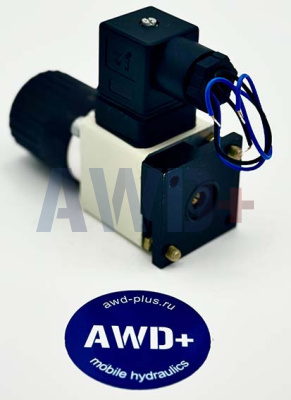

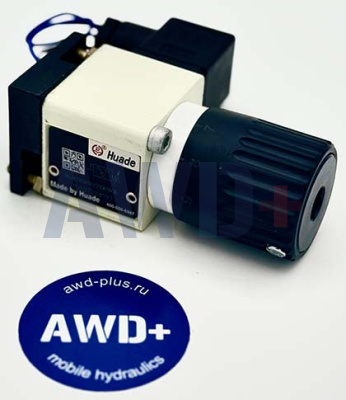

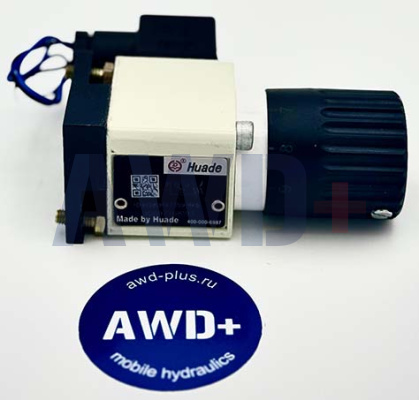

Реле давления гидроэлектрическое Huade HD-HED80H1X/350K14KW
Артикул: 30697768193 | Beijing Huade Hydraulic Industrial Group Co., Ltd.
Гидроэлектрическое реле давления поршневого типа серии HED8 производства Beijing Huade Hydraulic Industrial Group (Китай). Исполнение для монтажа в вертикальный стек NG6. Максимальная уставка 350 бар. Реле интегрируется в стек гидрораспределителей без дополнительных трубных подключений.
Huade — китайская государственная компания, основанная в 1979 году при техническом партнёрстве с Rexroth (Германия). Продукция серии HED8 является лицензионным аналогом Rexroth HED8 с полной монтажной совместимостью.
Расшифровка обозначения HD-HED80H1X/350K14KW
|
Параметр
|
Значение
|
|
HD
|
Huade — производитель (Beijing Huade Hydraulic)
|
|
HED8
|
Серия: реле давления поршневого типа (аналог Rexroth HED8)
|
|
0H
|
Тип подключения: монтаж в вертикальный стек NG6 — Vertical Stacking
|
|
1X
|
Серия компонентов 1X (10–19) — неизменные монтажные размеры
|
|
/350
|
Максимальное давление настройки: 350 бар, диапазон 8–350 бар
|
|
K14
|
Электрическое подключение: разъём DIN 43 650 (форма A), 4-полюсный (3+PE)
|
|
KW
|
Тип регулятора: маховик со шкалой (Rotary Knob With scale)
|
Принцип работы
Реле давления типа HED8 — поршневой пресостат. Конструкция: корпус (1), картридж с поршнем (2), регулировочная пружина (3), элемент настройки (4) — маховик KW и микровыключатель (5). Рабочая жидкость через встроенный демпфирующий дроссель (7) воздействует на поршень (2). При достижении настроенного давления поршень через пружинную тарелку (6) переключает микровыключатель — формируется дискретный электрический сигнал. При снижении давления пружина возвращает золотник в исходное положение с определённым гистерезисом.
Демпфирующий дроссель на входе предохраняет микровыключатель от гидравлических ударов. Механический ограничитель хода тарелки защищает микровыключатель от разрушения при внезапном сбросе давления.
Исполнение 0H — монтаж в вертикальный стек
Версия 0H предназначена для монтажа в вертикальный стек гидрораспределителей NG6 через промежуточную стек-плиту (заказывается отдельно). Стек-плита вставляется между распределителями NG6 в стеке и обеспечивает гидравлическое подключение реле к рабочему каналу (P, A или B) стека без внешних трубопроводов. Реле давления таким образом становится частью вертикальной стековой сборки.
Ключевое отличие от 0P: в исполнении 0H давление подаётся к реле через стек-плиту из рабочего канала гидроблока, тогда как в 0P — непосредственно через монтажную плиту. Корпус реле, микровыключатель и регулятор — идентичны для обоих исполнений. Высота стек-плиты NG6 — 40,5 мм (стандартная) или 120 мм (увеличенная).
Диапазон 350 бар
Диапазон /350 бар (8–350 бар) покрывает весь рабочий диапазон промышленной гидравлики. Максимальное рабочее давление системы — 500 бар. Применяется при высоконагруженных приводах: прессы, горнодобывающее оборудование, металлургические установки, испытательные стенды. Стековое исполнение 0H позволяет разместить реле давления непосредственно в гидравлической панели без выносной трубной разводки.
Технические характеристики
|
Параметр
|
Значение
|
|
Артикул производителя
|
30697768193
|
|
Модель
|
HD-HED80H1X/350K14KW
|
|
Производитель
|
Beijing Huade Hydraulic Industrial Group
|
|
Аналог Rexroth
|
HED 8 OH-1X/350K14KW
|
|
Тип
|
Реле давления поршневое (Piston type)
|
|
Тип подключения (гидравл.)
|
0H — вертикальный стек NG6
|
|
Серия компонентов
|
1X (10–19)
|
|
Диапазон настройки давления
|
8–350 бар
|
|
Макс. рабочее давление
|
500 бар
|
|
Точность воспроизводимости
|
< ±1% от диапазона настройки
|
|
Выходной сигнал
|
Микровыключатель NC / NO (потенц.-свободный)
|
|
Макс. нагрузка (AC)
|
250 В / 5 А
|
|
Макс. нагрузка (DC)
|
50 В/1 А; 125 В/0,03 А; 250 В/0,02 А
|
|
Макс. частота переключений
|
4800 раз/час
|
|
Электрическое подключение
|
DIN 43 650 форма A, 4-полюсный (3+PE), K14
|
|
Тип регулятора
|
KW — маховик со шкалой
|
|
Класс защиты IP
|
IP 65
|
|
Уплотнения
|
NBR
|
|
Температура жидкости
|
−30°C … +80°C
|
|
Вязкость
|
10–800 мм²/с
|
|
Рабочая жидкость
|
HL, HLP (DIN 51524)
|
|
Вес реле
|
~0,8 кг
|
|
Вес стек-плиты NG6 (h=40,5 мм)
|
~0,8 кг (заказывается отдельно)
|
Применение
Контроль давления в стековых гидравлических панелях промышленных станков и прессов с высоким рабочим давлением (до 350 бар). Интеграция функции контроля давления в существующий стек распределителей NG6 без изменения трубной разводки. Применяется в тяжёлых прессах, испытательных стендах, нефтехимическом и горнодобывающем оборудовании.
Замена и взаимозаменяемость
При замене на оригинальный Rexroth: HED 8 OH-1X/350K14KW — полная монтажная и функциональная совместимость. Допустима замена на серию 2X. При подборе аналога в исполнении 0P (монтаж на плиту) — используйте HD-HED80P1X/350K14KW (30359119349): те же характеристики, иной способ монтажа.
