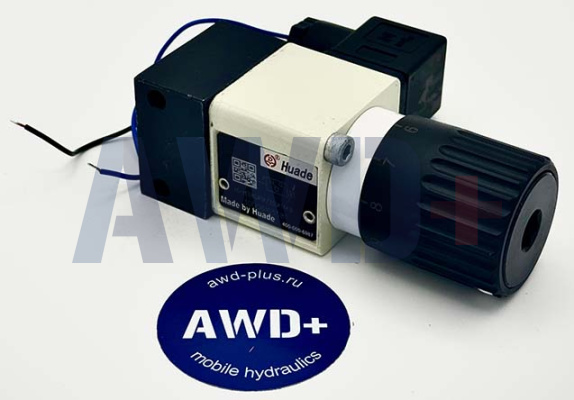

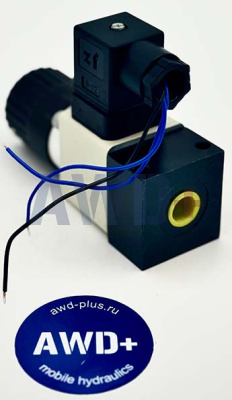

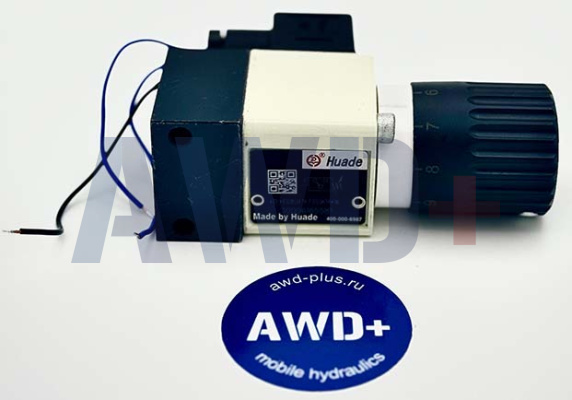

Реле давления гидроэлектрическое Huade HD-HED80A1X/350K14KW
Артикул: 30006165581 | Beijing Huade Hydraulic Industrial Group Co., Ltd.
Гидроэлектрическое реле давления поршневого типа серии HED8 производства Beijing Huade Hydraulic Industrial Group (Китай). Исполнение с трубным (резьбовым) подключением G 1/4". Диапазон настройки 8–350 бар. Наиболее универсальный вариант монтажа — подключается в любом месте гидравлической системы без специальных плит и стеков.
Huade — китайская государственная компания, основанная в 1979 году при техническом партнёрстве с Rexroth (Германия). Продукция серии HED8 является лицензионным аналогом Rexroth HED8 с полной монтажной совместимостью.
Расшифровка обозначения HD-HED80A1X/350K14KW
|
Параметр
|
Значение
|
|
HD
|
Huade — производитель (Beijing Huade Hydraulic)
|
|
HED8
|
Серия: реле давления поршневого типа (аналог Rexroth HED8)
|
|
0A
|
Тип подключения: трубное — Pipeline Installation, резьба G 1/4" (ISO 228/1)
|
|
1X
|
Серия компонентов 1X (10–19) — неизменные монтажные размеры
|
|
/350
|
Максимальное давление настройки: 350 бар, диапазон 8–350 бар
|
|
K14
|
Электрическое подключение: разъём DIN 43 650 (форма A), 4-полюсный (3+PE)
|
|
KW
|
Тип регулятора: маховик со шкалой (Rotary Knob With scale)
|
Принцип работы
Реле давления типа HED8 — поршневой пресостат. Рабочая жидкость через трубный штуцер G 1/4" и встроенный демпфирующий дроссель (7) воздействует на поршень (2). Поршень через пружинную тарелку (6) нажимает на регулировочную пружину (3). При достижении давления, соответствующего натягу пружины (задаётся маховиком KW), тарелка переключает микровыключатель (5), формируя дискретный электрический сигнал. При снижении давления пружина возвращает систему в исходное положение с определённым гистерезисом.
Демпфирующий дроссель защищает микровыключатель от гидравлических ударов. Механический ограничитель хода тарелки предотвращает разрушение микровыключателя при внезапном сбросе давления.
Исполнение 0A — трубное подключение
Версия 0A — резьбовое подключение к гидросистеме через штуцер G 1/4" по ISO 228/1. Монтаж в любом месте гидравлической магистрали — на тройник, в блок манифольда, через переходник или непосредственно в трубный отвод. Два монтажных отверстия M5 в корпусе позволяют дополнительно зафиксировать реле для предотвращения поворота при затяжке штуцера.
Исполнение 0A — наиболее гибкий вариант из серии HED8: не требует специальной монтажной плиты (0P) или стек-плиты (0H). Подключается в любой точке гидросистемы, где имеется ответное отверстие G 1/4". Незаменимо при модернизации существующего оборудования, когда нет возможности установить плитный блок, а также для мобильных машин и нестандартных компоновок.
Диапазон 350 бар
Диапазон /350 бар (8–350 бар) охватывает весь рабочий диапазон промышленной гидравлики высокого давления. Максимальное рабочее давление гидросистемы — 500 бар. Жёсткая пружина обеспечивает точную настройку по всему диапазону с воспроизводимостью < ±1%. Маховик KW позволяет быстро изменять уставку без инструмента. Применяется там, где сочетаются трубная разводка и высокое рабочее давление.
Сравнение трёх исполнений HED8 для диапазона 350 бар
|
Параметр
|
Значение
|
|
HD-HED80P1X/350K14KW (30359119349)
|
0P — плита NG6 — для гидравлических блоков с монтажной плитой
|
|
HD-HED80H1X/350K14KW (30697768193)
|
0H — стек NG6 — для стековых сборок распределителей
|
|
HD-HED80A1X/350K14KW (30006165581)
|
0A — труба G 1/4" — для любого места в трубной разводке
|
Технические характеристики
|
Параметр
|
Значение
|
|
Артикул производителя
|
30006165581
|
|
Модель
|
HD-HED80A1X/350K14KW
|
|
Производитель
|
Beijing Huade Hydraulic Industrial Group
|
|
Аналог Rexroth
|
HED 8 OA-1X/350K14KW
|
|
Тип
|
Реле давления поршневое (Piston type)
|
|
Тип подключения (гидравл.)
|
0A — трубное, G 1/4" (ISO 228/1)
|
|
Серия компонентов
|
1X (10–19)
|
|
Диапазон настройки давления
|
8–350 бар
|
|
Макс. рабочее давление
|
500 бар
|
|
Точность воспроизводимости
|
< ±1% от диапазона настройки
|
|
Выходной сигнал
|
Микровыключатель NC / NO (потенц.-свободный)
|
|
Макс. нагрузка (AC)
|
250 В / 5 А
|
|
Макс. нагрузка (DC)
|
50 В/1 А; 125 В/0,03 А; 250 В/0,02 А
|
|
Макс. частота переключений
|
4800 раз/час
|
|
Электрическое подключение
|
DIN 43 650 форма A, 4-полюсный (3+PE), K14
|
|
Тип регулятора
|
KW — маховик со шкалой
|
|
Класс защиты IP
|
IP 65
|
|
Уплотнения
|
NBR
|
|
Температура жидкости
|
−30°C … +80°C
|
|
Вязкость
|
10–800 мм²/с
|
|
Рабочая жидкость
|
HL, HLP (DIN 51524)
|
|
Вес
|
~0,8 кг
|
Применение
Контроль давления в гидросистемах мобильных машин (краны, экскаваторы, погрузчики) — монтаж в удобном месте трубопровода. Модернизация существующего оборудования без установки специальных плит. Испытательные стенды с временным подключением через резьбовой тройник. Контроль давления в отдалённых точках гидросистемы. Нестандартные гидравлические установки без плитных блоков. Применяется в машиностроении, нефтехимии, судостроении, авиакосмической и горнодобывающей отрасли — в соответствии с областями применения Huade.
Замена и взаимозаменяемость
При замене на оригинальный Rexroth: HED 8 OA-1X/350K14KW — полная функциональная совместимость. Допустима замена на серию 2X (HED 8 OA-2X/350K14KW) — размеры идентичны. При выборе замены обязательно проверять: тип подключения (0A, трубное G 1/4"), диапазон (/350), разъём (K14), тип регулятора (KW).
Продукция Beijing Huade Hydraulic Industrial Group Co., Ltd.
