Гидроцилиндры Duplomatic HC3 / HCK3

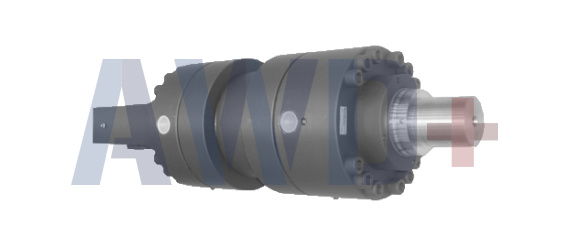

Тяжёлые гидроцилиндры двустороннего действия серии HC3 / HCK3 производства Duplomatic Oleodinamica (Италия), соответствующие норме ISO 6022. Рассчитаны на номинальное давление 250 бар, пиковое — до 375 бар. Усиленный корпус и крышки с двойным стопорным кольцом обеспечивают надёжную работу в условиях высоких давлений и импульсных нагрузок. Применяются в прессовом оборудовании, тяжёлой спецтехнике и высоконагруженных гидростендах.
Технические характеристики
|
Параметр
|
Значение
|
Примечание
|
|
Стандарт
|
ISO 6022
|
Монтажные присоединительные размеры унифицированы
|
|
Тип действия
|
Двустороннее
|
Усилие развивается в обоих направлениях хода
|
|
Номинальное давление
|
250 бар
|
Непрерывная работа
|
|
Пиковое давление
|
375 бар
|
Кратковременные переходные режимы
|
|
Испытательное давление
|
375 бар
|
1,5 × номинал согласно ISO 6022
|
|
Диаметр поршня
|
32 — 200 мм
|
9 типоразмеров: 32, 40, 50, 63, 80, 100, 125, 160, 200
|
|
Диаметр штока
|
Стандартный / увеличенный
|
Увеличенный — для продольной нагрузки или режима толкания
|
|
Максимальная длина хода
|
По таблицам нагружения
|
Расчёт по Эйлеру, случай II или IV — зависит от типа крепления
|
|
Температура рабочей жидкости
|
−25…+80 °C
|
До +120 °C с уплотнениями FKM
|
|
Вязкость рабочей жидкости
|
20 — 380 сСт
|
Оптимум 46 сСт
|
|
Рабочая жидкость
|
Минеральное масло ISO VG 32–68
|
Огнестойкие жидкости HFAE, HFAS, HFB, HFC, HFDU — с уплотнениями NBR/FKM
|
|
Уплотнения (стандарт)
|
PU + PTFE
|
Опция: NBR, FKM
|
|
Шероховатость зеркала
|
Ra ≤ 0,4 мкм
|
Хонингованная бесшовная стальная труба с увеличенной толщиной стенки
|
|
Твёрдость штока
|
≥ 58 HRC
|
Азотирование или хромирование поверхности
|
|
Портовые соединения
|
BSP (G) / NPT / метрика
|
Фланцевые порты по SAE J1926; ориентация аксиальная или радиальная (шаг 90°)
|
|
Уплотнение портов
|
ORFS (O-ring face seal)
|
Прямое подключение к распределительному блоку без переходников
|
Конструктив
Корпус — бесшовная стальная труба с увеличенной по сравнению с серией HC2 толщиной стенки. Внутренняя поверхность хонингована до Ra ≤ 0,4 мкм. Торцевые крышки зафиксированы двойным стопорным кольцом, что увеличивает несущую способность соединения и снижает риск усталостного разрушения при импульсных нагрузках с амплитудой ΔP > 100 бар.
Шток — азотированная или хромированная сталь, твёрдость поверхности ≥ 58 HRC. Обеспечивает стойкость к задирам и абразивному износу при работе в запылённых условиях без дополнительного грязесъёмника.
Уплотнительный пакет — полиуретан + PTFE в стандартной комплектации. При заказе с суффиксом N устанавливаются уплотнения NBR, с суффиксом V — FKM (Viton), допускающие температуру среды до +120 °C и совместимые с жидкостями HF-типа.
Демпфирование конца хода (опция) — гидравлическое, регулируемое дроссельной иглой. Устанавливается на стороне поршня, штока или с обеих сторон. Критически важно при высоких рабочих давлениях и больших перемещаемых массах — снижает ударную нагрузку на крышки и уплотнения в крайних положениях.
Датчик положения (опция) — магнитострикционный, монтируется в полость штока без вмешательства в гидравлическую схему. Выходной сигнал: 0–10 В / 4–20 мА / SSI / CANopen.
Исполнения
|
Обозначение
|
Тип крепления
|
Описание
|
|
HC3
|
Фланцевое
|
Фиксированный передний фланец + задняя резьбовая крышка. Жёсткий монтаж, требует соосности ≤ 0,1 мм/м
|
|
HCK3
|
Шарнирное
|
Проушина на штоке + цапфа или задняя проушина на корпусе. Воспринимает угловое смещение оси нагрузки до ±3°. Применяется при несоосном нагружении
|
Типоразмерный ряд
|
Ø поршня, мм
|
Ø штока стандарт, мм
|
Ø штока увеличенный, мм
|
Усилие выдвижения при 250 бар, кН
|
Усилие втягивания при 250 бар, кН (стд. шток)
|
|
32
|
18
|
22
|
20,1
|
14,6
|
|
40
|
22
|
28
|
31,4
|
23,8
|
|
50
|
28
|
36
|
49,1
|
36,7
|
|
63
|
36
|
45
|
78,0
|
58,8
|
|
80
|
45
|
56
|
125,7
|
94,5
|
|
100
|
56
|
70
|
196,3
|
150,9
|
|
125
|
70
|
90
|
306,8
|
235,2
|
|
160
|
90
|
110
|
502,7
|
402,1
|
|
200
|
110
|
140
|
785,4
|
638,5
|
* Усилие рассчитано по формуле F = P × A. Для точного подбора с учётом КПД и потерь давления используйте таблицы нагружения Duplomatic.
Варианты исполнения и опции
|
Параметр
|
Вариант 1
|
Вариант 2
|
Вариант 3
|
|
Уплотнения
|
PU + PTFE (стандарт)
|
NBR — для HF-жидкостей
|
FKM — до +120 °C, HF-жидкости
|
|
Резьба портов
|
BSP (G) — стандарт
|
NPT
|
Метрика / фланец SAE J1926
|
|
Ориентация портов
|
Аксиальная
|
Радиальная 90°
|
Радиальная 180°
|
|
Демпфирование конца хода
|
Без демпфирования
|
Со стороны поршня
|
С обеих сторон
|
|
Датчик положения
|
Без датчика
|
Аналоговый 0–10 В / 4–20 мА
|
Цифровой SSI / CANopen
|
|
Покрытие штока
|
Азотирование (стандарт)
|
Твёрдое хромирование
|
—
|
Монтаж и стыковка
Присоединительные размеры по ISO 6022 обеспечивают взаимозаменяемость с цилиндрами других производителей того же стандарта. Поверхность фланцев обработана под ORFS — допустимо прямое подключение к распределительному блоку без промежуточных переходников.
При системном давлении выше 200 бар или импульсных нагрузках с амплитудой ΔP > 100 бар рекомендуется предусматривать демпфирование конца хода — это снижает усталостную нагрузку на крышки и продлевает ресурс уплотнений. При жёстком монтаже (исполнение HC3, оба конца зафиксированы) необходимо обеспечить соосность в пределах 0,1 мм/м. При наличии угловых смещений применяется исполнение HCK3 с проушиной.
