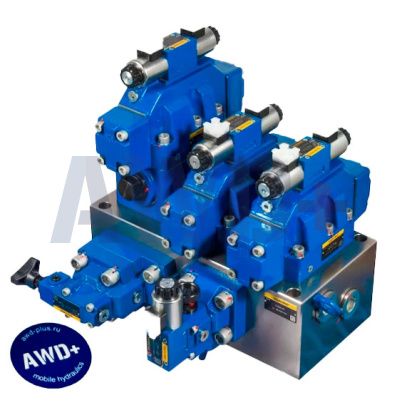

Гидроблок на плите Rekith + клапаны Rekith

Промышленный гидравлический блок управления на манифолде Rekith с пилотируемыми электромагнитными распределителями повышенного типоразмера (NG10/NG16). В отличие от блоков прямого действия, данная конструкция использует схему с предуправлением: малый пилотный клапан управляет большим основным золотником — это позволяет работать с высокими расходами и давлениями при минимальной мощности соленоида.

Блок выполнен в многоуровневой компоновке: основные распределители смонтированы на манифолде, пилотные клапаны — сверху на каждом распределителе. В конструкцию интегрированы гидрозамки, дроссели, предохранительный клапан и аварийное ручное управление. Все рабочие порты выведены на боковую панель с маркировкой.

Технические характеристики

Что входит в комплект

• Стальной манифолд Rekith с внутренней разводкой каналов
• Пилотируемые распределители Rekith NG10/NG16 — по схеме заказчика
• Пилотные клапаны Rekith 4WE NG6, 24V DC — по числу секций
• Встроенные гидрозамки
• Встроенные дроссели с регулировкой
• Предохранительный клапан
• Аварийный рычаг ручного управления
• Точки замера давления (штуцеры)
• Маркированная боковая панель портов

Преимущества конструкции

Пилотное управление — высокий расход при малом соленоиде. Схема с предуправлением позволяет переключать основной золотник большого диаметра небольшим пилотным клапаном NG6. Расход через блок — до 300 л/мин и выше при стандартном соленоиде 24V DC 30–40 Вт.

Аварийное ручное управление. Механический рычаг позволяет переключить золотник вручную при отказе электрики — критически важно для безопасности на подъёмной и удерживающей технике.

Единый бренд — манифолд и клапаны Rekith. Полная конструктивная совместимость посадочных мест, каналов и уплотнений. Нет риска несовпадения геометрии при сборке из компонентов разных производителей.

Встроенная диагностика. Точки замера давления на каждой секции — подключение манометра или гидротестера за секунды, без демонтажа трубопроводов.

Многоуровневая компоновка. Плотная компактная сборка снижает габариты блока при большом числе функций — пилотные клапаны расположены непосредственно над основными распределителями.

Фиксация нагрузки. Встроенные гидрозамки надёжно удерживают исполнительный механизм в заданном положении при снятом управляющем сигнале.

Область применения

• Тяжёлые краны-манипуляторы и буровые установки
• Лесозаготовительные машины с высоким расходом (харвестеры, форвардеры)
• Горнодобывающая и строительная техника
• Морское и портовое оборудование
• Промышленные прессы и зажимные системы высокого давления
• Испытательные стенды с управлением от ПЛК
• Любые системы, где расход превышает 80 л/мин на секцию

Сравнение типов гидроблоков Rekith

Проектируем под задачу. Пришлите гидросхему, число секций и требуемый расход — подберём типоразмер распределителей, рассчитаем манифолд и согласуем расположение портов.
