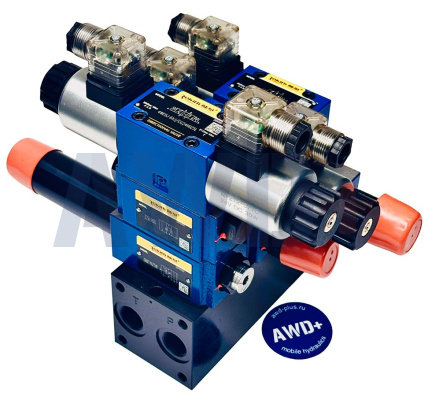

Готовый гидравлический блок управления на базе монтажной плиты Eurofluid стандарта CETOP 3 (NG6 / D03) с установленными дискретными электромагнитными распределителями Rekith серии 4WE. Блок полностью собран, проверен и готов к подключению — без дополнительного монтажа клапанов и без внешних межклапанных трубопроводов.
Моноблочная конструкция сокращает количество соединений внутри системы, уменьшает габариты и снижает риск утечек. Все каналы P и T разведены внутри плиты — снаружи только два рабочих порта и электрические разъёмы.
Характеристики
|
Параметр
|
Значение
|
|
Стандарт монтажной плиты
|
CETOP 3 / NG6 / D03
|
|
Условный проход
|
Ду 6 мм
|
|
Макс. рабочее давление
|
до 350 бар
|
|
Напряжение соленоидов
|
24V DC
|
|
Мощность соленоида
|
30 Вт
|
|
Макс. расход
|
до 80 л/мин
|
|
Тип распределителей
|
4WE6 — дискретные, прямого действия
|
|
Присоединение P/T
|
G 1/2" BSP
|
|
Присоединение A/B
|
G 3/8" BSP
|
|
Разъём соленоида
|
DIN 43650 (стандарт)
|
|
Материал плиты
|
Сталь
|
Что входит в комплект
- Монтажная плита Eurofluid CETOP 3 (NG6)
- Электромагнитные распределители Rekith 4WE6 — 2 шт.
- Электромагнитный привод MFZ12 24V DC 30W — 2 шт.
- Соединительные элементы в сборе
Преимущества конструкции
Нет внешних трубопроводов между клапанами. Моноблочная конструкция снижает габариты до минимума и избавляет от необходимости использовать трубы и фитинги между клапанами.
Быстрая замена распределителей. Съём клапана производится без отсоединения магистралей — достаточно открутить четыре болта крепления.
Стандартная взаимозаменяемость. Распределители Rekith 4WE6 имеют монтажную поверхность CETOP 3, совместимую с клапанами Rexroth 4WE6, Atos, Parker и другими производителями того же стандарта.
Управление через стандартный разъём DIN. Подключение соленоидов — штекер DIN 43650, кабель любой длины, никакой нестандартной электрики.
Высокий ресурс при пиковых нагрузках. Максимальное рабочее давление — 350 бар, что перекрывает большинство задач мобильной и промышленной гидравлики.
Где применяется
- Манипуляторы и гидравлические руки спецтехники
- Краны-манипуляторы, КМУ, ГМУ
- Подъёмные платформы и вышки
- Лесозаготовительная техника (харвестеры, форвардеры)
- Гидравлические прессы и зажимные станции
- Строительная и дорожная техника
- Промышленные гидроагрегаты и стенды
Почему блок, а не россыпь компонентов
Отдельная покупка плиты, клапанов, уплотнений и крепежа требует времени на подбор, проверку совместимости и сборку. Готовый гидроблок — это проверенная комбинация компонентов, которая встаёт на место за час. Подходит для замены вышедшего из строя узла или для построения новой гидросистемы с нуля.
