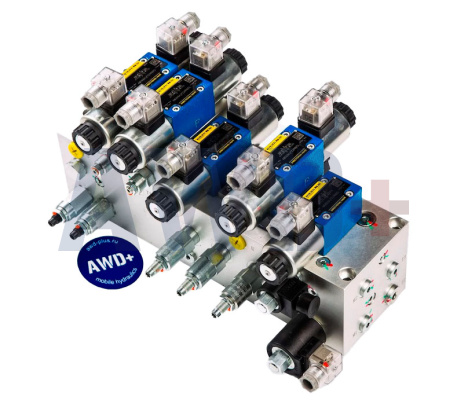

Гидравлический блок управления на алюминиевом манифолде с четырьмя электромагнитными распределителями Rekith серии 4WE NG6. Блок представляет собой законченное гидравлическое решение: в тело манифолда интегрированы дроссели с ручной регулировкой, гидрозамки и предохранительный клапан. Все рабочие порты маркированы (A1/B1, A2/B2, P, T) и выведены на боковую панель — подключение быстрое и однозначное.
Алюминиевый корпус манифолда снижает общий вес блока по сравнению со стальным исполнением.
Технические характеристики
|
Параметр
|
Значение
|
|
Тип плиты
|
Алюминиевый манифолд
|
|
Стандарт посадочных мест
|
CETOP 3 / NG6 / D03 (ISO 4401)
|
|
Число секций
|
4 (по схеме заказчика)
|
|
Условный проход
|
Ду 6 мм
|
|
Макс. рабочее давление
|
до 350 бар
|
|
Напряжение соленоидов
|
24V DC
|
|
Тип распределителей
|
Rekith 4WE — дискретные
|
|
Разъём соленоида
|
DIN 43650
|
|
Дроссели
|
Встроенные, с ручной регулировкой
|
|
Гидрозамки
|
Встроенные
|
|
Точки замера давления
|
Есть (штуцеры Шредера)
|
|
Маркировка портов
|
A1/B1, A2/B2… P, T
|
|
Материал манифолда
|
Алюминий
|
Что входит в комплект
- Алюминиевый манифолд с внутренней разводкой каналов
- Распределители Rekith 4WE NG6, 24V DC — 4 шт.
- Встроенные дроссели с ручной регулировкой и стопорением — по числу секций
- Встроенные гидрозамки — по числу секций
- Предохранительный клапан
- Точки замера давления (штуцеры Шредера)
- Маркированная боковая панель портов
Преимущества конструкции
Всё в одном блоке. Распределители, дроссели, гидрозамки и предохранительный клапан объединены в едином корпусе — никаких внешних трубопроводов и фитингов между компонентами. Меньше соединений — меньше точек возможных утечек.
Ручная регулировка скорости по каждой секции. Встроенные дроссели с жёлтыми стопорными колпачками позволяют точно настроить скорость каждого исполнительного механизма прямо на блоке, без дополнительных элементов в магистрали.
Фиксация нагрузки. Встроенные гидрозамки удерживают исполнительный механизм в заданном положении при снятом сигнале управления — критично для подъёмных и удерживающих функций.
Контроль давления без разборки. Точки замера давления (штуцеры Шредера) на каждой секции позволяют подключить манометр или тестер прямо в полевых условиях — диагностика без демонтажа трубопроводов.
Лёгкий алюминиевый корпус. Манифолд из алюминия значительно легче стального аналога — важно при монтаже на подвижных частях машины или при ограничениях по весу.
Чёткая маркировка портов. Все рабочие порты подписаны (A1, B1, A2, B2, P, T и др.) на боковой панели — подключение без ошибок даже при первом монтаже.
Область применения
- Краны-манипуляторы (КМУ, ГМУ) — управление стрелой, рукоятью, ротатором, захватом
- Лесозаготовительная техника — харвестеры, форвардеры
- Коммунальная и дорожная техника
- Подъёмные платформы и вышки
- Прицепное навесное оборудование с гидроприводом
- Промышленные гидроагрегаты с несколькими потребителями
Чем отличается от блока на стандартной монтажной плите
|
|
Стандартная плита CETOP
|
Алюминиевый манифолд
|
|
Дроссели
|
отдельно
|
встроены
|
|
Гидрозамки
|
отдельно
|
встроены
|
|
Точки замера давления
|
нет
|
есть
|
|
Маркировка портов
|
нет
|
есть
|
|
Вес
|
выше (сталь)
|
ниже (алюминий)
|
|
Внешние соединения
|
есть
|
нет
|
|
Гидросхема
|
стандартная
|
по заданию
|
Изготавливаем под заказ. Пришлите число секций, схемы золотников и требования к портам — рассчитаем и соберём блок под вашу гидросхему.
