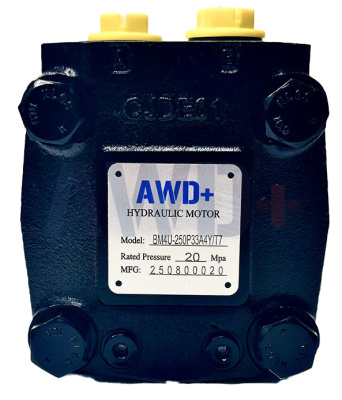

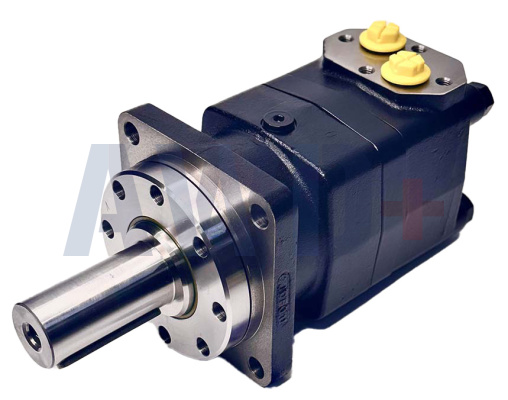

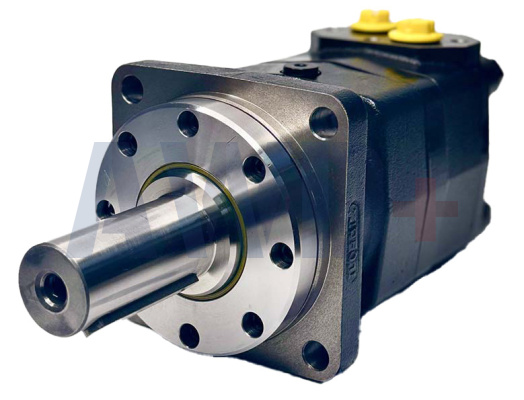

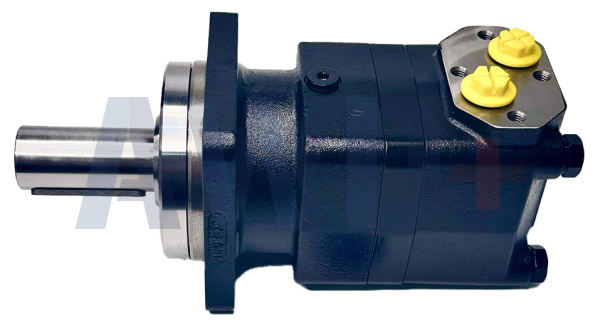

BM4U-250P33A4YT7 Орбитальный гидромотор с дисковым распределением | 252,2 мл/об | 200 бар (непр.) | 395 об/мин | 710 Н·м | Фланец A4 | Вал P33 Ø31,75 мм
Назначение и область применения
Высокомоментный орбитальный гидромотор серии BM4 с торцевым дисковым распределением масла (Disk Valve). Корпус из шаровидного чугуна. Отличается от серии BMM/BMP/BMR принципиально иной конструкцией золотника — дисковой вместо шпиндельной (аксиальной). Это обеспечивает более высокое рабочее давление (до 200 бар непрерывно против 70–140 бар у шпиндельных серий) и соответственно более высокий крутящий момент.
Серия BM4U — специальное исполнение базовой серии BM4, рассчитанное на повышенные нагрузки на вал и усиленное уплотнение. Полностью совместима по монтажным размерам с BM4 аналогичного типоразмера.
Согласно каталогу Zihyd, серия BM4 (Disk Valve) предназначена для широкого спектра применений: регулировка высоты пресс-форм инжекционных машин, дорожные уборщики, пилы, рабочие платформы и другое оборудование с требованием высокого момента при малых оборотах.
Типичные области применения:
• Строительная и горнодобывающая техника: приводы ходовых частей экскаваторов, буровых установок, мини-погрузчиков
• Лесная техника: харвестеры, форвардеры, рубительные машины — прямой привод с высоким моментом
• Морские лебёдки и тральные системы: высокий момент при малых оборотах
• Промышленные подъёмники и лебёдки
• Пластмассовая промышленность: регулировка высоты пресс-форм
• Дорожная техника: дорожные уборщики, снегоуборочные фрезы
• Сельскохозяйственная техника: самоходные машины с ходовым гидроприводом
Расшифровка маркировки
|
Код
|
Значение
|
Описание
|
|
BM4
|
BM4 Orbit Hydraulic Motor With Disk Valve
|
Орбитальный гидромотор с торцевым дисковым распределением масла (Disk Valve / торцевое). Более высокое давление и момент, чем у аксиального (BMM/BMP/BMR)
|
|
U
|
Special version / U-suffix
|
Суффикс U — специальное исполнение серии BM4 (усиленное уплотнение вала, расширенные нагрузки). Параметры соответствуют BM4-250
|
|
250
|
Displacement 250 ml/r
|
Рабочий объём 252,2 мл/об (типоразмер 250)
|
|
P33
|
Output shaft P33
|
Вал Ø31,75 мм цилиндрический, шпонка 7,96×7,96×36 мм — из таблицы валов BM4 каталога Zihyd
|
|
A4
|
Square flange A4
|
Квадратный фланец A4: 4-болтовый, отверстия Ø14,5 мм, центровочный поясок Ø125 мм, размер 140×140 мм
|
|
Y
|
Port code Y
|
Порты: P(A,B) = G3/4" (глубина 15 мм); T (дренаж) = G1/4" (глубина 12 мм) — из таблицы портов BM4
|
|
T
|
Drain port / suffix T
|
Обозначение наличия дренажного порта / тип подключения
|
|
7
|
Special features / rotation code
|
Код особенностей исполнения (позиция 6 ordering code) или код направления вращения (позиция 7)
|
Принцип работы — торцевое дисковое распределение (Disk Valve)
Серия BM4 использует дисковое (торцевое) распределение масла. В отличие от аксиального шпиндельного золотника (серии BMM/BMP/BMR), дисковый золотник расположен торцово — перпендикулярно оси вращения вала. Диск вращается вместе с выходным валом и последовательно открывает/закрывает каналы к рабочим камерам шестерённого узла Gerotor.
Торцевое расположение золотника обеспечивает увеличенный гидравлический диаметр каналов при тех же габаритах, что позволяет работать при более высоком давлении и расходе. Именно поэтому серия BM4 допускает непрерывное давление 200 бар и момент до 1121 Н·м (BM4-500) — против 70–140 бар у шпиндельных серий.
Встроенный дисковый золотник обеспечивает точную синхронизацию подачи масла к рабочим камерам в точном соответствии с угловым положением ротора. Корпус из шаровидного чугуна обеспечивает высокую прочность и ударостойкость.
Допустимые нагрузки на выходной вал (BM4):
• Радиальная нагрузка P: max = 10 кН (согласно графику каталога, тип A — BM4)
• Расстояние от фланца до точки приложения нагрузки — см. кривую допустимой радиальной нагрузки в каталоге
• Осевая нагрузка: ограниченная — рекомендуется использовать с дополнительным подшипником при осевых нагрузках
|
⚠ Три режима давления
Непрерывный (Cont.): постоянная работа. Кратковременный (Int.): до 10% времени в минуту (6 сек/мин). Пиковый (Peak): до 1% времени в минуту (0,6 сек/мин). Оптимальный режим — 1/3–2/3 от номинала.
|
Disk Valve (BM4) vs Spool Valve (BMM/BMP/BMR) — выбор типа
|
Параметр
|
Spool Valve — BMM/BMP/BMR
|
Disk Valve — BM4 (данная модель)
|
|
Распределение масла
|
Аксиальный шпиндель (spool)
|
Торцевой диск (disk valve)
|
|
Серии Zihyd
|
BMM, BMP, BMR
|
BM3Y, BM4, BM5, BM6
|
|
Макс. давление непр.
|
7–14 МПа (70–140 бар)
|
20–21 МПа (200–210 бар)
|
|
Макс. момент
|
до 595 Н·м (BMR-200)
|
до 1598 Н·м (BM4-500)
|
|
Скорость непр.
|
295–1950 об/мин
|
185–625 об/мин
|
|
Вес (250 мл/об)
|
~6–9 кг
|
~21 кг
|
|
Применение
|
Умеренные нагрузки
|
Тяжёлые нагрузки, высокий момент
|
Технические данные из каталога Zihyd
|
Параметр
|
Значение
|
|
Бренд
|
Zihyd (宁波中意液压马达有限公司)
|
|
Артикул
|
BM4U-250P33A4YT7
|
|
Серия
|
BM4 — торцевое дисковое распределение масла (Disk Valve)
|
|
Аналоги
|
Danfoss OMS 250 / M+S MS 250 / Parker TF250 / Char-Lynn 104-series
|
|
Рабочий объём
|
252,2 мл/об
|
|
Макс. давление непрерывное
|
20 МПа (200 бар)
|
|
Макс. давление кратковременное
|
24 МПа (240 бар) — до 10% времени в минуту
|
|
Макс. давление пиковое
|
28 МПа (280 бар) — до 1% времени в минуту
|
|
Макс. момент непрерывный
|
710 Н·м
|
|
Макс. момент кратковременный
|
883 Н·м
|
|
Макс. момент пиковый
|
1021 Н·м
|
|
Макс. скорость непрерывная
|
395 об/мин
|
|
Макс. расход непрерывный
|
100 л/мин
|
|
Макс. мощность непрерывная
|
25,2 кВт
|
|
Монтажный фланец
|
A4 — квадратный 4-болтовый, 140×140 мм, центровочный Ø125 мм
|
|
Выходной вал
|
P33 — Ø31,75 мм цилиндрический, шпонка 7,96×7,96×36 мм
|
|
Порты P(A,B)
|
G3/4" (глубина 15 мм) — код Y
|
|
Порт T (дренаж)
|
G1/4" (глубина 12 мм) — код Y
|
|
Длина L (BM4-250)
|
227,5 мм; L2 = 215,5 мм; B = 22 мм
|
|
Вес
|
21,4 кг
|
|
Корпус
|
Шаровидный чугун (ductile cast iron)
|
|
Температура масла
|
+20…+60 °C нормальная; макс. +90 °C (≤ 1 часа)
|
|
Вязкость масла
|
32–74 мм²/с рекомендуемая
|
|
Фильтрация
|
10 мкм номинальная
|
Семейство серии BM4 — исполнения
|
Серия
|
Описание
|
Особенность
|
|
BM4
|
BM4 базовая
|
Стандартное исполнение — данная модель (с суффиксом U)
|
|
BM4W
|
С колесным редуктором (W)
|
Встроенный планетарный редуктор; квадратный фланец 180×180 мм
|
|
BM4S
|
BM4 с тормозом (S)
|
Встроенный стояночный тормоз; диск 185 мм
|
|
BM4Y
|
BM4Y усиленный
|
Повышенное давление: до 27/30 МПа непр./крат.
|
|
BM4U
|
Специальное исполнение U
|
Данная модель; усиленное уплотнение вала и расширенные нагрузки
|
Серия BM4Y (усиленная) имеет повышенное давление: до 24 МПа (240 бар) непрерывно и 27 МПа (270 бар) кратковременно. Серия BM4W — со встроенным колёсным планетарным редуктором, квадратный фланец 180×180 мм. Серия BM4S — со встроенным стояночным тормозом.
Размерный ряд серии BM4 (из каталога Zihyd)
* Строка BM4-250 выделена синим — данная модель.
|
Тип
|
Объём, мл/об
|
P непр., МПа
|
P крат., МПа
|
P пик., МПа
|
М (непр/крат/пик), Н·м
|
n непр., об/мин
|
Q, л/мин
|
Мощн. непр., кВт
|
Вес, кг
|
|
BM4-160
|
158,8
|
20
|
24
|
28
|
450 / 559 / 663
|
625
|
100
|
20,1
|
20,3
|
|
BM4-200
|
200,8
|
20
|
24
|
28
|
561 / 714 / 818
|
495
|
100
|
25,2
|
20,8
|
|
BM4-250
|
252,2
|
20
|
24
|
28
|
710 / 883 / 1021
|
395
|
100
|
25,2
|
21,4
|
|
BM4-320
|
317,5
|
20
|
24
|
28
|
902 / 1143 / 1322
|
310
|
100
|
25,2
|
22,4
|
|
BM4-400
|
401,6
|
18
|
21
|
24
|
1008/ 1255/ 1431
|
245
|
100
|
22,0
|
23,0
|
|
BM4-500
|
535,3
|
16
|
18
|
21
|
1121/ 1377/ 1598
|
185
|
100
|
21,0
|
24,0
|
Монтажные фланцы серии BM4 (из каталога Zihyd)
|
Код
|
Тип фланца
|
Описание
|
|
A
|
Квадратный 4-болтовый (стандарт)
|
4-Ø14 мм, центровочный Ø125 мм, 140×140 мм
|
|
A1
|
Квадратный 4-болтовый (вариант 1)
|
Аналогично A, незначительные отличия по размерам центровки
|
|
A4
|
Квадратный 4-болтовый A4
|
Данная модель: 4-Ø14,5 мм, центровочный Ø125 мм, 140×140 мм
|
|
A7
|
Квадратный 4-болтовый A7
|
4-Ø14,5 мм, центровочный Ø125 мм, 140×140 мм (усиленный вариант)
|
|
A2III
|
Большой квадратный A2III
|
4-Ø13 мм; размер монтажной поверхности 120×120 мм или 140×140 мм
|
Примечание из каталога: при использовании фланца A4 вал мотора выступает от монтажной поверхности на 12 мм больше, чем при стандартном фланце A.
Выходные валы серии BM4 (из каталога Zihyd)
|
Код
|
Параметры вала
|
Примечание
|
|
P
|
Ø40 мм, шпонка 12×8×70 мм
|
Стандартный крупный вал; только A, A1, A7 фланец
|
|
P1
|
Ø32 мм, шпонка 10×8×50 мм
|
Средний вал
|
|
P13
|
Ø31,75 мм, шпонка 7,96×7,96×36 мм
|
Ø31,75 — дюймовый диаметр; шпонка дюймового стандарта
|
|
P33
|
Ø31,75 мм, шпонка 7,96×7,96×36 мм
|
Данная модель — аналог P13 (вариант 33): Ø31,75 цилиндрический
|
|
H4
|
Ø35 мм шлицевой, 6–35×29×10
|
Шлицевой вал; только A, A1, A7 фланец
|
|
H5
|
Ø35 мм шлицевой, 6–35×29×6
|
Шлицевой вал; только A, A1, A7 фланец
|
|
K3
|
Ø38,1 мм шлицевой, 17-DP12/24, a=30°
|
Эвольвентный шлиц; только A, A1, A7 фланец
|
Примечание из каталога: шафты H4, H5, K3 совместимы только с фланцами A, A1, A7 (квадратными). Фланец A4 совместим с валами P, P1, P13, P33, H4, H5, K3.
Портовые коды серии BM4 (из каталога Zihyd)
|
Код
|
P(A,B)
|
T (дренаж)
|
Примечание
|
|
Y
|
G3/4" (15 мм)
|
G1/4" (12 мм)
|
Данная модель — стандарт BSP G3/4"
|
|
Y3
|
M27×2 (15 мм)
|
M14×1,5 (12 мм)
|
Метрический стандарт
|
|
Y4
|
M22×1,5 (15 мм)
|
M14×1,5 (12 мм)
|
Метрический
|
|
Y8
|
7/8-14UNF (15 мм)
|
—
|
Дюймовый UNF
|
|
Y10
|
1-1/16-12UN (15 мм)
|
9/16-18UNF (12 мм)
|
Дюймовый UN
|
Данная модель — код Y: P(A,B) = G3/4" (15 мм), T = G1/4" (12 мм).
Аналоги и взаимозаменяемость
|
Бренд
|
Аналог
|
Примечание
|
|
Danfoss / Sauer
|
OMS 250
|
Оригинальная серия Disk Valve — Zihyd BM4 является аналогом
|
|
M+S Hydraulic
|
MS 250
|
Полный аналог по монтажным размерам и характеристикам
|
|
Parker
|
TF250 / VIS250
|
Совместим по монтажным размерам
|
|
Eaton / Char-Lynn
|
104-1049
|
Близкий аналог
|
|
White Drive
|
WS 250
|
Функциональный аналог
|
Монтаж и эксплуатация
Мотор допускает произвольную ориентацию монтажа. Перед первым пуском заполнить корпус чистой рабочей жидкостью через один из портов.
Условия эксплуатации (согласно каталогу Zihyd):
• Нормальная температура масла: +20…+60 °C; максимум: +90 °C (не более 1 часа)
• Рекомендуемая вязкость: 32–74 мм²/с
• Фильтрация системы: 10 мкм номинальная; магнит в фильтре или на дне бака
• При давлении в корпусе > 20 бар — подключить внешнюю дренажную линию
• Первый час работы: не более 30% номинального давления (приработка)
• Оптимальный режим: 1/3–2/3 от номинальных параметров
• Радиальная нагрузка: max 10 кН (кривая А из каталога Zihyd)
Направление вращения:
• Стандарт: при подаче в порт A — вал вращается по часовой стрелке (если смотреть с торца вала)
• При подаче в порт B — вал вращается против часовой стрелки
• Реверсирование без каких-либо аппаратных изменений — просто переключить направление потока
Ключевые преимущества
• Дисковое распределение (Disk Valve) — давление до 200 бар непрерывно: значительно выше, чем у шпиндельных серий
• Момент 710 Н·м непрерывно — для тяжёлых нагрузок без редуктора
• Корпус из шаровидного чугуна — высокая прочность и ударостойкость
• Вал P33 Ø31,75 мм с шпонкой — надёжная передача высоких моментов
• Фланец A4 140×140 мм — жёсткий монтаж на тяжёлой технике
• Порты G3/4" (код Y) — соответствие высокому расходу до 100 л/мин
• Реверсивный — смена направления вращения переключением потока
• Широкий размерный ряд BM4 160–500 мл/об при единой конструкции
• Семейство BM4/BM4W/BM4S/BM4Y — расширение функций без замены мотора
• Производство ISO9001, ISO14001, OHSAS18001 с 100% выходным контролем
• Полная взаимозаменяемость с Danfoss OMS 250 / M+S MS 250 по монтажным размерам
