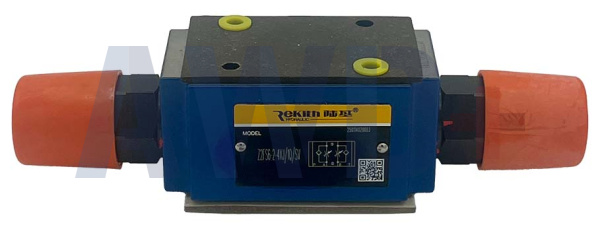

Z2FS6-2-4XJ/1Q/SV Двойной дроссель-обратный клапан | Сэндвич NG6 | Один шпиндель /1Q | Meter-in /S | 315 бар | 80 л/мин | FKM уплотнения
Назначение и область применения
Двойной дроссель-обратный клапан в исполнении сэндвич-плиты, типоразмер NG6. Устанавливается в стек между распределительным клапаном и монтажной плитой по стандарту ISO 4401-03 без трубных соединений. Два симметрично расположенных дросселя с обратными клапанами обеспечивают ограничение расхода в обоих рабочих каналах A и B.
Исполнение /1Q: один общий регулировочный шпиндель управляет дросселированием в обоих каналах A и B одновременно — скорость движения и возврата исполнительного механизма устанавливается одной регулировкой. Версия /S (meter-in): дросселирование на подаче к исполнительному механизму. Уплотнения FKM (V) расширяют совместимость с синтетическими и биоразлагаемыми жидкостями.
Типичные области применения:
• Регулировка скорости движения гидроцилиндров с одинаковой скоростью хода и возврата
• Ограничение расхода в пилотных линиях пилотируемых клапанов
• Регулировка времени переключения пилотируемых распределителей
• Металлообрабатывающие станки, зажимные и подъёмные устройства
• Системы с биоразлагаемыми или синтетическими жидкостями — за счёт FKM
• Мобильная гидравлика: краны, манипуляторы, подъёмники
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
Z2FS
|
Twin throttle check valve, sandwich
|
Двойной дроссель-обратный клапан, сэндвич-плита; ограничение расхода в обоих каналах A и B
|
|
6
|
Size 6 / NG6
|
Типоразмер 6; монтажный стандарт ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3
|
|
2
|
Adjustment type 2
|
Стопорный винт с контргайкой (setscrew with lock nut) — бесступенчатая регулировка, фиксация контргайкой
|
|
-4XJ
|
Series 4X (Rekith)
|
Серия 4X; дефис + J — маркировка Rekith
|
|
/1Q
|
One adjustment spindle for both A+B
|
Один общий регулировочный шпиндель для обоих каналов A и B одновременно (в отличие от /2Q — два независимых)
|
|
/S
|
Supply throttling (meter-in)
|
Дросселирование на ПОДАЧЕ (meter-in): поток ограничивается при движении от распределителя к исполнительному механизму
|
|
V
|
FKM seals (Viton)
|
Уплотнения из фторкаучука FKM (Viton) — расширенная совместимость с синтетическими и биоразлагаемыми жидкостями
|
Принцип работы — /1Q (один шпиндель) и /S (meter-in)
Клапан содержит два симметрично расположенных дросселя с обратными клапанами для каналов A и B. Один шпиндель (2) перемещает оба дроссельных золотника одновременно через общий механизм — это ключевое отличие /1Q от /2Q.
Подающий поток (A₁→A₂ или B₁→B₂) — дросселирование /S:
Жидкость от распределителя поступает через канал A₁ (или B₁). Поток проходит через дросселирующую щель — точку регулировки, образованную дроссельным золотником и корпусом. Осевое перемещение шпинделя (2) с помощью стопорного винта изменяет проходное сечение — регулирует расход к исполнительному механизму. Оба канала A и B дросселируются синхронно одним шпинделем.
Обратный поток (A₂→A₁ или B₂→B₁) — свободный проход:
Жидкость от исполнительного механизма давлением открывает обратный клапан, встроенный в дроссельный золотник, и свободно проходит через канал без дросселирования — потери минимальны.
|
⚠ /S (meter-in) vs /S2 (meter-out) — выбор версии
Данная модель /S (meter-in): дросселирование на ПОДАЧЕ — управление расходом к исполнительному механизму. Стабильная скорость при постоянной нагрузке. Версия /S2 (meter-out): дросселирование на СЛИВЕ — создаёт противодавление, предотвращает неконтролируемое движение при нависающей нагрузке. Для вертикальных цилиндров с нагрузкой — выбирать /S2.
|
/1Q vs /2Q — один или два шпинделя
|
Параметр
|
/1Q — данная модель
|
/2Q — два шпинделя
|
|
Число шпинделей
|
/1Q — 1 общий
|
/2Q — 2 независимых
|
|
Регулировка каналов
|
A и B синхронно
|
A и B раздельно
|
|
Применение
|
Одинаковая скорость A↔B
|
Разные скорости для A и B
|
|
Пример
|
Скорость цилиндра одинакова в обоих направлениях
|
Разная скорость хода и возврата
|
/1Q выбирается когда скорость хода и возврата цилиндра должна быть одинаковой. /2Q — когда нужны разные скорости подачи и возврата (например, быстрый возврат, медленная подача).
/S (meter-in) vs /S2 (meter-out)
|
Параметр
|
/S — meter-in (данная модель)
|
/S2 — meter-out
|
|
Режим
|
Meter-in — данная модель /S
|
Meter-out — /S2
|
|
Где дросселируется
|
На ПОДАЧЕ к исполнит. механизму
|
На СЛИВЕ от исполнит. механизма
|
|
Преимущество
|
Стабильность при переменной нагрузке
|
Противодавление — защита от вытягивания нагрузкой
|
|
Применение
|
Стандартный контроль скорости
|
Нависающие нагрузки, вертикальные цилиндры
|
Уплотнения FKM (/V) — расширенная совместимость с жидкостями
Уплотнения FKM (суффикс V) обеспечивают работу с широким спектром жидкостей, включая биоразлагаемые и синтетические, которые несовместимы со стандартными NBR.
|
Жидкость
|
Описание
|
FKM (/V)
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
FKM ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные масла
|
FKM ✓
|
|
HETG
|
Растительные масла (рапсовое)
|
FKM ✓
|
|
HEES
|
Синтетические эфиры
|
FKM ✓
|
|
HEPG
|
Полигликоли
|
FKM ✓
|
|
HFDU/HFDR
|
Огнестойкие безводные
|
FKM ✓
|
|
HFC
|
Огнестойкие водосодержащие
|
FKM ✓
|
Стандартная версия (без V, NBR): совместима с HL, HLP, HLPD, HVLP, HVLPD, HFC.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
Z2FS6-2-4XJ/1Q/SV
|
|
Аналог (Rexroth)
|
Z2FS6-2-4X/1QV | R900481623
|
|
Тип клапана
|
Двойной дроссель-обратный клапан, сэндвич-плита
|
|
Типоразмер
|
NG6
|
|
Монтажный стандарт
|
ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3
|
|
Схема дросселирования
|
Meter-in / Supply throttling (дросселирование на подаче) — /S
|
|
Число шпинделей
|
1 общий (/1Q) — синхронная регулировка обоих каналов A и B
|
|
Дросселируемые линии
|
A и B одновременно (симметрично)
|
|
Тип регулятора
|
Стопорный винт с контргайкой (setscrew + lock nut), тип 2
|
|
Макс. рабочее давление
|
315 бар (4568 psi)
|
|
Макс. расход
|
80 л/мин (21,1 US gpm)
|
|
Уплотнения
|
FKM (Viton) — суффикс V
|
|
Темп. жидкости (FKM)
|
−20…+80 °C
|
|
Диапазон вязкости
|
2,8…500 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажные болты
|
4× ISO 4762-M5-10.9
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~1,065 кг
|
Размерный ряд серии Z2FS
|
Серия
|
NG
|
Стандарт
|
Расход, л/мин
|
Вес, кг
|
Прим.
|
|
Z2FS6
|
NG6
|
ISO 4401-03
|
80
|
~1,065
|
◀ данная модель
|
|
Z2FS10
|
NG10
|
ISO 4401-05
|
160
|
~2,66
|
|
|
Z2FS16
|
NG16
|
ISO 4401-07
|
350
|
~4,4
|
|
|
Z2FS22
|
NG22
|
ISO 4401-08
|
500
|
~8,3
|
|
Варианты исполнения Z2FS6 (Rekith)
|
Артикул (Rekith)
|
Конфигурация
|
Примечание
|
|
Z2FS6-2-4XJ/1Q/SV
|
1 шпиндель, meter-in, FKM
|
Данная модель
|
|
Z2FS6-2-4XJ/1Q
|
1 шпиндель, meter-in, NBR
|
NBR версия
|
|
Z2FS6-2-4XJ/2Q/SV
|
2 шпинделя, meter-in, FKM
|
Независимая регулировка A и B
|
|
Z2FS6-2-4XJ/2Q
|
2 шпинделя, meter-in, NBR
|
2 шпинделя, NBR
|
|
Z2FS6-2-4XJ/1Q/S2V
|
1 шпиндель, meter-out, FKM
|
Дросселирование на сливе, FKM
|
|
Z2FS6-2-4XJ/2Q/S2V
|
2 шпинделя, meter-out, FKM
|
Слив, 2 шпинделя, FKM
|
Монтаж (сэндвич-плита)
Клапан устанавливается в стек по стандарту ISO 4401-03 (NG6/CETOP 3). Крепёжные болты: 4× ISO 4762-M5-10.9.
Настройка расхода (стопорный винт, тип 2):
• Ослабить контргайку
• Вращать стопорный винт: по часовой — уменьшение расхода (закрытие), против — увеличение
• Настройку выполнять на прогретом масле при рабочей температуре
• После достижения нужной скорости зафиксировать контргайку
• Один шпиндель /1Q регулирует оба канала A и B одновременно
Ключевые преимущества
• Сэндвич-монтаж NG6 — встраивается в стек без трубных соединений
• /1Q — один шпиндель для обоих каналов: простая единая регулировка скорости
• Meter-in /S — стабильная скорость исполнительного механизма при постоянной нагрузке
• FKM уплотнения — совместимость с HETG, HEES, HEPG, HFDU, HFC
• Свободный обратный поток через встроенный обратный клапан — без потерь
• 315 бар / 80 л/мин — высокая нагрузочная способность для NG6
• Стопорный винт с контргайкой (тип 2) — надёжная фиксация уставки
Полная размерная совместимость с Rexroth Z2FS6-2-4X/1QV (R900481623)
