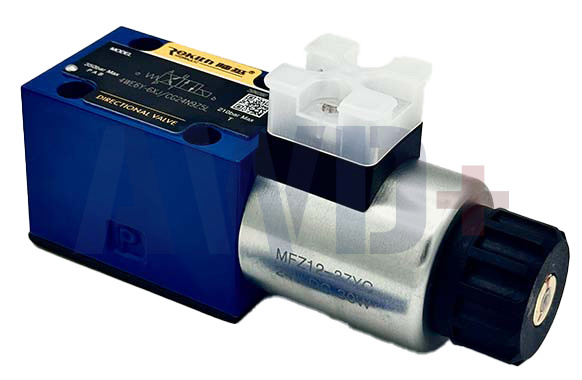

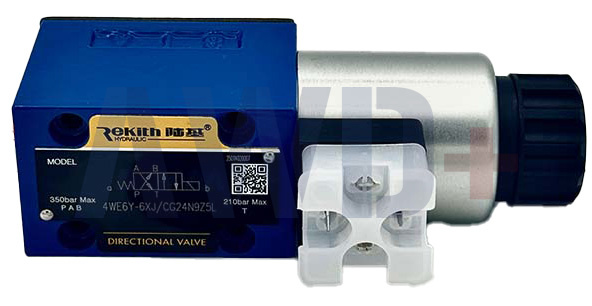

Гидрораспределитель 4WE6Y-6XJ/CG24N9Z5L — четырёхходовой трёхпозиционный (4/3) электромагнитный золотниковый клапан прямого действия типоразмера NG6 с питанием постоянного тока 24 В. Схема золотника Y относится к классу «открытый центр с полной разгрузкой» и является одной из наиболее распространённых в промышленной гидравлике.
Расшифровка артикула: 4WE — четырёхходовой соленоидный распределитель; 6 — типоразмер NG6 (CETOP 03 / ISO 4401-03); Y — схема золотника (нейтраль: все порты P, A, B, T соединены); 6X — серия конструктива (стабильные размеры); J — разъём DIN 43650 с LED-индикатором; CG24 — постоянный ток DC 24 В, мокрый якорь; N9Z5L — уплотнения NBR, разъём по DIN.
Схема золотника Y — полностью открытый центр: в нейтральном положении все четыре порта (P, A, B, T) соединяются между собой и с линией слива. Это обеспечивает свободную циркуляцию масла через насос без нагружения системы давлением, снижает тепловыделение на холостом ходу и защищает насос от гидроудара. При подаче напряжения на соленоид «a»: P→A, B→T. На соленоид «b»: P→B, A→T. После снятия управляющего сигнала возвратные пружины автоматически возвращают золотник в нейтраль.
Соленоид с мокрым якорем (wet-pin) полностью погружён в рабочую жидкость, что устраняет сухое трение подвижных частей, увеличивает ресурс катушки и обеспечивает эффективный теплоотвод. Разъём J с LED-индикатором обеспечивает визуальную обратную связь о состоянии каждого соленоида без измерительных приборов. Катушку можно повернуть на 90° и заменить без разборки камеры давления — удобство технического обслуживания в условиях монтажного пространства.
Korpus выполнен из высокопрочного чугуна, золотник — из легированной стали с прецизионной обработкой пар трения. Монтаж плитовой по стандарту CETOP D03 / ISO 4401-03-02-0-94: замена клапана производится без демонтажа трубопроводов.
Технические характеристики
Основные гидравлические параметры
|
Параметр
|
Значение
|
|
Тип клапана
|
Гидрораспределитель 4/3, прямого действия
|
|
Типоразмер
|
NG6 (CETOP 03 / ISO 4401-03-02-0-94)
|
|
Схема золотника
|
Y — нейтраль: P, A, B, T соединены (полный открытый центр)
|
|
Макс. давление (P, A, B)
|
до 350 бар
|
|
Макс. давление (T)
|
до 250 бар
|
|
Макс. расход (DC)
|
до 80 л/мин
|
|
Макс. расход (AC)
|
до 60 л/мин
|
|
Монтаж
|
Плитовой, CETOP D03 / ISO 4401-03-02-0-94
|
|
Серия конструктива
|
6X (размеры стабильны в диапазоне 60–69)
|
Соленоид и электрические параметры
|
Параметр
|
Значение
|
|
Тип соленоида
|
Мокрый якорь (wet-pin), два соленоида, отделяемая катушка
|
|
Напряжение питания
|
DC 24 В (CG24)
|
|
Допуск по напряжению
|
±10%
|
|
Разъём
|
DIN 43650, форма J (с LED-индикатором)
|
|
Класс защиты
|
IP65 (с установленным разъёмом)
|
|
Время переключения (вкл.)
|
20–70 мс (DC, при рабочей температуре)
|
|
Время переключения (откл.)
|
10–60 мс
|
|
Поворот катушки
|
Возможен на 90° без замены катушки
|
|
Замена катушки
|
Без вскрытия камеры давления
|
|
Соответствие
|
CE, директива по низкому напряжению
|
Материалы и совместимость
|
Параметр
|
Значение
|
|
Уплотнения
|
NBR (Buna-N)
|
|
Корпус
|
Чугун (литой)
|
|
Золотник
|
Легированная сталь, прецизионная обработка
|
|
Совместимые жидкости
|
HL, HLP, HLPD, HVLP, HVLPD (минеральные масла)
|
|
Вязкость
|
15–380 мм²/с
|
|
Рабочая температура
|
−20°C … +70°C
|
|
Степень чистоты масла
|
ISO 4406 класс 20/18/15 (рекомендуется)
|
|
Взаимозаменяемость
|
Rexroth 4WE6Y, Huade 4WE6Y (монтаж CETOP D03)
|
⚠ Для жидкостей HFA, HFB, HFC — необходима консультация: возможна несовместимость с уплотнениями NBR. Рассмотрите вариант с уплотнениями FKM (суффикс /V).
Сравнение схем золотника — схема Y выделена
|
Схема
|
Нейтральное положение
|
Назначение
|
|
D
|
P→T, A и B заперты
|
Разгрузка насоса + фиксация рабочих линий
|
|
E
|
P заперт, A→T, B→T
|
Изоляция насоса, разгрузка цилиндра
|
|
G
|
P заперт, A/B открыты, T открыт
|
Плавание цилиндра, разгрузка через T
|
|
H
|
Все порты заперты
|
Жёсткая фиксация нагрузки (closed center)
|
|
HA
|
Один соленоид, пружинный возврат
|
Упрощённое управление 4/2, fail-safe
|
|
M
|
P→A→B→T, все соединены
|
Свободное вращение гидромотора
|
|
Y
|
P→A→B→T, все соединены
|
Полная разгрузка насоса + плавание
|
Преимущества
• Схема Y разгружает насос в нейтрали — свободная циркуляция через P→T снижает нагрев и давление на холостом ходу
• Плавание исполнительного органа: в нейтрали шток цилиндра или вал мотора не зажаты гидравлически
• Плитовой монтаж CETOP D03 — замена без демонтажа трубопроводов, стандартные крепёжные отверстия M5
• Мокрый якорь (wet-pin) — соленоид работает в масляной среде, нет сухого трения, высокий ресурс катушки
• DC 24 В — стандарт промышленной автоматики, прямое управление от выходов ПЛК
• Серия 6X — стабильные монтажные размеры, полная преемственность в диапазоне серий 60–69
• Поворот катушки на 90° — гибкость при монтаже в стеснённых условиях
• OEM-аналог Rexroth 4WE6Y — полная взаимозаменяемость при более доступной цене
Применение
|
Оборудование / отрасль
|
Функция клапана
|
|
Гидросистемы с насосом постоянного расхода
|
Разгрузка насоса в нейтрали, снижение нагрева
|
|
Металлообрабатывающие станки
|
Управление подачей суппорта, зажимные устройства
|
|
Мобильная техника (экскаваторы, погрузчики)
|
Открытый центр соответствует схеме с шестерёнчатым насосом
|
|
Гидравлические прессы
|
Реверс и останов ползуна с разгрузкой в паузе
|
|
Испытательные стенды
|
Переключение нагрузочных контуров
|
|
Литьевые машины (ТПА)
|
Управление прижимом, выталкивателем
|
Нужна схема H (закрытый центр) или M (моторная)? Доступны все варианты — уточните у менеджера.
