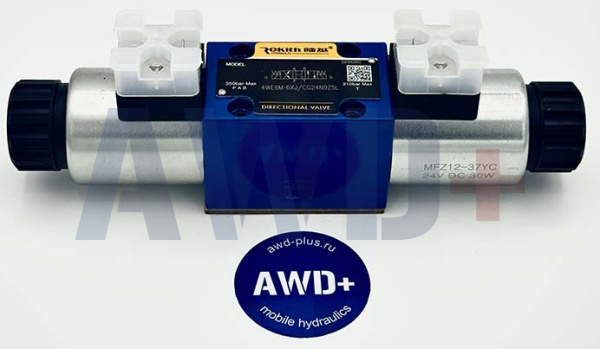

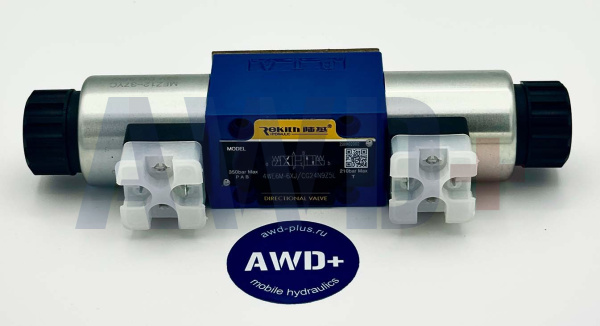

Гидрораспределитель Rekith 4WE6M-6XJ/CG24N9Z5L
Золотниковый клапан с электромагнитным управлением, схема M — итальянское качество для задач с фиксацией нагрузки
Гидрораспределитель Rekith 4WE6M-6XJ/CG24N9Z5L — золотниковый клапан направленного действия с электромагнитным управлением типоразмера ДУ6 (NG6) для стыкового монтажа по стандарту CETOP 3 / ISO 4401-03. Является полным функциональным и присоединительным аналогом Bosch Rexroth 4WE6M и отечественных ВЕ6/1РЕ6 схема M. Взаимозаменяем без переделки гидроблока и трубопроводов.
Схема золотника M — ключевая особенность
Буква M в артикуле определяет поведение золотника в нейтральном (обесточенном) положении. Это не просто обозначение — это принципиальное конструктивное решение, которое отличает данный клапан от большинства других исполнений серии 4WE6.
В нейтральной позиции при отсутствии управляющего сигнала на обеих катушках:
- Канал P → T: напорная магистраль соединена со сливом — насос работает в режиме разгрузки при нулевом давлении
- Канал A: полностью заперт — рабочая полость исполнительного органа удерживается
- Канал B: полностью заперт — вторая рабочая полость удерживается
Такая конфигурация решает сразу две задачи одновременно: фиксирует положение штока цилиндра или гидромотора без дополнительных гидрозамков и одновременно разгружает насосную станцию в паузах цикла, предотвращая перегрев масла и снижая износ насоса.
Сравнение схемы M с другими нейтралями серии 4WE6
|
Схема
|
P в нейтрали
|
A в нейтрали
|
B в нейтрали
|
Разгрузка насоса
|
Фиксация нагрузки
|
|
M
|
→ T (слив)
|
Закрыт
|
Закрыт
|
Да
|
Да
|
|
E
|
→ T (слив)
|
→ T (слив)
|
→ T (слив)
|
Да
|
Нет
|
|
C
|
Закрыт
|
Закрыт
|
Закрыт
|
Нет
|
Да
|
|
D
|
Закрыт
|
→ T (слив)
|
→ T (слив)
|
Нет
|
Нет
|
|
H
|
Все соединены
|
Все соединены
|
Все соединены
|
Да
|
Нет
|
Схема M — единственная в этом ряду, которая одновременно разгружает насос и удерживает нагрузку. Именно это делает её наиболее востребованной для прессового оборудования, зажимных механизмов и любых применений, где критична фиксация исполнительного органа в паузе цикла.
Рабочие позиции распределителя
При подаче напряжения 24 В DC на один из соленоидов толкатель смещает золотник из нейтральной позиции в рабочую:
- Соленоид a активен: P → A, B → T — давление подаётся в канал A, слив из канала B (например, шток цилиндра выдвигается)
- Оба соленоида обесточены: нейтраль схема M — P → T, A и B заперты
- Соленоид b активен: P → B, A → T — давление подаётся в канал B, слив из канала A (шток убирается)
После снятия напряжения с любого из соленоидов возвратные пружины автоматически возвращают золотник в нейтральную позицию M.
Технические характеристики
Гидравлические параметры
|
Параметр
|
Значение
|
|
Типоразмер
|
ДУ6 / NG6 / CETOP 3
|
|
Схема распределения
|
4/3, трёхпозиционный, четырёхлинейный
|
|
Макс. давление P, A, B
|
350 бар (35 МПа)
|
|
Макс. давление T (слив)
|
210 бар
|
|
Макс. расход
|
80 л/мин
|
|
Типовой перепад давления при 40 л/мин
|
≈ 3,5–5 бар
|
|
Внутренние утечки
|
≤ 3 см³/мин при 100 бар, 46 мм²/с
|
|
Рабочая жидкость
|
Минеральное масло HL/HLP (ISO VG 22–68)
|
|
Класс чистоты масла
|
ISO 4406: 20/18/15 (рекомендуется 18/16/13)
|
|
Вязкость рабочая / допустимая
|
30–46 мм²/с / 15–380 мм²/с
|
|
Диапазон температур масла
|
−20°C … +70°C
|
Электрические параметры
|
Параметр
|
Значение
|
|
Тип тока
|
Постоянный ток (DC)
|
|
Номинальное напряжение
|
24 В DC
|
|
Допустимый диапазон
|
21,6–26,4 В DC (±10%)
|
|
Потребляемая мощность
|
≈ 30 Вт на катушку
|
|
Ток срабатывания
|
≈ 1,25 А при 24 В
|
|
Время срабатывания (вкл./откл.)
|
≈ 25–40 мс / 15–30 мс
|
|
Тип разъёма
|
DIN EN 175301-803, форма A («квадрат»)
|
|
Класс защиты
|
IP 65 (со смонтированным штекером)
|
|
Индикация
|
Встроенный светодиод LED на каждой катушке
|
Конструктивные параметры
|
Параметр
|
Значение
|
|
Монтажная поверхность
|
CETOP 3 / ISO 4401-03 / DIN 24 340-A6
|
|
Крепёжные отверстия
|
4 × M5 по ISO 4401-03
|
|
Момент затяжки болтов M5
|
6 Н·м (класс 8.8)
|
|
Шероховатость плиты (Ra)
|
≤ 0,8 мкм
|
|
Допуск плоскостности плиты
|
≤ 0,01 мм
|
|
Уплотнения
|
NBR (нитрильная резина), исполнение N9
|
|
Масса
|
≈ 1,9 кг
|
Расшифровка артикула 4WE6M-6XJ/CG24N9Z5L
|
Позиция
|
Значение
|
|
4WE
|
Тип: 4-линейный электромагнитный золотниковый распределитель
|
|
6
|
Типоразмер: ДУ6 / NG6 / CETOP 3
|
|
M
|
Схема золотника: нейтраль P→T, A и B заперты
|
|
6X
|
Поколение конструкции (серия 6X)
|
|
J
|
Исполнение корпуса: стандартный, квадратные разъёмы
|
|
C
|
Тип тока катушки: постоянный ток (DC)
|
|
G24
|
Напряжение: 24 В DC
|
|
N9
|
Уплотнения: NBR, нитрильная резина
|
|
Z5L
|
Разъём DIN EN 175301-803 форма A, светодиодный индикатор
|
Области применения
Сочетание разгрузки насоса и фиксации нагрузки в нейтрали делает схему M оптимальной для следующих задач:
- Гидравлические прессы и зажимные устройства — цилиндр удерживает заготовку в паузе цикла без подачи давления
- Подъёмные и наклонные механизмы — фиксация положения штока под нагрузкой без механических стопоров
- Металлорежущие станки — точная остановка рабочего органа в промежуточном положении
- Испытательные стенды — воспроизводимое начальное положение, отсутствие дрейфа между циклами
- Гидростанции с несколькими потребителями — разгрузка насоса при неактивном контуре снижает нагрев системы
- Пилотный каскад — применяется как управляющий клапан в схемах с электрогидравлическими распределителями WEH/WH
Аналоги и кросс-референс
|
Производитель
|
Артикул аналога
|
|
Bosch Rexroth (оригинал)
|
4WE6M6X/EG24N9K4, R900561284
|
|
Российский аналог
|
ВЕ6.M.Г24, 1РЕ6.M.Г24
|
|
Eaton Vickers
|
DG4V-3S-6CM-U-H5-60
|
|
Parker (Denison)
|
DS3-SM, D1VW20MVYC2
|
|
Atos (Италия)
|
DHI-0713-X/24DC
|
|
Yuken (Япония)
|
DSG-03-3C2-D24-N1-50
|
|
Duplomatic
|
DS3-S3/21N-D24K1
|
Монтажные размеры и расположение портов полностью совпадают — замена производится без доработки гидроблока.
Монтаж и первый запуск
- Поверхность монтажной плиты должна соответствовать ISO 4401-03: шероховатость Ra ≤ 0,8 мкм, плоскостность ≤ 0,01 мм
- Установить уплотнительные кольца NBR между распределителем и плитой перед монтажом
- Момент затяжки болтов M5: строго 6 Н·м — перетяжка деформирует корпус
- Перед первым пуском заполнить полость магнитов маслом через канал T; запуск «всухую» вызывает задиры толкателя
- Проверить напряжение питания непосредственно на клеммах штекера под нагрузкой: 21,6–26,4 В DC
- Контролировать переключение по светодиодному индикатору штекера: горит — соленоид запитан
- При первом включении допускается замедленная реакция — воздух из полости магнита выходит за 2–5 циклов
