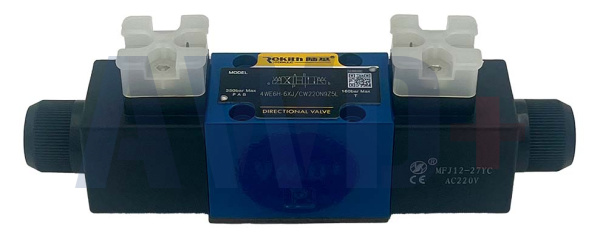

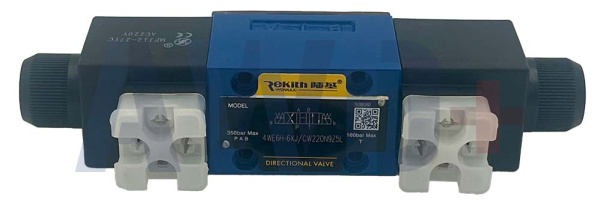

4WE6H-6XJ/CW220N9Z5L Золотниковый гидрораспределитель 4/3 | Символ H | NG6 | 350 бар | 80 л/мин | 220 В AC | Пружинный центр
Назначение и область применения
Золотниковый гидрораспределитель с прямым электромагнитным управлением, 4/2-ходовой (4 порта, 2 положения), символ золотника C, типоразмер NG6. Клапан управляется соленоидом переменного тока 220 В AC — это основное отличие от версий с питанием 24 В DC. Клапан предназначен для подключения непосредственно к промышленной сети 220 В без дополнительных блоков питания.
Символ H: 4/3-ходовой распределитель с пружинным центром. Нейтральное положение (оба соленоида обесточены): P соединён с A и B одновременно, а A и B также соединены с T — нормально открытый тандем с разгрузкой. При включении любого соленоида: все четыре порта P, A, B, T закрываются.
Типичные области применения:
• Стационарные промышленные станки, где в нейтрали нужна разгрузка насоса
• Системы с плавающим центром нейтрали — разгрузка насоса и свободное перемещение нагрузки в нейтрали
• Металлообрабатывающие станки, прессы, литьевые машины
• Гидравлические подъёмники и зажимные устройства на 220 В
• Промышленное оборудование с сетью 220 В AC и требованием разгрузки насоса
• Гидравлические прессы и подъёмники с требованием «плавающей» нейтрали
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
4
|
4-port / 4-way
|
4 рабочих порта: P (давление), A, B (рабочие линии), T (слив)
|
|
WE
|
Solenoid directional spool valve
|
Золотниковый распределитель с электромагнитным управлением, прямое действие
|
|
6
|
Size 6 / NG6
|
Типоразмер 6; монтажный стандарт ISO 4401-03-02-0-05 / CETOP 3 / NFPA D03
|
|
C
|
Spool symbol C
|
Символ золотника C: 4/2-ходовой; исходное — P→B, A→T; включённое — P→A, B→T; один соленоид, пружинный возврат
|
|
-6XJ
|
Series 6X (Rekith)
|
Серия 6X; дефис + J — маркировка Rekith (у Rexroth — без дефиса: 6X)
|
|
/C
|
Wet-pin AC solenoid
|
Мокрый соленоид с воздушным зазором (wet-pin / air-gap) для питания переменным током
|
|
W220
|
220 V AC (50/60 Hz)
|
Напряжение питания: 220 В переменного тока, 50/60 Гц
|
|
N9
|
Concealed manual override
|
Утопленный ручной дублёр — переключение без электропитания
|
|
Z5L
|
K4 connector + LED + varistor
|
Разъём DIN EN 175301-803 (K4) + светодиодный индикатор + варистор (защита от перенапряжения)
|
Принцип работы — символ H, 4/2-ходовой
Золотник клапана имеет три положения: нейтраль (пружинный центр) и два рабочих (по одному от каждого соленоида).
Нейтральное положение (оба соленоида обесточены, пружинный центр):
Пружины с обеих сторон удерживают золотник в центральном положении. Порты P, A и B соединены между собой и с T — нормально открытый тандем с разгрузкой. Насос разгружен, нагрузка на цилиндр не удерживается (исполнительный механизм «плавает»).
Включённое положение (соленоид a или b под напряжением 220 В AC):
Переменный ток смещает золотник в одну из сторон от нейтрали. При включении: все порты P, A, B, T закрываются — нагрузка фиксируется, насос нагружается до давления предохранительного клапана.
Возврат в нейтраль:
При отключении питания пружины возвращают золотник в нейтральное центральное положение — все порты снова соединяются (тандем с разгрузкой). Нагрузка «плавает», насос разгружается.
|
⚠ Особенности соленоида переменного тока (AC 220 В)
1. При механическом залипании золотника ток в AC-соленоиде многократно возрастает — выгорание катушки за несколько секунд. 2. Никогда не включать оба соленоида одновременно — золотник не может занять два положения сразу. 3. Возможен незначительный гул на 50 Гц — нормально. 4. Нейтраль H — «плавающая»: исполнительный механизм при обесточивании не удерживает нагрузку. Для удержания нагрузки используйте символы с закрытым центром.
|
AC 220 В vs DC 24 В — когда выбирать данный клапан
|
Параметр
|
DC 24 В (G24)
|
AC 220 В (W220) — данная модель
|
|
Источник питания
|
Аккумуляторы, блоки питания DC
|
Промышленная сеть 220 В AC — данная модель
|
|
Отклик (включение)
|
Быстрый (20–70 мс)
|
Медленнее (50–150 мс)
|
|
Отклик (выключение)
|
Быстрый (10–60 мс)
|
Медленнее (50–200 мс)
|
|
Перегрев при удерж.
|
Нет (постоянный ток)
|
Риск при залипании золотника — ток возрастает
|
|
Вибрация/шум
|
Нет
|
Возможен гул на 50 Гц
|
|
Применение
|
Мобильная техника, серво-системы
|
Стационарные промышленные станки от сети
|
Клапан 4WE6H-6XJ/CW220N9Z5L выбирается когда оборудование питается напрямую от промышленной сети 220 В и установка дополнительного блока питания 24 В DC нецелесообразна.
Символы золотника серии 4WE6
Данная модель — символ H (выделена синим).
|
Символ
|
Исходное (обесточен)
|
Включённое
|
Применение
|
|
A
|
P, A, B, T — закрыты
|
P, A, B, T — закрыты
|
4/2; нейтраль — все закрыты; 1 соленоид, пружина
|
|
B
|
P→A, B→T
|
P→B, A→T
|
4/2; нормально открытый P→A; реверс при включении
|
|
C
|
P→B, A→T
|
P→A, B→T
|
Данная модель; 4/2; нормально P→B; реверс при включении
|
|
D
|
P→A, B→T
|
P→A→B→T (тандем)
|
Тандемный центр
|
|
E
|
P→A, B→T
|
P→B, A→T
|
4/2; нормально P→A; при включении — реверс
|
|
G
|
P→A и P→B, T закрыт
|
P, A, B, T — закрыты
|
Нормально открытый тандем P→A+B
|
|
H
|
P→A, P→B, A→T, B→T
|
P, A, B, T — закрыты
|
Нормально открытый с разгрузкой
|
|
J
|
A→T, B→T, P закрыт
|
P→A, B→T
|
Плавающий центр нейтрали
|
|
Y
|
P, A, B — к T
|
P→A, B→T
|
Разгрузочный центр нейтрали
|
Варианты напряжения питания серии 4WE6
|
Код
|
Напряжение
|
Применение
|
|
G24
|
24 В DC
|
Наиболее распространённый для мобильной и промышленной техники
|
|
W110
|
110 В AC
|
Промышленные сети 110 В (США, Япония)
|
|
W220
|
220 В AC
|
Данная модель; промышленные сети 220 В (Россия, Европа, Азия)
|
|
W230
|
230 В AC
|
Европейский стандарт 230 В AC
|
|
W110D
|
110 В DC
|
Специальные применения
|
Данная модель — W220 (220 В AC, 50/60 Гц). Замена на другое напряжение требует только смены катушки соленоида — корпус клапана и золотник остаются теми же.
Соленоид и разъём Z5L
Мокрый AC-соленоид с воздушным зазором (wet-pin / air-gap): якорь погружён в рабочую жидкость. Катушка соленоида съёмная, поворачивается на 90° для удобной ориентации разъёма. Замена катушки без вскрытия гидравлической полости и без слива масла.
Разъём Z5L включает:
• DIN EN 175301-803 форма A (K4), 2 + PE — промышленный стандарт
• Встроенный LED-индикатор — визуальная сигнализация наличия напряжения на катушке
• Варистор — защита электроники и контроллеров от перенапряжений при коммутации AC-нагрузки
Утопленный ручной дублёр (N9): переключение клапана без подачи напряжения — для наладки, диагностики и аварийного управления.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
4WE6H-6XJ/CW220N9Z5L
|
|
Аналог (Rexroth)
|
4WE6H6X/CW220N9K4
|
|
Тип клапана
|
Золотниковый распределитель (directional spool valve), прямое управление
|
|
Схема
|
4/3 (4 порта, 3 положения), символ H
|
|
Число соленоидов
|
2 (двойной) или 1 с пружинным центром
|
|
Нейтральное положение (центр)
|
P→A, P→B, A→T, B→T — нормально открытый тандем
|
|
Включённое положение (соленоид a)
|
Все порты P, A, B, T — закрыты
|
|
Возврат в нейтраль
|
Пружинный центр (spring-centered)
|
|
Типоразмер
|
NG6
|
|
Монтажный стандарт
|
ISO 4401-03-02-0-05 / CETOP 3 / NFPA D03
|
|
Тип монтажа
|
Плитный (subplate mounting)
|
|
Макс. рабочее давление
|
350 бар (5076 psi)
|
|
Макс. расход
|
80 л/мин (21,1 US gpm)
|
|
Напряжение питания
|
220 В AC, 50/60 Гц
|
|
Тип соленоида
|
Мокрый переменного тока (wet-pin / air-gap AC)
|
|
Потребляемая мощность (AC)
|
~30 ВА (пусковой ток выше рабочего ~3-5×)
|
|
Разъём
|
DIN EN 175301-803 (K4)
|
|
Разъём Z5L
|
LED-индикатор + варистор (защита от выбросов напряжения)
|
|
Ручное управление
|
Утопленный дублёр N9
|
|
Уплотнения
|
NBR (стандарт)
|
|
Совместимые жидкости
|
HL, HLP, HLPD, HVLP, HVLPD
|
|
Диапазон температур жидкости
|
−20…+80 °C
|
|
Вязкость
|
2,8…500 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~1,74 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные минеральные масла
|
NBR ✓
|
|
HETG
|
Растительные масла
|
FKM ✓ (версия /V)
|
|
HEES
|
Синтетические эфиры
|
FKM ✓ (версия /V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (версия /V)
|
Для HETG, HEES, HEPG — версия /V (FKM уплотнения).
Монтаж
Плитный монтаж по стандарту ISO 4401-03 (NG6/CETOP 3). Взаимозаменяемость по монтажному интерфейсу с 3WE6, 5WE6 и другими клапанами NG6.
Важные замечания:
• Порты P, A, B, T строго определены — перестановка недопустима
• Подключение 220 В AC: обязательно заземление (PE) через разъём K4
• Не удерживать клапан в включённом положении при механически заблокированном золотнике — AC-соленоид перегреется
• Катушка поворачивается на 90° для удобной ориентации разъёма
• Крепёжные болты: 4× M5-10.9, момент затяжки 7,4 Нм ± 10%
Ключевые преимущества
• Прямое подключение к сети 220 В AC — без дополнительного блока питания DC
• 4/2-ходовая схема, символ H — управление двусторонним цилиндром одним соленоидом
• Пружинный возврат — безопасное исходное положение при потере питания
• Мокрый AC-соленоид — долговечность, минимальное обслуживание
• Съёмная поворотная катушка — замена без слива масла
• Разъём Z5L: LED + варистор — диагностика и защита от перенапряжений при коммутации
• Утопленный ручной дублёр N9 — наладка и аварийное управление
• Давление 350 бар при NG6 — высокая нагрузочная способность
• Стандарт ISO 4401-03 (NG6/CETOP 3) — полная взаимозаменяемость
• Замена напряжения — только смена катушки, корпус клапана остаётся
• Полная размерная совместимость с Rexroth 4WE6H6X/CW220N9K4
