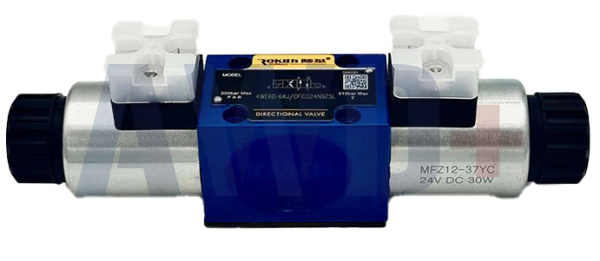

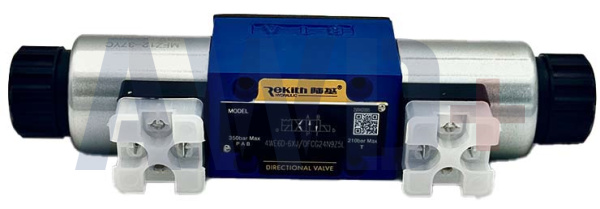

Гидрораспределитель 4WE6D-6XJ/OFCG24N9Z5L — четырёхходовой двухпозиционный (4/2) электромагнитный золотниковый клапан прямого действия типоразмера NG6 с импульсным (детентным) управлением. Это принципиально иной режим работы по сравнению со стандартными клапанами с пружинным возвратом.
Расшифровка: 4WE — четырёхходовой соленоидный распределитель; 6 — NG6 (CETOP 03); D — схема золотника; 6X — серия конструктива; J — разъём DIN с LED; OF — детентный (импульсный) механизм без пружинного возврата; CG24 — DC 24 В; N9Z5L — NBR, DIN 43650.
Ключевая особенность — суффикс OF (от нем. Ohne Feder — «без пружины», с детентом). В отличие от стандартного клапана, золотник фиксируется в переключённом положении механическим детентом после кратковременного импульса (≈100 мс) на соленоид. Для возврата подаётся импульс на второй соленоид. Постоянного тока питания в рабочем положении не требуется — соленоиды обесточены до следующей команды.
Это даёт критическое преимущество: экономия электроэнергии, снижение нагрева катушек, возможность работы при нестабильном питании. Схема D: в нейтральном (детентном) положении P→T, A и B заперты. Применяется только со схемами A, C и D согласно документации Rexroth. При отключении питания золотник остаётся в последнем зафиксированном положении — это необходимо учитывать при проектировании систем безопасности.
Технические характеристики
Основные гидравлические параметры
|
Параметр
|
Значение
|
|
Тип клапана
|
Гидрораспределитель 4/2, прямого действия, с детентом
|
|
Типоразмер
|
NG6 (CETOP 03)
|
|
Схема золотника
|
D + OF — нейтраль детентная: P→T, A и B заперты
|
|
Макс. давление (P, A, B)
|
до 350 бар
|
|
Макс. давление (T)
|
до 250 бар
|
|
Макс. расход (DC)
|
до 80 л/мин
|
|
Монтаж
|
Плитовой, CETOP D03 / ISO 4401-03-02-0-94
|
|
Серия конструктива
|
6X
|
Соленоид, электрика и детент
|
Параметр
|
Значение
|
|
Тип соленоида
|
Мокрый якорь (wet-pin), два соленоида, отделяемая катушка
|
|
Напряжение питания
|
DC 24 В (CG24)
|
|
Допуск по напряжению
|
±10%
|
|
Разъём
|
DIN 43650 с LED-индикатором (J)
|
|
Класс защиты
|
IP65
|
|
Длительность импульса
|
≈100 мс для переключения и фиксации детентом
|
|
Ток в рабочем состоянии
|
0 (соленоид обесточен после фиксации)
|
|
Поворот катушки
|
Возможен на 90°
|
|
Совместимые схемы
|
Только A, C, D — согласно документации Rexroth
|
⚠ При потере питания золотник остаётся в последнем зафиксированном положении — нет автоматического возврата в нейтраль. Это необходимо учитывать при проектировании систем безопасности (fail-safe требует дополнительных мер).
⚠ Не допускается одновременное включение обоих соленоидов — это может привести к повреждению механизма детента.
Материалы и совместимость
|
Параметр
|
Значение
|
|
Уплотнения
|
NBR (N9)
|
|
Корпус
|
Чугун
|
|
Совместимые жидкости
|
HL, HLP, HLPD, HVLP, HVLPD
|
|
Рабочая температура
|
−20°C … +70°C
|
|
Взаимозаменяемость
|
Rexroth 4WE6D/OF, Huade 4WE6D/OF (CETOP D03)
|
Преимущества
• Импульсное управление (OF): соленоид не держится под током — катушки не нагреваются, срок службы в разы выше
• Экономия электроэнергии: ток потребляется только в момент переключения (~100 мс)
• Устойчивость к сбоям питания: детент удерживает положение без тока
• Идеально для редких переключений с длительным удержанием (гидрозамки, блокировки)
• DC 24 В + LED разъём J — стандарт промышленной автоматики
Применение
|
Оборудование / отрасль
|
Функция клапана
|
|
Системы с редкими переключениями
|
Экономия энергии при длительном удержании позиции
|
|
Аккумуляторные гидросистемы
|
Управление при прерывистом питании
|
|
Промышленные ворота и шлюзы
|
Фиксация положения без постоянного тока
|
|
Мобильные установки
|
Снижение нагрузки на бортовую сеть
|
