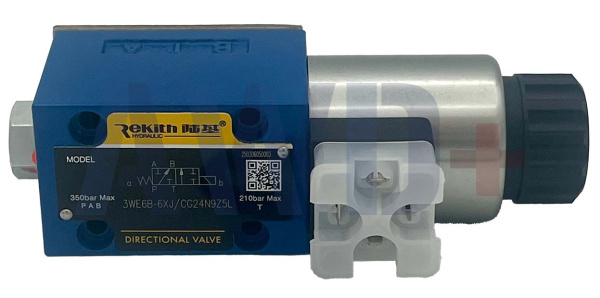

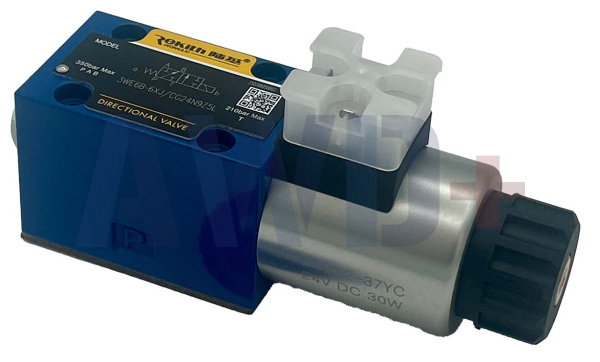

3WE6B-6XJ/CG24N9Z5L Золотниковый гидрораспределитель 3/2 | Символ B | NG6 | 350 бар | 80 л/мин | 24 В DC | Нормально открытый P→A
Назначение и область применения
Золотниковый гидрораспределитель с прямым электромагнитным управлением, 3/2-ходовой (3 порта, 2 положения), символ золотника B, типоразмер NG6. Ключевая особенность символа B — нормально ОТКРЫТЫЙ клапан: в исходном положении (соленоид обесточен) P соединён с A, B с T. При включении соленоида все порты P, A, T закрываются. Пружина возвращает золотник в исходное (открытое) положение при отключении питания.
Это принципиальное отличие от символа A (нормально закрытый): символ B используется там, где при потере питания необходимо активировать рабочую функцию (подача давления к механизму), а не удерживать нагрузку. Типичный пример — пилотные клапаны безопасности, которые должны открыться при обесточивании.
Типичные области применения:
• Пилотные контуры, где при потере питания необходима подача давления
• Системы аварийной разгрузки — при обесточивании P→A активен
• Управление гидравлическими цилиндрами одностороннего действия с пружинным возвратом
• Питание гидравлических аккумуляторных контуров при обесточивании
• Металлообрабатывающие станки, прессы с требованием нормально открытого управления
• Вспомогательные контуры систем управления
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
3
|
3-port / 3-way
|
3 рабочих порта: P (давление), A (выход), T (слив)
|
|
WE
|
Solenoid directional spool valve
|
Золотниковый распределитель с электромагнитным управлением, прямое действие
|
|
6
|
Size 6 / NG6
|
Типоразмер 6; монтажный стандарт ISO 4401-03-02-0-05 / CETOP 3 / NFPA D03
|
|
B
|
Spool symbol B
|
Символ золотника B: нормально открытый P→A, B→T; при включении — P, A, T закрыты; один соленоид, пружинный возврат
|
|
-6XJ
|
Series 6X (Rekith)
|
Серия 6X; дефис + J — маркировка Rekith (у Rexroth — без дефиса: 6X)
|
|
/C
|
Wet-pin DC solenoid (air-gap)
|
Мокрый соленоид с воздушным зазором (wet-pin / air-gap DC) — якорь погружён в масло
|
|
G24
|
24 V DC
|
Напряжение питания постоянного тока 24 В
|
|
N9
|
Concealed manual override
|
Утопленный ручной дублёр — переключение без электропитания
|
|
Z5L
|
K4 connector + LED + varistor
|
Разъём DIN EN 175301-803 (K4) + светодиодный индикатор + варистор
|
Принцип работы — символ B (нормально открытый)
Исходное положение (соленоид обесточен, пружина активна):
Пружина удерживает золотник в нормально открытом положении. P соединён с A — давление подаётся к исполнительному механизму. B соединён с T. Это рабочее состояние при отсутствии питания.
Включённое положение (соленоид под напряжением 24 В DC):
Соленоид перемещает золотник против пружины. Все три порта P, A и T запираются — поток останавливается полностью. Исполнительный механизм фиксируется в достигнутом положении.
Возврат (отключение соленоида):
Пружина автоматически возвращает золотник в нормально открытое положение — P→A снова активен.
|
⚠ Символ B vs символ A — выбор нормального состояния
Символ A (нормально ЗАКРЫТЫЙ): в исходном все порты закрыты — безопасное удержание при потере питания. Символ B (нормально ОТКРЫТЫЙ): в исходном P→A активен — при потере питания давление подаётся. Выбор зависит от требований безопасности: если потеря питания должна ОСТАНОВИТЬ механизм — выбирайте A; если должна АКТИВИРОВАТЬ функцию (например, разжать зажим) — выбирайте B.
|
Сравнение символов A и B серии 3WE6
|
Параметр
|
Символ A (нормально закрытый)
|
Символ B (данная модель, нормально открытый)
|
|
Исходное (пружина)
|
P, A, T — все закрыты
|
P→A, B→T — нормально открытый
|
|
Включённое
|
P→A, T закрыт
|
P, A, T — все закрыты
|
|
Тип нормального состояния
|
Нормально закрытый (NC)
|
Данная модель — нормально открытый (NO)
|
|
Безопасное состояние
|
При потере питания — порты закрыты
|
При потере питания — P→A активен
|
|
Применение
|
Удержание нагрузки при обесточивании
|
Активация функции при обесточивании
|
Символы золотника серии WE6 (3/2-ходовые)
Данная модель — символ B (выделена синим).
|
Символ
|
Исходное (обесточен)
|
Включённое
|
Применение
|
|
A
|
P, A, T — закрыты
|
P, A, T — закрыты
|
Нормально закрытый; 1 соленоид, пружина
|
|
B
|
P→A, B→T
|
P, A, T — закрыты
|
Данная модель; нормально открытый P→A; при включении — все закрыты
|
|
C
|
P→B, A→T
|
P→A, B→T
|
4/2 нормально P→B; при включении реверс
|
|
D
|
P→A→B→T (тандем)
|
P, A, B, T — закрыты
|
Тандемный центр; разгрузка насоса в нейтрали
|
|
E
|
P→A, B→T
|
P→B, A→T
|
Нормально P→A; при включении реверс
|
|
G
|
P→A и P→B, T закрыт
|
P, A, B, T — закрыты
|
Нормально открытый тандем P→A+B
|
|
H
|
P→A, P→B, A→T, B→T
|
P, A, B, T — закрыты
|
Нормально открытый с разгрузкой (4/3)
|
|
J
|
A→T, B→T, P закрыт
|
P→A, B→T
|
Плавающий центр нейтрали
|
|
Y
|
P, A, B — к T
|
P→A, B→T
|
Разгрузочный центр нейтрали
|
Семейство серии WE6 — 3-, 4- и 5-ходовые
|
Серия
|
Конфигурация портов
|
Примечание
|
|
3WE6
|
3/2 (3 порта, 2 положения)
|
Данная модель; 1 соленоид
|
|
4WE6
|
4/2 или 4/3
|
Стандартный 4-ходовой; 1 или 2 соленоида
|
|
5WE6
|
5/2 или 5/3
|
5-ходовой; для дифференциального подключения
|
Клапаны 3WE6, 4WE6 и 5WE6 имеют одинаковые монтажные размеры (ISO 4401-03, NG6/CETOP 3) и взаимозаменяемы по монтажному интерфейсу.
Соленоид и разъём Z5L
Мокрый соленоид с воздушным зазором (wet-pin / air-gap DC): якорь погружён в масло. Катушка съёмная, поворачивается на 90°. Замена без слива масла из системы.
Разъём Z5L включает:
• DIN EN 175301-803 форма A (K4), 2 + PE — промышленный стандарт
• Встроенный LED-индикатор — визуальная сигнализация наличия напряжения
• Варистор — защита ПЛК от индуктивных выбросов при отключении
Утопленный ручной дублёр (N9): переключение клапана без подачи напряжения.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
3WE6B-6XJ/CG24N9Z5L
|
|
Аналог (Rexroth)
|
3WE6B6X/CG24N9K4 | R900561271
|
|
Тип клапана
|
Золотниковый распределитель (directional spool valve), прямое управление
|
|
Схема
|
3/2 (3 порта, 2 положения), символ B
|
|
Число соленоидов
|
1 (одинарный соленоид, одностороннее управление)
|
|
Исходное положение
|
P→A, B→T (нормально открытый — пружина активна)
|
|
Включённое положение
|
P, A, T — все закрыты
|
|
Возврат в исходное
|
Пружина (spring return)
|
|
Типоразмер
|
NG6
|
|
Монтажный стандарт
|
ISO 4401-03-02-0-05 / CETOP 3 / NFPA D03
|
|
Тип монтажа
|
Плитный (subplate mounting)
|
|
Макс. рабочее давление
|
350 бар (5076 psi)
|
|
Макс. расход
|
80 л/мин (21,1 US gpm)
|
|
Напряжение питания
|
24 В DC
|
|
Тип соленоида
|
Мокрый, с воздушным зазором (wet-pin / air-gap DC)
|
|
Разъём
|
DIN EN 175301-803 (K4)
|
|
Разъём Z5L
|
LED-индикатор + варистор (защита от выбросов напряжения)
|
|
Ручное управление
|
Утопленный дублёр N9
|
|
Уплотнения
|
NBR (стандарт)
|
|
Совместимые жидкости
|
HL, HLP, HLPD, HVLP, HVLPD
|
|
Диапазон температур жидкости
|
-20...+80 °C
|
|
Вязкость
|
2,8...500 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~1,74 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные минеральные масла
|
NBR ✓
|
|
HETG
|
Растительные масла
|
FKM ✓ (версия /V)
|
|
HEES
|
Синтетические эфиры
|
FKM ✓ (версия /V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (версия /V)
|
Для HETG, HEES, HEPG — версия /V (FKM уплотнения).
Монтаж
Плитный монтаж по стандарту ISO 4401-03 (NG6/CETOP 3). Болты: 4× M5-10.9, момент 7,4 Нм ± 10%.
Важные замечания:
• Порты P, A, T строго определены — перестановка недопустима
• Порт T должен быть всегда подключён к сливной линии
• Катушка поворачивается на 90° для удобной ориентации разъёма
• При параллельном включении нескольких клапанов учитывать суммарный расход
Ключевые преимущества
• 3/2-ходовая схема, символ B — нормально открытый P→A: функция активна при обесточивании
• Пружинный возврат в нормально открытое положение — надёжное безопасное состояние
• Мокрый соленоид DC — быстрый отклик (20–70 мс включение, 10–60 мс выключение)
• Съёмная поворотная катушка — замена без слива масла
• Разъём Z5L: LED + варистор — удобная диагностика и защита электроники
• Утопленный ручной дублёр N9 — наладка и аварийное управление
• Стандарт ISO 4401-03 (NG6/CETOP 3) — взаимозаменяемость с 4WE6, 5WE6
• Давление 350 бар — высокая нагрузочная способность для NG6
• Полная размерная совместимость с Rexroth 3WE6B6X/CG24N9K4 (R900561271)
