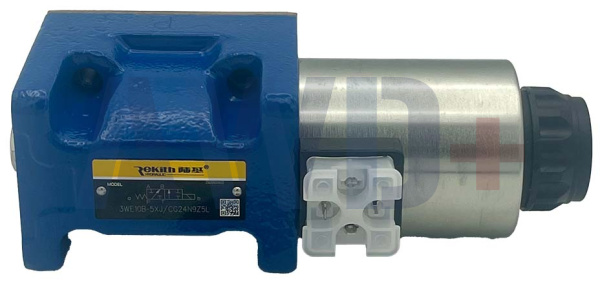

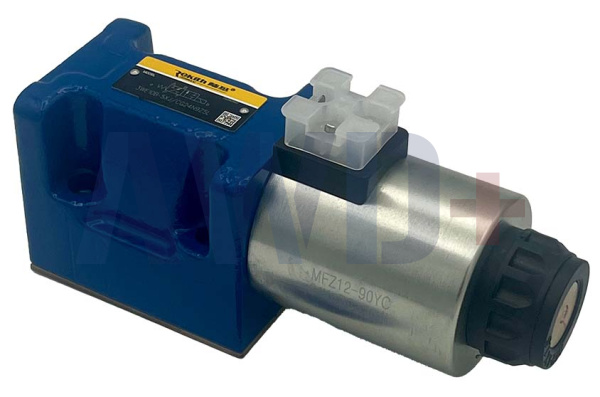

3WE10B-5XJ/CG24N9Z5L Золотниковый гидрораспределитель 3/2 | Символ B | NG10 | 315 бар | 120 л/мин | 24 В DC | Нормально открытый P→A
Назначение и область применения
Золотниковый гидрораспределитель с прямым электромагнитным управлением, 3/2-ходовой, символ B, типоразмер NG10. Клапан управляется AC-соленоидом 220 В — предназначен для прямого подключения к промышленной сети без дополнительных блоков питания. Символ B: нормально закрытый — в исходном положении все порты заперты; при включении P соединяется с A.
Типоразмер NG10 обеспечивает расход до 120 л/мин — вдвое больше, чем NG6 (3WE6B). Управление от 24 В DC обеспечивает быстрый отклик и совместимость с ПЛК.
Типичные области применения:
• Стационарные промышленные станки с питанием 24 В DC и высоким расходом
• Управление крупными цилиндрами, где при обесточивании требуется поток P→A
• Пилотное управление крупными клапанами — при потере питания пилотная линия открыта
• Системы безопасности — при потере питания поток P→A возобновляется (безопасное положение)
• Металлообрабатывающее оборудование с управлением от ПЛК 24 В
• Гидравлические системы с управлением от промышленных реле на 24 В DC
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
3
|
3-port / 3-way
|
3 рабочих порта (P, A, T)
|
|
WE
|
Solenoid directional spool valve
|
Золотниковый распределитель с электромагнитным управлением, прямое действие
|
|
10
|
Size 10 / NG10
|
Типоразмер 10; монтажный стандарт ISO 4401-05-04-0-05 / NFPA D05
|
|
B
|
Spool symbol B
|
Символ B: нормально открытый P→A — исходное P→A, B→T; при включении — P, A, T закрыты; один соленоид, пружинный возврат
|
|
-5XJ
|
Series 5X (Rekith)
|
Серия 5X; дефис + J — маркировка Rekith
|
|
/C
|
Wet-pin AC solenoid
|
Мокрый соленоид переменного тока с воздушным зазором (wet-pin / air-gap AC)
|
|
W220
|
220 V AC, 50/60 Hz
|
Напряжение питания: 24 В постоянного тока
|
|
N9
|
Concealed manual override
|
Утопленный ручной дублёр — переключение без электропитания
|
|
Z5L
|
K4 connector + LED + varistor
|
Разъём DIN EN 175301-803 (K4) + LED-индикатор + варистор
|
Принцип работы — символ B, AC 220 В
Золотник находится в двух положениях: нормально закрытом (пружина) и открытом (соленоид).
Исходное положение (соленоид обесточен):
Пружина удерживает золотник в нормально открытом положении. Порт P соединён с A — рабочий поток к исполнительному механизму. Порт B соединён с T.
Включённое положение (соленоид под 24 В DC):
Переменный ток намагничивает якорь соленоида, перемещая золотник. Все три порта P, A, T закрываются — поток прекращается, нагрузка фиксируется.
Возврат:
При отключении питания пружина возвращает золотник — P→A, B→T. Поток возобновляется.
|
⚠ Символ B vs Символ A — принципиальное отличие
Символ A (3WE10A): нормально ЗАКРЫТЫЙ — при обесточивании поток P→A прекращается (безопасное стопорение). Символ B (данная модель): нормально ОТКРЫТЫЙ — при обесточивании поток P→A возобновляется (безопасное движение/разблокирование). Выбор определяется тем, какое состояние является 'безопасным' при потере питания.
|
DC 24 В vs AC 220 В — преимущества данного клапана
|
Параметр
|
AC 220 В (W220)
|
DC 24 В (G24) — данная модель
|
|
Питание
|
Блок питания 24 В DC
|
Промышленная сеть 24 В DC — данная модель
|
|
Отклик вкл.
|
Быстрый (20–70 мс)
|
Медленнее (50–150 мс)
|
|
Пусковой ток
|
Постоянный
|
В 3–5× выше рабочего
|
|
Перегрев
|
Нет при залипании
|
Выгорание катушки при залипании золотника
|
|
Шум/вибрация
|
Нет
|
Возможен гул на 50 Гц
|
|
Применение
|
ПЛК, мобильная техника
|
Стационарные станки от сети 220 В
|
Символы золотника серии 3WE10
Данная модель — символ B (выделена синим).
|
Символ
|
Исходное (обесточен)
|
Включённое
|
Применение
|
|
A
|
P, A, T — закрыты
|
P→A, T закрыт
|
Данная модель; нормально закрытый; 1 соленоид
|
|
B
|
P→A, B→T
|
P, A, T — закрыты
|
Нормально открытый P→A; при включении — все закрыты
|
|
C
|
P→A, B→T
|
P,A,B,T — закрыты
|
Нормально открытый; при включении — все закрыты
|
|
E
|
P→A, B→T
|
P→B, A→T
|
Нормально открытый P→A; при включении — реверс
|
|
G
|
P→A и P→B, T закр.
|
P,A,B,T — закрыты
|
Тандемный нормально открытый
|
|
H
|
P→A, P→B, A→T, B→T
|
P,A,B,T — закрыты
|
Нормально открытый с разгрузкой
|
|
Y
|
P,A,B — к T
|
P→A, B→T
|
Разгрузочный центр
|
Семейство серии WE10 — 3-, 4- и 5-ходовые
|
Серия
|
Конфигурация портов
|
Соленоидов
|
|
3WE10
|
3/2
|
1
|
|
4WE10
|
4/2 или 4/3
|
1 или 2
|
|
5WE10
|
5/2 или 5/3
|
1 или 2
|
Клапаны 3WE10, 4WE10, 5WE10 имеют одинаковые монтажные размеры ISO 4401-05 (NG10) и взаимозаменяемы по монтажному интерфейсу.
Соленоид и разъём Z5L
Мокрый DC-соленоид с воздушным зазором: якорь погружён в масло, трение скольжения исключено. Постоянный ток — нет пускового броска, нет гула. Катушка съёмная, поворачивается на 90°. Замена без вскрытия гидравлической полости.
Разъём Z5L:
• DIN EN 175301-803 форма A (K4) — промышленный стандарт
• LED-индикатор — визуальная сигнализация наличия 220 В на катушке
• Варистор — защита от перенапряжений при коммутации AC-нагрузки
Утопленный ручной дублёр (N9): переключение без напряжения — наладка и аварийное управление.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
3WE10B-5XJ/CG24N9Z5L
|
|
Аналог (Rexroth)
|
3WE10B5X/CG24N9K4
|
|
Тип клапана
|
Золотниковый распределитель, прямое управление
|
|
Схема
|
3/2 (3 порта, 2 положения), символ B
|
|
Число соленоидов
|
1 (одинарный)
|
|
Исходное положение
|
P→A, B→T (нормально открытый)
|
|
Включённое положение
|
P, A, T — закрыты
|
|
Возврат в исходное
|
Пружина (spring return)
|
|
Типоразмер
|
NG10
|
|
Монтажный стандарт
|
ISO 4401-05-04-0-05 / NFPA D05
|
|
Тип монтажа
|
Плитный (subplate mounting)
|
|
Макс. рабочее давление
|
315 бар (4568 psi)
|
|
Макс. расход
|
120 л/мин (31,7 US gpm)
|
|
Напряжение питания
|
24 В DC
|
|
Тип соленоида
|
Мокрый постоянного тока (wet-pin / air-gap DC)
|
|
Потребляемая мощность
|
~26 Вт (DC, постоянная)
|
|
Разъём
|
DIN EN 175301-803 (K4)
|
|
Разъём Z5L
|
LED-индикатор + варистор
|
|
Ручное управление
|
Утопленный дублёр N9
|
|
Уплотнения
|
NBR (стандарт)
|
|
Диапазон температур жидкости
|
−20…+80 °C
|
|
Вязкость
|
2,8…500 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~4,84 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные
|
NBR ✓
|
|
HETG
|
Растительные масла
|
FKM ✓ (/V)
|
|
HEES
|
Синтетические эфиры
|
FKM ✓ (/V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (/V)
|
Для HETG, HEES, HEPG — версия /V (FKM уплотнения).
Монтаж
Плитный монтаж ISO 4401-05 (NG10/D05). Крепёжные болты: 4× M6-10.9.
Важные замечания:
• Обязательно заземление (PE) через разъём K4 при подключении 24 В DC
• При блокировке золотника — DC-соленоид менее подвержен перегреву, чем AC, но длительная работа нежелательна
• Порты P, A, T строго определены — перестановка недопустима
• Катушка поворачивается на 90° для удобной ориентации разъёма
Ключевые преимущества
• 3/2-ходовая схема NG10 — компактное управление одной рабочей линией при высоком расходе
• Прямое подключение к сети 24 В DC — без дополнительного блока питания DC
• Символ B: нормально закрытый — безопасное удержание нагрузки при потере питания
• Расход 120 л/мин при NG10 — для крупных исполнительных механизмов
• Мокрый AC-соленоид — долговечность, минимальное обслуживание
• Съёмная поворотная катушка — замена без слива масла
• Разъём Z5L: LED + варистор — диагностика и защита при коммутации AC
• Утопленный ручной дублёр N9 — наладка и аварийное управление
• Стандарт ISO 4401-05 (NG10) — взаимозаменяемость с 4WE10, 5WE10
• Полная размерная совместимость с Rexroth 3WE10B5X/CG24N9K4
